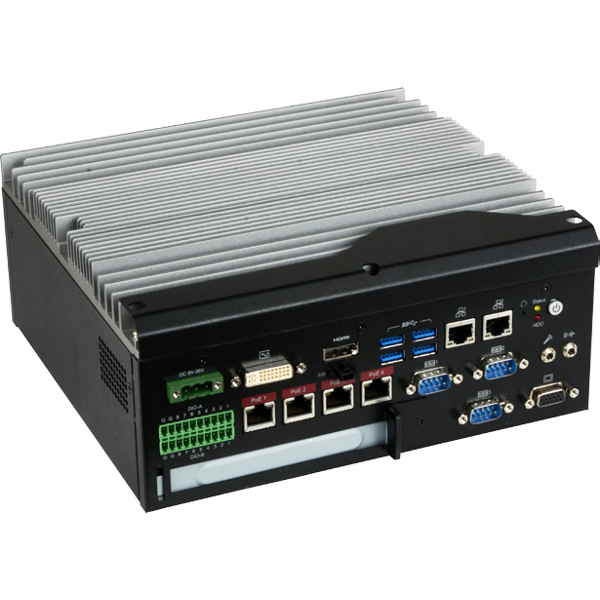

EC510-SD3G46
Modular-Designed Embedded System, 6th Generation Intel Core Processors, Intel Q170 Socket, up to 32GB 1866/2133MHz SODIMM DDR4, VGA, DVI, HDMI,1xPCI, 6xLAN, 3xCOM, 4xUSB,16-bit DIO, 9-36V DC-In
- Hersteller:
- DFI
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Desktop, Wall
- Unterstützte Prozessoren:
- Intel Core i7-6700TE, Intel Core i5-6500TE, Intel Core i3-6100TE
- Installierter Prozessor:
- Intel Core i5-6500TE, Intel Core i3-6100TE, Intel Core i7-6700TE
- Betriebssystemkompatibilität:
- Windows 7, Windows 8.1, Windows 10
- Temperatur:
- 0 ... 45 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Desktop, Wall
CPU
- Unterstützte Prozessoren:
- Intel Core i7-6700TE, Intel Core i5-6500TE, Intel Core i3-6100TE
- Installierter Prozessor:
- Intel Core i5-6500TE, Intel Core i3-6100TE, Intel Core i7-6700TE
- Socket:
- LGA1151
Chipsatz
- Chipsatz:
- Intel Q170
Speicher
- Speichertyp:
- DDR4 1866, DDR4 2133
- Socket Typ:
- 2xSODIMM 260-pin
- Maximum Speicher:
- 32 GB
Netzwerk Adapter
- Controller Typ:
- Intel i211-AT 10/100/1000 Mbps, Intel i219-V 10/100/1000 Mbps
- Ethernet gesamt:
- 6
- 10/100/1000 Mbit/s:
- 6
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3
- RS-232/422/485:
- 3
- USB gesamt:
- 4
Digital Eingang / Ausgang
- Gesamtanzahl:
- 16
Speichermedium
- 2.5'' Einbauschacht:
- SATA 3
- Anzahl HDD:
- 2
- CFast Socket:
- Yes
Steckplätze
- PCI Express x16:
- 1
Schnittstellen
- Schnittstellen:
- DVI, DB15 VGA, 2xRJ45 Ethernet, 4xUSB, Mic In, Line Out, HDMI/DP
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
Software
- Betriebssystemkompatibilität:
- Windows 7, Windows 8.1, Windows 10
Maße und Gewicht
- Breite:
- 235 mm
- Höhe:
- 100.2 mm
- Tiefe:
- 222 mm
Betriebsbedingungen
- Temperatur:
- 0 ... 45 °C
- Feuchtigkeit:
- 5 ... 95 %
Normen und Zertifikate
- Vibration und Schock:
- IEC 60068-2-64
Hersteller
- Name:
- DFI
Produktbeschreibung
EC-510 flexibles Embedded System besitzt Intel Core i3/i5/i7, bis 16 GB DDR3 RAM, Front Access Design, 2xSSD/HDD, PCI Extension, 6xLAN
Als modulares Embedded System unterstützt der EC-510 die Skalierung der Performance durch unterschiedliche Prozessoren aus den Serien Intel Core i3/i5/i7, der Pentium und der Celeron und einen variablen DDR3 RAM Speicher bis maximal 16 GB. Durch eine umfassende Vernetzung über insgesamt fünf Ethernet Ports und weitere Schnittstellen erlaubt der EC-510 die Integration von unterschiedlicher Peripherie wie IP Devices und serielle und digitale Kommunikation.
Zu der Auswahl der für den EC-510 zur Verfügung stehenden Prozessoren gehören leistungsstarke Dual Core bis Quad Core CPU wie der auf einer 22nm Lithografie basierende Intel Core i7-4770TE mit vier Kernen und einer Taktfrequenz bis 3.30 GHz. Der RAM Speicher sitzt auf zwei Bänken für DDR3 Module, über die der EC-510 eine Speicherkapazität von maximal 16 GB unterstützt. Für die Speicherung von Nutzerdaten und dem Betriebssystem greift der EC-510 auf zwei internal Drive Bays zu 2.5'' zurück, die ein optionales mSATA Speichermodul mit bis zu 128 GB ergänzt oder vollständig ersetzt. Als Extension Slots dienen dem Industrial Embedded PC EC-510 ein Steckplatz für PCI 32 Bit mit externen Zugriff über eine Blende sowie Mini PCI Express in Half Size oder Full Size.
Sämtliche Schnittstellen sind bei dem EC-510 über die Frontblende leicht zugänglich, um eine übersichtliche Verkabelung zu gewährleisten und die Montage und Installation zu erleichtern. Zu der nativ angebotenen I/O des EC-510 zählen unter anderem jeweils zweifaches USB 3.0 und 2.0 mit standardisierten Anschlüssen Type A. Der Embedded Industrie Server EC-510 ergänzt diese um vier Serial COM für RS232/422/485 und zwei weiteren Ports RS232. Für die Analyse von Messdaten und die Steuerung von Aktoren über direkte Schaltkreise stellt der EC-510 zudem eine GPIO mit 16 Bit, die in zwei Blöcke zu je acht Kanälen geordnet ist. Insgesamt stellt der EC-510 fünf Ethernet Anschlüsse für die einfache Integration in das Netzwerk und den Betrieb unterschiedlicher IP Devices oder die komplexe Vernetzung mit Redundanz, Ringschaltung oder physischer Trennung unterschiedlicher Subnets.
Der EC-510 bietet sich sowohl für den Betrieb als Headless Embedded System wie als Nutzerinterface mit grafischer Ausgabe über VGA und Bedienung über Touch Screen oder anderen Eingabemedien an. Typische Szenarien für die Verwendung des EC-510 umfassen die Automation beispielsweise in Gebäuden, die industrielle Produktion oder Monitoring technischer Einrichtungen.
Dokumentation
EC510_EC511-SD-DataSheet (PDF)
Größe
Gewicht
Bruttogewicht: 6 kgNettogewicht: 5 kg
