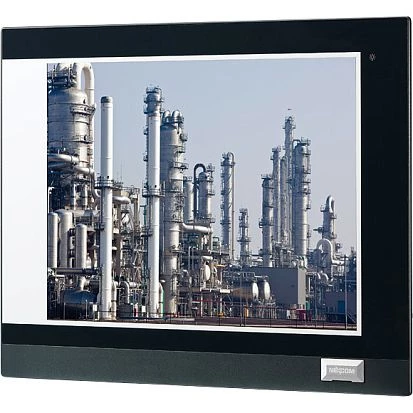

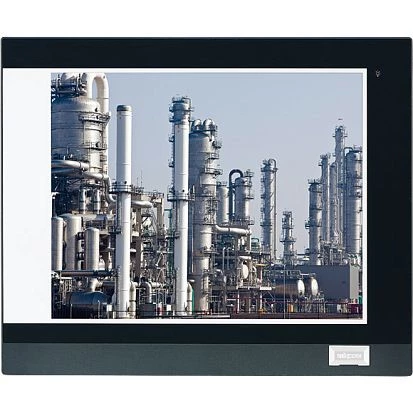

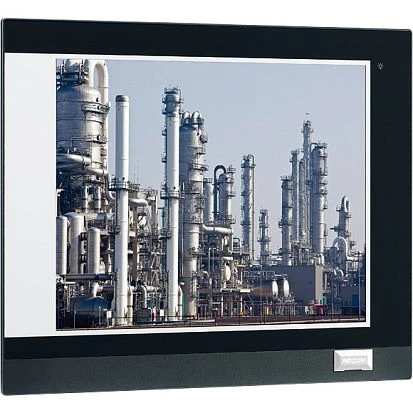

IPPC-A1770TE2-DC
17" Fanless Panel PC, Resistive Touch, SXGA, LED Backlight, LGA1150 for Intel Haswell, 2x204-pin SO-DIMM DDR3L, 1x2.5" HDD/SSD, CFast, DVI-I, Display Port, 2xCOM, 2xGbE LAN, 5xUSB, 2xMini PCIe, 2xPCIe x4, Audio, GPIO, DC input 12-30V
Nicht verfügbar
- Hersteller:
- NEXCOM
- Gehäuse:
- Metallgehäuse
- Schutzlevel Frontseite (Panel):
- IP66
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 17 "
- Maximale Auflösung:
- 1280 x 1024 Dots
- Touch Screen Art:
- resistiv
- Unterstützte Prozessoren:
- Intel Pentium G3320TE, Intel Core i5-4590T, Intel Core i3-4350T, Intel Celeron G1820TE
- Chipsatz:
- Intel Q87
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Panel, Wall, Wall VESA 100
- Material Frontseite (Panel):
- Aluminium
- Schutzlevel Frontseite (Panel):
- IP66
Display
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 17 "
- Maximale Auflösung:
- 1280 x 1024 Dots
- Seitenverhältnis:
- 4:3
- Helligkeit:
- 350 Cd/m2
- Kontrastverhältnis:
- 1000 : 1
- Hintergrundbeleuchtung:
- LED
Touch Screen
- Touch Screen Art:
- resistiv
CPU
- Unterstützte Prozessoren:
- Intel Pentium G3320TE, Intel Core i5-4590T, Intel Core i3-4350T, Intel Celeron G1820TE
- Socket:
- LGA1150
Chipsatz
- Chipsatz:
- Intel Q87
Speicher
- Speichertyp:
- DDR3 1333, DDR3 1600, DDR3L 1333, DDR3L 1600
- Socket Typ:
- 2xSODIMM 204pin
- Maximum Speicher:
- 16 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Speichermedium
- 2.5'' Einbauschacht:
- SSD, HDD
- mSATA Unterstützung:
- Yes
- CFast Socket:
- Yes
Schnittstellen Seriell / Parallel
- COM gesamt:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 5
- USB 2.0:
- 5
Netzwerk Adapter
- Controller Typ:
- Intel i210-IT
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- WLAN IEEE-Norm:
- Yes (Optional)
Zusätzliche Funktionen
- 3G:
- Yes (Optional)
Industrie Protokolle
- EtherCAT:
- Yes (Optional)
- EtherNet/IP:
- Yes (Optional)
- PROFINET I/O:
- Yes (Optional)
- CAN Version:
- DeviceNet (Optional)
- Profibus DP Port:
- Yes (Optional)
Digital Eingang / Ausgang
- GPIO:
- 4xDigital In / 4xDigital Out
Steckplätze
- Gesamtanzahl:
- 4
- PCI Express x4:
- 2
- Mini-PCIe/Mini Card:
- 2
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" intern:
- 1
Audio
- Audio Ausgang:
- Line-Out
- Audio Eingang:
- Line-in, Mikrofoneingang extern
Kühlung
- Typ:
- Lüfterlos
Status LEDs / Schalter
- LED:
- Power LED
- Schalter:
- On/Off
Schnittstellen
- Schnittstellen:
- 2xDB9, DVI-D, 5xUSB, Mic In, Line In, Line Out, Display port, DC input (terminal block)
Watchdog
- Programmierbar:
- Yes (1~255 sec. and 1~255 min.)
Systemleistung
- Eingangsspannung DC:
- 12 ... 30 V
Netzteil
- Unterstützte Stromversorgung:
- External power adapter AC/DC
Software
- Betriebssystemkompatibilität:
- Windows 7, Windows 8.1
Betriebsbedingungen
- Temperatur:
- -20 ... 50 °C
- Feuchtigkeit:
- 10 ... 90 % (Non-condensing)
- Vibration:
- - IEC 68 2-64 (w/ HDD) - 1Grms @ sine, 5~500Hz, 1hr/axis (HDD operating) - 2Grms @ sine, 5~500Hz, 1hr/axis (CFast operating) - 2.2Grms @ random condition, 5~500Hz, 0.5hr/axis (non-operating)
- Schock:
- - IEC 68 2-27 - HDD: 20G @ wall mount, half sine, 11ms
Maße und Gewicht
- Breite:
- 451 mm
- Höhe:
- 375.5 mm
- Tiefe:
- 104.9 mm
Normen und Zertifikate
- Zertifizierungen:
- CE, IEC 61000-6-2, IEC 61000-6-4, FCC Class A
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
IPPC-A1770TE2-DC IP66 Industrie Panel PC benutzt LGA1150 Fanless Socket, DDR3 RAM, 17'' Resistive Touch Screen, 2xCOM, 5xUSB, Dual LAN
Neben einer Abschirmung des Front Panel nach IP66 und einer Betriebsbereitschaft in einem weiten Temperaturbereich bietet der IPPC-A1770TE2-DC ebenfalls eine Unterstützung für zahlreiche Prozessoren aus der Intel Celeron, Pentium und i3/i5 Serie und eine flexible Erweiterung über mehrere innere Steckplätze für Mini PCI Express und PCIe x4.
Folgende Konfigurationen sind außerdem erhältlich:
| Model | Display | Specifications |
| IPPC-1040P | 10,1" TFT LCD, 1280x800, 300 cd/m2, PCAP | Intel Celeron J1900, VGA, 3xUSB, 2xCOM, 2xMini PCIe, 12-30VDC |
| IPPC-A1570PE2-DC | 15" TFT LCD, 1024x768, 450 cd/m2, PCAP | 4th Gen Intel Core i3/i5/i7 LGA1150 Socket, 4xUSB, 2xCOM, 2xMini PCIe, 2x PCI/PCIe |
| IPPC-A1570TE2-DC | 15" TFT LCD, 1024x768, 450 cd/m2, Resistive Touch | 4th Gen Intel Core i3/i5/i7 LGA1150 Socket, 4xUSB, 2xCOM, 2xMini PCIe, 2x PCI/PCIe |
| IPPC-1640P-B | 15.6" TFT LCD, 1366х768, 400 cd/m2, PCAP | Intel Celeron J1900, VGA, 3xUSB, 2xCOM, 2xMini PCIe, 12-30VDC |
| IPPC-A1770PE2-AC | 17" TFT LCD, 1366х768, PCAP | 4th Gen Intel Core i3/i5/i7 LGA1150 DVI-I, Display Port,5xUSB, 2xCOM, 2xMini PCIe, 2xPCIe x4, 100-240VAC |
| IPPC-A1770PE2-DC | 17" TFT LCD, 1366х768, PCAP | 4th Gen Intel Core i3/i5/i7 LGA1150 DVI-I, Display Port,5xUSB, 2xCOM, 2xMini PCIe, 2xPCIe x4, 12-30VDC In |
| IPPC-A1770TE2-AC | 17" TFT LCD, 1366х768, Resistive Touch | 4th Gen Intel Core i3/i5/i7 LGA1150 DVI-I, Display Port,5xUSB, 2xCOM, 2xMini PCIe, 2xPCIe x4, 100-240VAC In |
| IPPC-A1770TE2-DC | 17" TFT LCD, 1366х768, Resistive Touch | 4th Gen Intel Core i3/i5/i7 LGA1150 DVI-I, Display Port,5xUSB, 2xCOM, 2xMini PCIe, 2xPCIe x4, 12-30VDC In |
| IPPC-1840P-B | 18.5" TFT LCD, 1366х768, 300cd/m2, PCAP | Intel Celeron J1900, VGA, 3xUSB, 2xCOM, 2xMini PCIe, 12-30VDC |
| IPPC-A1970PE2-DC | 19" TFT LCD, 1366х768, 350cd/m2, PCAP | 4th Gen Intel Core i3/i5/i7 LGA1150 DVI-I, Display Port,5xUSB, 2xCOM, 2xMini PCIe, 2xPCIe x4, 12-30VDC In |
| IPPC-A1970TE2-DC | 19" TFT LCD, 1366х768, 350cd/m2, Resistive touch | 4th Gen Intel Core i3/i5/i7 LGA1150 DVI-I, Display Port,5xUSB, 2xCOM, 2xMini PCIe, 2xPCIe x4, 12-30VDC In |
| IPPC-2140P-B | 21.5" TFT LCD, 1920x1080, 300cd/m2, PCAP | Intel Celeron J1900, VGA, 3xUSB, 2xCOM, 2xMini PCIe, 12-30VDC |
Gemäß den Richtlinien für eine hohe Ausfallsicherheit bei langer Laufzeit und intensiver Belastung 24/7/365 arbeitet der IPPC-A1770TE2-DC lüfterlos und ist gegen Flüssigkeiten oder Reinigungsmittel an seinem Front Panel vollständig abgeschlossen. Intern kommt ein effizientes Motherboard mit einem LGA1150 für Intel CPU unterschiedlicher Serien zum Einsatz, wodurch der Industrial Panel PC gemeinsam mit einem auf 16 GB erweiterbaren DDR3 RAM in zwei Speicherbänken sehr exakt auf seine Auslastung skaliert werden kann. Neben der Ausgabe über den internen 17'' LED TFT Resistive Touch Screen erlaubt der Panel PC IPPC-A1770TE2-DC die weitere grafische auf DVI-D und Display Port. Zu den Eigenschaften für harsche Umgebungen zählt neben der Isolierung nach IP66 auch die Unterstützung für einen sehr weiten Temperaturbereich zwischen -20° Celsius bis 50° Celsius, Schutz gegen Vibrationen und Erschütterungen und ein lüfterloses Design. Der IPPC-A1770TE2-DC richtet sich an unterschiedliche Umgebungen, die unter anderem industrielle Produktion, gewerbliche Steuerung etwa in der Logistik, technische Überwachung oder Infotainment und Digital Signage mit einschließen.
Dokumentation
Datasheet IPPC-A1770 (PDF)
Größe
Gewicht
Bruttogewicht: 11 kgNettogewicht: 9.6 kg
