PEAK-889VL2-H

PEAK-889VL2-Datasheet-03052025.pdf PEAK-889VL2-User-Manual-April-2023.pdf

ART. NR.:: 08016200

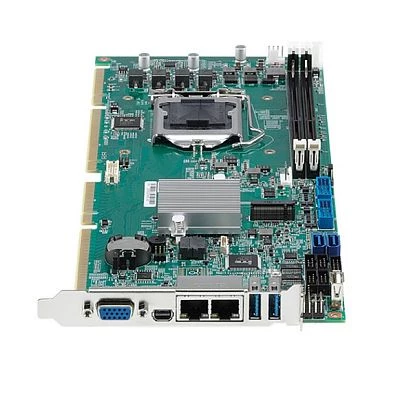

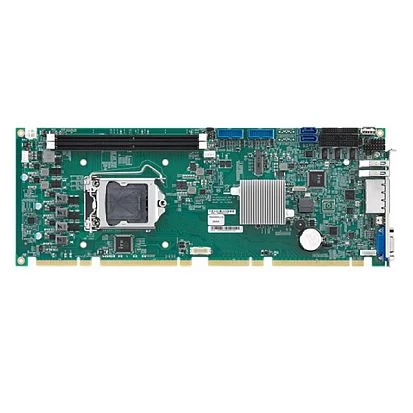

CPU Board PICMG 1.3 with Intel Core i3/i5/i7 8th Gen, LGA1151, Intel H310, 2xSODIMM DDR4 up to 64 Gb, VGA, DP 1.2 ,2xGbE LAN, 3xSATA, 4xUSB, 1.M.2 2280, 4xCOM, 1xPS/2, 1xPCIe x4, 1xPCIe x16, 4xPCIe,1xATX 4-pin 12 V, -20-60C

Preis auf Anfrage

Systemarchitektur

Formfaktor

Full Size PICMG 1.3

CPU

CPU-Support-Typ

Core i3, Core i5, Core i7

Socket

LGA1151

Menge der CPUs

Chipsatz

Intel H310

Speicher

Formfaktor

DDR4

Socket Typ

2xDIMM

ECC

Maximum Speicher

64 GB

Grafik

Grafikcontroller

In Chipset integriert

Schnitstellen

DisplayPort, DVI-I

Ethernet

Controller Typ

Intel i211, Intel i219-LM

Ethernet gesamt

10/100/1000 Mbit/s

Schnittstellen Seriell / Parallel

COM gesamt

RS-232

RS-232/422/485

USB gesamt

USB v3.x

Schnittstelle

RAID Levels

1, 5, 10

Steckplätze

Gesamtanzahl

PCI Express x16

PCI Express x4

M.2

PCI

Zusätzliche Funktionen

Watchdog-Timer-Typ

Software

Schnittstellen

Intern

2xUSB 3.0

Schnittstellen

4-pin ATX, PS/2 Keyboard/Mouse, 2xRJ45 Ethernet, 2xUSB, HD Audio, 4-pin AUX, LPT, 1xMini DisplayPort

Software

Betriebssystemkompatibilität

Windows 10

Maße und Gewicht

Breite

338.58 mm

Länge

126.39 mm

Betriebsbedingungen

Maximale Betriebstemperatur

-20..60 °C

Normen und Zertifikate

Zertifizierungen

CE, FCC Class A

Maße

Bruttogewicht

1.2 kg

Nettogewicht

0.8 kg
