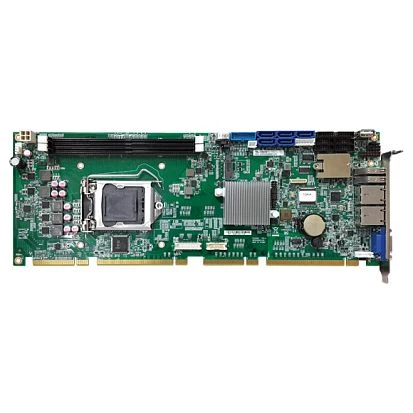

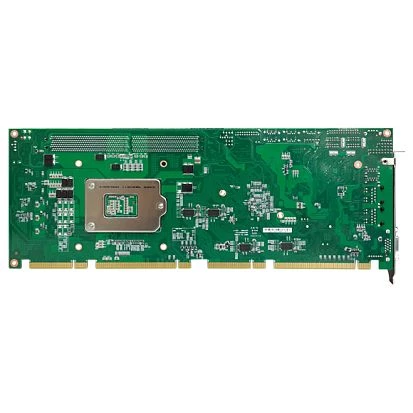

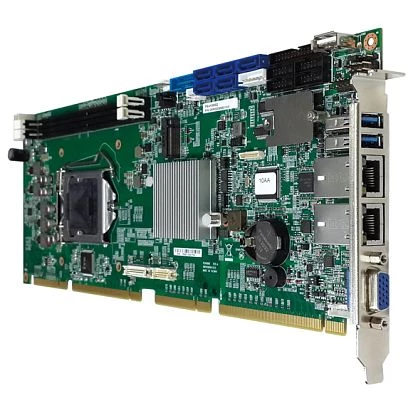

PEAK-888VL2-H
PICMG 1.3 Intel Core i3/i5/i7 Skylake CPU Card, LGA1151, H110, with VGA/2xGbE LAN/3xSATA/10xUSB/4xCOM
- Hersteller:
- NEXCOM
- Formfaktor:
- Full Size PICMG 1.3
- Unterstützte Prozessoren:
- 6th generation Intel Core
- Socket:
- LGA1151
- Chipsatz:
- Intel H110
- Speichertyp:
- DDR4 1866, DDR4 2133
- Ethernet gesamt:
- 2
- COM gesamt:
- 4
- USB gesamt:
- 10
Spezifikationen
Hersteller
- Name:
- NEXCOM
Systemarchitektur
- Formfaktor:
- Full Size PICMG 1.3
CPU
- Unterstützte Prozessoren:
- 6th generation Intel Core
- Socket:
- LGA1151
Chipsatz
- Chipsatz:
- Intel H110
Speicher
- Speichertyp:
- DDR4 1866, DDR4 2133
- Socket Typ:
- 2xDDR4 DIMM 288-pin
- Maximum Speicher:
- 32 GB
Grafik
- Grafikcontroller:
- Intel HD 530 graphics
- Schnitstellen:
- VGA
Netzwerk Adapter
- Controller Typ:
- Intel I211, Intel WGI219LM 10/100/1000 Mbps (PXE and WoL support)
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 3
- RS-232/422/485:
- 1
- USB gesamt:
- 10
- USB 2.0:
- 6
- USB 3.0:
- 4
- LPT:
- LPT
Steckplätze
- M.2:
- 1
Speicher Controller
- SATA 3 Channels:
- 4
- RAID SATA 3:
- 0, 1, 5, 10
Watchdog
- Programmierbar:
- Yes
- Reaktionszeit:
- 1-255 sec
Schnittstellen
- Schnittstellen:
- DB15 VGA, 2xRJ45 Ethernet, 2xUSB
- enthaltene Kabel:
- 1xSATA, 1xPS2, 2xCOM, LPT, 2xUSB
Systemleistung
- Eingangsspannung DC:
- 12 ... 12 V
Betriebsbedingungen
- Temperatur:
- -20 ... 60 °C
- Feuchtigkeit:
- 0 ... 90 % (Non-condensing)
Maße und Gewicht
- Breite:
- 126.4 mm
- Länge:
- 338.6 mm
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
Produktbeschreibung
PEAK 888VL2 Intel Core i3/i5/i7 PICMG 1.3 SBC besitzt bis 32 GB DDR4 RAM, 5xSATA 3.0, RAID 0/1/5/10, 4xPCI, 2xPCIe
Das PEAK 888VL2 gehört dank eines LGA1151 Socket für Intel Core i3/i5/i7 Prozessoren der 6. Generation zu den leistungsfähigsten PICMG 1.3 Full Size SBC auf dem Markt. Es liefert native Ausgänge für Grafik, Ethernet und USB, unterstützt die Montage von Extension Cards in PCI Express über geeignete Backplanes und erlaubt den Betrieb von bis zu drei Displays.
Der Einsatz eines LGA1151 Sockels erlaubt dem PICMG 1.3 Single Board Computer eine flexible Skalierung mit Auswahl aus einer breiten Palette von Intel Core i3/i5/i7 und Celeron Prozessoren der 6. Generation. Aufgrund des Formats und der verfügbaren Spannung ist die maximale Verlustleistung auf 65 Watt/35 Watt TDP begrenzt. Für einen schnellen Datenaustausch stehen bis zu 32 GB DDR4 RAM Speicher mit 2133 MT/s und insgesamt fünf SATA 3.0 Schnittstellen zur Verfügung. Neben PCI Express X16 und PCI Express X4 unterstützt der PEAK 888VL2 ebenfalls bis zu vier PCI 32 Bit Extension Cards als Interfaces zur optionalen Hardware.
In dem I/O Bracket des PEAK 888VL2 finden sich zwei USB 3.0 Ports für direkten Anschluss der Peripherie. Weitere vier USB 2.0 Schnittstellen können über das Backplane eingebunden werden. Zusätzlich stellt der Full Size SBC bis zu vier serielle COM mit dreimal RS232 und einmal RS232/422/485 sowie einen 26-Pin Header für einen parallelen Port. Als Displays werden drei unabhängige Bildschirme mit Anschluss über analoges VGA sowie digitales HDMI, DVI und DisplayPort angesteuert. Die maximale Auflösung liegt bei Verwendung von zwei DDR4 RAM Channels und HDMI oder DisplayPort bei 4K beziehungsweise 4096 x 2304 Bildpunkten. SATA Laufwerke fasst der integrierte Controller bei Bedarf als RAID 0/1/5/10 zusammen, um einen Redundanz bei der Datenintegrität zu gewährleisten.
Das PEAK 888VL2 gewährleistet eine hohe Performance unter extremen Temperaturen zwischen -20° Celsius und +60° Celsius. Durch die schnelle Datenverarbeitung des DDR4 RAM und der SATA 3.0 Laufwerke minimiert das SBC Latenzzeiten beim Zugriff auf Datenbanken und Dateien und gewährleistet selbst bei maximaler Auslastung hohe Reaktionsgeschwindigkeit. Die hohe Performance und die exzellente Skalierbarkeit sowie die flexible Erweiterung mit Expansion Cards unterschiedlicher Standards machen das PEAK 888VL2 als kostengünstige Lösung für industrielle Umgebungen und IoT Automation interessant, in denen Zuverlässigkeit und schnelle Reaktion wünschenswert oder zwingend erforderlich sind.
Dokumentation
Datasheet PEAK-888 (PDF)
Größe
Gewicht
Bruttogewicht: 0.83 kgNettogewicht: 1.2 kg
