HPCIE-Q470

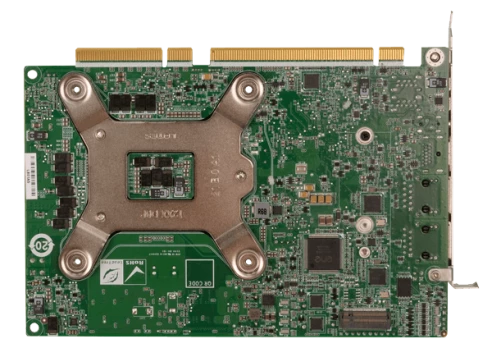

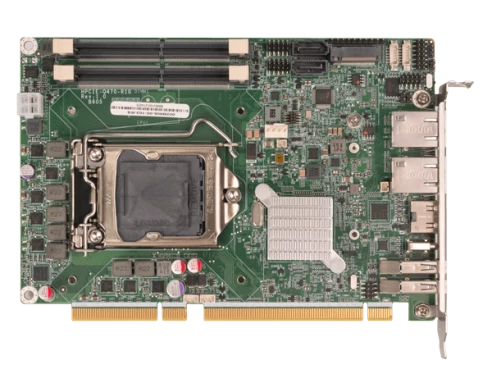

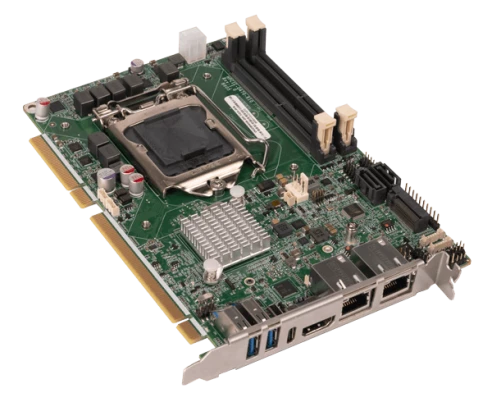

HPCIE-Q470

IEI
ART. NR.:: 09600100
Half-size PICMG 1.3 CPU card upports LGA1200 Intel 10th Gen. Core i9/i7/i5/i3/Pentium/Celeron CPU with Q470E, DDR4 SO-DIMM, HDMI, USB-C, Dual Intel 2.5GbE, USB 3.2, SATA 6Gb/s, M.2, HD Audio, iAMT and RoHs
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
Half Size PICMG 1.3
CPU
CPU Generation/Familie
Comet Lake, Rocket Lake-S
CPU-Support-Typ
Core i3, Core i5, Celeron, Core i7, Core i9, Pentium
Socket
LGA1200
Chipsatz
Chipsatz
Intel Q470E
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
Maximum Speicher
64 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Ethernet
Controller Typ
Intel i225V
Ethernet gesamt
2
2,5 Gbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
2
RS-232/422/485
2
USB gesamt
5
USB 2.0
2
USB v3.x
3
Schnittstelle
RAID Levels
1
M.2
1
Steckplätze
PCI Express x16
1
M.2
2
Schnittstellen
Schnittstellen
HDMI, 2xRJ45 Ethernet, 2xUSB, USB type C
Software
Betriebssystemkompatibilität
Windows 10
Maße und Gewicht
Breite
126 mm
Länge
169 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..50 °C
Normen und Zertifikate
Zertifizierungen
CE, FCC
Maße
Bruttogewicht
0.51 kg
Nettogewicht
0.5 kg
