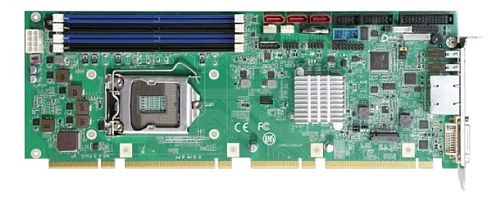

HiCORE-i89Q1-D-x1

HiCORE-i89Q1-D-x1

Arbor
ART. NR.:: 08050400
Full-Size PICMG 1.3, Intel Core i7/i5/i3, LGA 1151, Q170, 4xDDR4 Long-DIMM 2133/1866 MHz up to 64 Gb, DVI-I, DP, COM, 2xGb LAN, 3xSATAIII RAID 0/1/5/10, M.2, DIO 8-bit, 10xUSB, KBMS, Audio, 4xPCIe x1, PCIe x16, 4xPCI, LPC, power 12 V
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
Full Size PICMG 1.3
CPU
CPU-Support-Typ
Core i3, Core i5, Core i7
Socket
LGA1151
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Q170
Speicher
Formfaktor
DDR4
Socket Typ
4xDIMM
Maximum Speicher
64 GB
Grafik
Schnitstellen
DisplayPort, DVI-I
Ethernet
Controller Typ
Intel i210-AT, Intel i219-LM
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
2
RS-232
1
RS-232/422/485
1
USB gesamt
10
USB 2.0
8
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Schnittstelle
RAID Levels
1, 5, 10
Steckplätze
Gesamtanzahl
5
PCI Express x4
1
M.2
1
PCI
4
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
8x4-pin USB 2.0
Schnittstellen
4-pin ATX, DVI-I, 2xRJ45 Ethernet, 2xUSB, Display port
Software
Betriebssystemkompatibilität
Ubuntu, Windows 10
Maße und Gewicht
Breite
338 mm
Länge
126 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1.2 kg
Nettogewicht
0.7 kg
Systemarchitektur
Formfaktor
Full Size PICMG 1.3
CPU
CPU-Support-Typ
Core i3, Core i5, Core i7
Socket
LGA1151
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Q170
Speicher
Formfaktor
DDR4
Socket Typ
4xDIMM
Maximum Speicher
64 GB
Grafik
Schnitstellen
DisplayPort, DVI-I
Ethernet
Controller Typ
Intel i210-AT, Intel i219-LM
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
2
RS-232
1
RS-232/422/485
1
USB gesamt
10
USB 2.0
8
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Schnittstelle
RAID Levels
1, 5, 10
Steckplätze
Gesamtanzahl
5
PCI Express x4
1
M.2
1
PCI
4
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
8x4-pin USB 2.0
Schnittstellen
4-pin ATX, DVI-I, 2xRJ45 Ethernet, 2xUSB, Display port
Software
Betriebssystemkompatibilität
Ubuntu, Windows 10
Maße und Gewicht
Breite
338 mm
Länge
126 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1.2 kg
Nettogewicht
0.7 kg
Systemarchitektur
Formfaktor
Full Size PICMG 1.3
CPU
CPU-Support-Typ
Core i3, Core i5, Core i7
Socket
LGA1151
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Q170
Speicher
Formfaktor
DDR4
Socket Typ
4xDIMM
Maximum Speicher
64 GB
Grafik
Schnitstellen
DisplayPort, DVI-I
Ethernet
Controller Typ
Intel i210-AT, Intel i219-LM
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
2
RS-232
1
RS-232/422/485
1
USB gesamt
10
USB 2.0
8
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Schnittstelle
RAID Levels
1, 5, 10
Steckplätze
Gesamtanzahl
5
PCI Express x4
1
M.2
1
PCI
4
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
8x4-pin USB 2.0
Schnittstellen
4-pin ATX, DVI-I, 2xRJ45 Ethernet, 2xUSB, Display port
Software
Betriebssystemkompatibilität
Ubuntu, Windows 10
Maße und Gewicht
Breite
338 mm
Länge
126 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1.2 kg
Nettogewicht
0.7 kg
Systemarchitektur
Formfaktor
Full Size PICMG 1.3
CPU
CPU-Support-Typ
Core i3, Core i5, Core i7
Socket
LGA1151
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Q170
Speicher
Formfaktor
DDR4
Socket Typ
4xDIMM
Maximum Speicher
64 GB
Grafik
Schnitstellen
DisplayPort, DVI-I
Ethernet
Controller Typ
Intel i210-AT, Intel i219-LM
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
2
RS-232
1
RS-232/422/485
1
USB gesamt
10
USB 2.0
8
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Schnittstelle
RAID Levels
1, 5, 10
Steckplätze
Gesamtanzahl
5
PCI Express x4
1
M.2
1
PCI
4
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
8x4-pin USB 2.0
Schnittstellen
4-pin ATX, DVI-I, 2xRJ45 Ethernet, 2xUSB, Display port
Software
Betriebssystemkompatibilität
Ubuntu, Windows 10
Maße und Gewicht
Breite
338 mm
Länge
126 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1.2 kg
Nettogewicht
0.7 kg

Dokumente
Datasheet_HiCORE_i89Q1_HiCORE_i89Q2__33245273.pdf HiCORE-i89Q1-HiCORE-i89Q2-User-Manual.pdf
Dokumente
Datasheet_HiCORE_i89Q1_HiCORE_i89Q2__33245273.pdf HiCORE-i89Q1-HiCORE-i89Q2-User-Manual.pdf
Dokumente
Datasheet_HiCORE_i89Q1_HiCORE_i89Q2__33245273.pdf HiCORE-i89Q1-HiCORE-i89Q2-User-Manual.pdf
Dokumente
Datasheet_HiCORE_i89Q1_HiCORE_i89Q2__33245273.pdf HiCORE-i89Q1-HiCORE-i89Q2-User-Manual.pdf
