PCIE-H810

IEI
ART. NR.:: 06785700

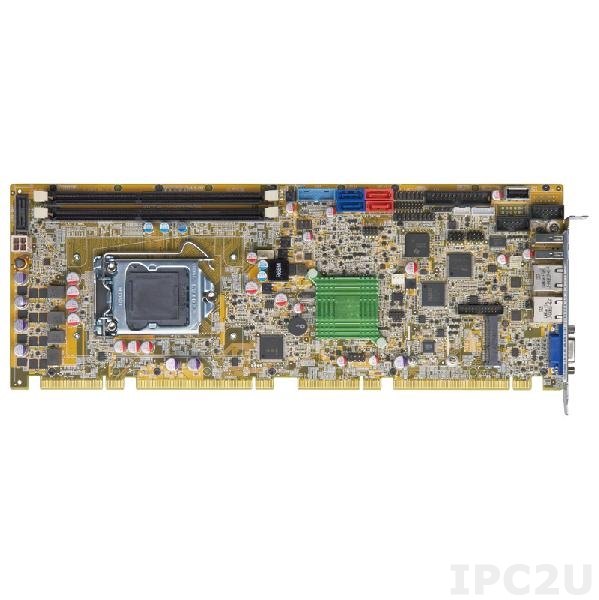

Full-size PICMG 1.3 CPU Card supports LGA1150 Intel Core i7/i5/i3, Pentium and Celeron CPU per Intel H81, 2x240-pin DIMM DDR3/DDR3L, VGA, 2xLAN, 5xUSB 2.0, 2xUSB 3.0, 2xSATA II, 2xSATA III, LPT, DIO, TPM, iDP, SMBus, mSATA
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
Full Size PICMG 1.3
CPU
CPU-Support-Typ
Core i3, Core i5, Celeron, Core i7, Pentium
Socket
LGA1150
Chipsatz
Chipsatz
Intel H81
Speicher
Formfaktor
DDR3, DDR3L
Socket Typ
2xDIMM
Maximum Speicher
16 GB
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
VGA
Ethernet
Controller Typ
Realtek RTL8111E PCIe GbE
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-232/485
1
USB gesamt
7
USB 2.0
5
USB v3.x
2
LPT
LPT
Schnittstelle
mSATA
1
Steckplätze
Gesamtanzahl
1
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
2xSATA 2, 2xSATA 3, USB 2.0, 10-pin DIO, TPM, 1x4-pin RS-422/485, 26-pin LPT, 2x10-pin RS-232, 2x4-pin USB 2.0, iDP, 6-pin KB/MS, 4-pin ATX, 2x19-pin USB 3.0
Schnittstellen
DB15 VGA, 2xRJ45 Ethernet, 2xUSB
Maße und Gewicht
Breite
126 mm
Länge
338 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
0.73 kg
Nettogewicht
0.5 kg
