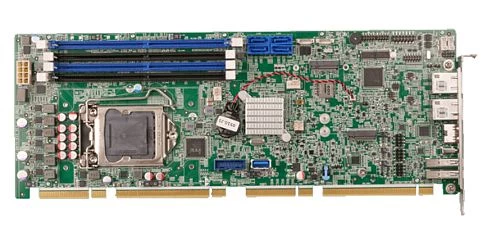

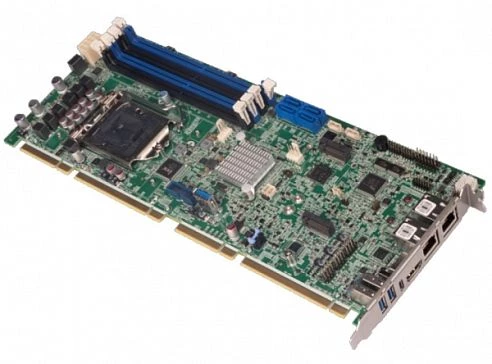

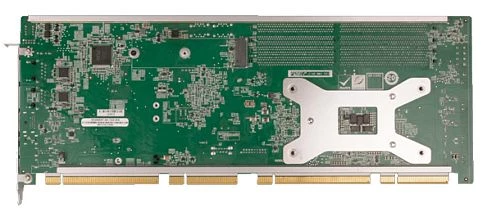

PCIE-Q470

IEI
ART. NR.:: 09600400
Full-size PICMG 1.3 CPU Card supports LGA1200 Intel 10th/11th Gen. Core i9/i7/i5/i3/Pentium/Celeron CPU with Q470E, DDR4, HDMI, Type-C DP, Dual Intel 2.5GbE, USB 3.2, SATA 6Gb/s, M.2, HD Audio, iAMT and RoHS
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
Full Size PICMG 1.3
CPU
CPU Generation/Familie
Comet Lake, Rocket Lake-S
CPU-Support-Typ
Core i3, Core i5, Celeron, Core i7, Pentium
Socket
LGA1200
Chipsatz
Chipsatz
Intel Q470E
Speicher
Formfaktor
DDR4
Socket Typ
4xDIMM
Maximum Speicher
128 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
HDMI
Ethernet
Controller Typ
Intel i225V
Ethernet gesamt
2
2,5 Gbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
4
RS-232
2
RS-422/485
2
USB gesamt
12
USB 2.0
6
USB v3.x
6
Schnittstelle
RAID Levels
1, 5, 10
M.2
1
Steckplätze
SIM-Karten Steckplätze
1
M.2
3
Schnittstellen
Intern
4xCOM, 4xSATA 3, 6x4-pin USB 2.0, USB 3.0
Schnittstellen
HDMI, 2xRJ45 Ethernet, 2xUSB, USB type C
Software
Betriebssystemkompatibilität
Windows 10
Maße und Gewicht
Breite
338 mm
Länge
126 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1.1 kg
Nettogewicht
1.1 kg
