PCIE-Q170

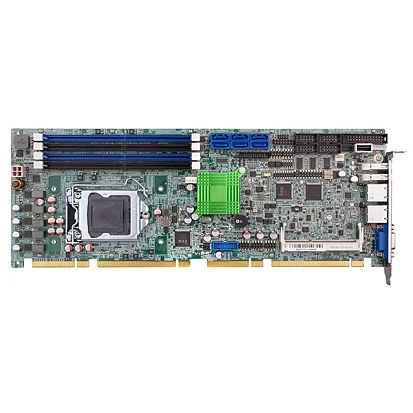

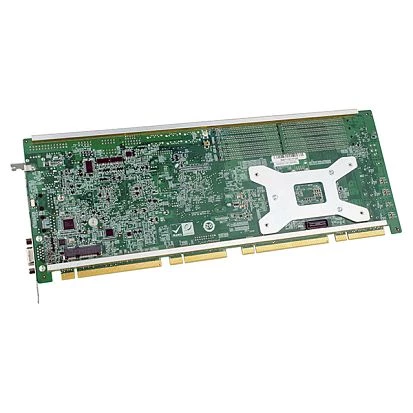

PCIE-Q170

IEI
ART. NR.:: 66458700
Full-size PICMG 1.3 CPU Card supports LGA 1151 Intel Core i7/i5/i3/Pentium/Celeron CPU per Intel Q170, DDR4, VGA/IDP, Dual Intel PCIe GbE, USB 3.0, SATA 6Gb/s, PCIe mini, mSATA, HD Audio, iAMT and RoHS
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
Full Size PICMG 1.3
CPU
CPU-Support-Typ
Core i3, Core i5, Celeron, Core i7, Pentium
Socket
LGA1151
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Q170
Speicher
Formfaktor
DDR4
Socket Typ
4xDIMM
Maximum Speicher
64 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
VGA, iDP
Ethernet
Controller Typ
Intel i210 10/100/1000 Mbps, Intel i219-LM
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
4
RS-232
2
RS-232/422/485
2
USB gesamt
11
USB 2.0
7
USB v3.x
4
LPT
LPT
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC892
Schnittstelle
RAID Levels
1, 5, 10
mSATA
1
Steckplätze
Gesamtanzahl
1
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB15 VGA, 2xRJ45 Ethernet, 2xUSB
Maße und Gewicht
Breite
126 mm
Länge
338 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
1.1 kg
Nettogewicht
1.1 kg
