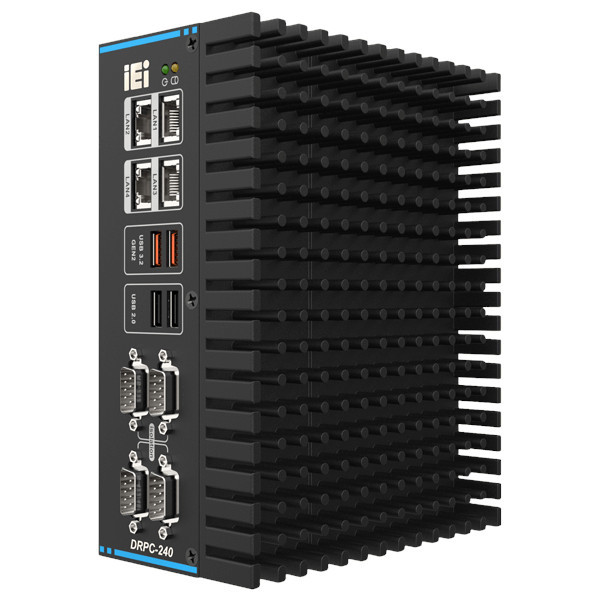

DRPC-240-TGL-U-i5CS
DIN-Rail PC Fanless Embedded PC, Intel Quad Core i5-1145G7E 1.5GHz-4.1GHz, 8GB DDR4 SO-DIMM (max. up to 64GB), 2.5" SSD Bay, M.2 3042/52/80, M-2 2230 (PCIe x1/USB2.0), HDMI/DP++, 4xUSB, 4x 2.5GbE LAN, 4x COM, 12xDIO, 12..+28V DC-In
- Hersteller:
- IEI
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- DIN-Rail mount
- Installierter Prozessor:
- Intel Core i5-1145G7E
- Betriebssystemkompatibilität:
- Windows 10, Windows 11
- Temperatur:
- -20 ... 60 °C
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- DIN-Rail mount
- Installierter Prozessor:
- Intel Core i5-1145G7E
- Frequenz:
- 1.5 GHz
- Chipsatz:
- SoC
- Speichertyp:
- DDR4 3200
- Socket Typ:
- 2xSODIMM 260-pin
- Maximum Speicher:
- 64 GB
- Controller Typ:
- Intel i225LM
- 2,5 Gbit/s:
- 3 (+1)
- COM gesamt:
- 4
- RS-232:
- 2
- RS-422/485:
- 2
- USB gesamt:
- 4
- USB 2.0:
- 2
- USB 3.2:
- 2 (Gen2)
- Eingang:
- 6
- Ausgang:
- 6
- GPIO:
- 12xDigital In / 12xDigital Out
- SATA 3 Channels:
- 1
- 2.5'' Einbauschacht:
- SATA 3, SSD, HDD
- PCI Express x4:
- 1 (Optional)
- M.2:
- 2 (1x2230 Key-A; 1x3042/52/80 Key-B)
- Programmierbar:
- Yes
- Reaktionszeit:
- 1..255
- Schnittstellen:
- 4xDB9, HDMI, 4xRJ45, 4xUSB, Display port, DB15 GPIO
- Eingangsspannung DC:
- 12 ... 28 V
- Betriebssystemkompatibilität:
- Windows 10, Windows 11
- Breite:
- 81 mm
- Höhe:
- 190 mm
- Tiefe:
- 150 mm
- Temperatur:
- -20 ... 60 °C
- Feuchtigkeit:
- 10 ... 95 % (non-condensing)
- Vibration:
- MIL-STD-810G 514.6C-1 (SSD)
- Schock:
- Half-sine wave shock 5G, 11ms, 100 shocks per axis (SSD)
- Zertifizierungen:
- CE, FCC
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration
- Name:
- IEI
DRPC-240-TGL-U-i5CS verwendet Intel Core i5/i7/Celeron CPU, bis 64 GB DDR4 RAM, 4 x 2.5 GbE LAN, 4 x COM
Mit einem Intel Core i5 oder i7 Prozessor aus der 11. Generation Tiger Lake zählt der DRPC-240-TGL-U-i5CS zu einer modernen Klasse von leistungsfähigen Embedded PC, die sich durch eine reichhaltige Auswahl an Schnittstellen, ein modulares Design und die Möglichkeit zur Montage auf DIN Rail Hutschienen auszeichnen.
Als Prozessoren unterstützt die Reihe der DRPC-240-TGL-U-i5CS DIN Rail PC Intel Celeron Dual und Core i5/i7 Quad Core CPU aus der 11. Generation Tiger Lake, die aus dem vertikalen Segment der Embedded Devices mit einer hohen Effizienz und niedriger Verlustleistung von maximal 15 Watt TDP stammen. In Verbindung mit einer aktiven Kühlung durch einen externen Lüfter erlaubt der DRPC-240-TGL-U-i5CS zudem die Verwendung von leistungsfähigeren Modellen mit bis zu 28 Watt TDP. Der Arbeitsspeicher umfasst in der Basiskonfiguration 8 GB, kann jedoch für rechen- und datenaufwendige Prozesse bis auf 64 GB DDR4 SO-DIMM RAM erweitert werden. Als Speichermedium verwendet der Fanless Embedded PC eine HDD/SSD in einem 2.5'' Drive Bay mit Anbindung über SATA 3.0.
Für eine multifunktionale Verwendung umfasst das modulare Design eine Vielzahl von nativen Schnittstellen, die unter anderem je zwei USB Anschlüsse in 3.2 und 2.0, doppelte Serial COM Ports in RS232 und RS422/485 sowie eine 12 Bit digitale GPIO einschließen. Die Kommunikation mit lokalen und globalen Netzwerken erfolgt über vierfaches LAN RJ45 mit einer Bandbreite von 2.5 GbE, von denen drei optional mit Power-over-Ethernet (PoE) für die Stromversorgung von IP-Devices ausgerüstet werden können. Für eine grafische Ausgabe auf Touchscreens oder Displays bietet der Fanless DIN Rail PC DRPC-240-TGL-U-i5CS Independent Dual View über HDMI und DisplayPort (DP++) mit einer Auflösung bis zu 4K durch die integrierte GPU.
Durch sein Rugged Design operiert der DRPC-240-TGL-U-i5CS bei extremen Umgebungstemperaturen zwischen -20° Celsius und +60° Celsius und ist nach der militärischen Norm MIL-STD-810G gegen Erschütterungen und Vibrationen zertifiziert. Der modulare Aufbau ermöglicht zudem die Kombination mit einem Stack Expansion Kit, das die Erweiterung der I/O durch eine Erweiterungskarte in PCI Express x4 erlaubt. Diese Option erweitert die Möglichkeiten der Verwendung erheblich, so dass neben Automation, IoT Applikationen und H2M oder M2M Schnittstellen ebenfalls ein Einsatz als selbstlernende AI Instanz, für optische Produktion und Qualitätskontrolle oder als PoE Gateway in Frage kommt.
Größe
Gewicht
Bruttogewicht: 2.5 kgNettogewicht: 2.15 kg
