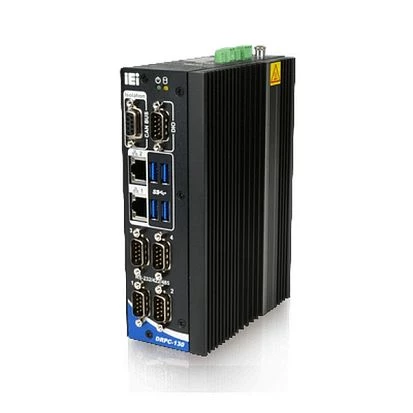

DRPC-130-AL-E1
Fanless DIN-Rail Computer, Intel Atom x5-E3930 1.8 GHz, 1xDDR3L SO-DIMM, 2xHDMI, 2xGbit LAN, 2 x HDMI, 4xRS232/RS422/485, 4xUSB 3.0, DB9 CAN Bus (2-ports, 2.5kV isolation), 4xDI/4xDO, 1x mSATA Full-Size, 1x Mini-PCIe Half-Size, 12..24 V DC-In
- Hersteller:
- IEI
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop, Wall, DIN-Rail mount
- Schutzlevel Gehäuse:
- IP40
- Installierter Prozessor:
- Intel Atom x5-E3930
- Typ:
- Lüfterlos
- Temperatur:
- -20 ... 60 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop, Wall, DIN-Rail mount
- Schutzlevel Gehäuse:
- IP40
CPU
- Installierter Prozessor:
- Intel Atom x5-E3930
- Socket:
- CPU onboard
- Frequenz:
- 1.3 GHz
Speicher
- Speichertyp:
- DDR3L
- Socket Typ:
- 1xSODIMM 204pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 8 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Netzwerk Adapter
- Controller Typ:
- Intel I211
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- WLAN IEEE-Norm:
- 802.11ac/a/b/g/n (optional)
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232/422/485:
- 4
- USB gesamt:
- 5
- USB 2.0:
- 1 (pin header)
- USB 3.0:
- 4
Digital Eingang / Ausgang
- GPIO:
- 4xDigital In / 4xDigital Out
Industrie Protokolle
- CAN Port:
- 2
- CAN Version:
- CAN 2.0B
Speicher Controller
- SATA 3 Channels:
- 1
Speichermedium
- mSATA Unterstützung:
- Yes
- eMMC Unterstützung:
- Yes
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 2
- Mini-PCIe/Mini Card:
- 2
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 1 (optional)
Watchdog
- Programmierbar:
- Yes
- Reaktionszeit:
- 1-255 sec/min
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 5xDB9, 2xHDMI, 2xRJ45 Ethernet, 4xUSB, DC input (terminal block), 2xDB9 CAN
Systemleistung
- Eingangsspannung DC:
- 12 ... 24 V
- Energieverbrauch:
- 35 W
Maße und Gewicht
- Breite:
- 58.75 mm
- Höhe:
- 130 mm
- Tiefe:
- 174 mm
Betriebsbedingungen
- Temperatur:
- -20 ... 60 °C
- Feuchtigkeit:
- 10 ... 95 % (non-condensing)
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration
- Vibration und Schock:
- IEC 60068-2-27
Hersteller
- Name:
- IEI
Produktbeschreibung
DRPC-130-AL-E1-R11 DIN Rail Embedded System benutzt Intel Atom x5-E3930, bis 8 GB DDR3L RAM, internal SATA Drive Bay, 2xCAN Bus
Das kompakte Format und die Möglichkeit zur Montage als DIN-Rail Embedded System erlauben dem DRPC-130-AL-E1-R11 die Bereitstellung einer hohen Performance und die Kombination zahlreicher Embedded Devices auf minimalem Raum. Für eine ausgezeichnete Effizienz bei geringer Abwärme verwendet der DRPC-130-AL-E1-R11 einen Intel Atom x5-E3930 SoC Prozessor mit einem Low Energy DDR3 RAM in einem Fanless Design.
Folgende Konfigurationen sind weiterhin erhaltlich:
| Model | CPU | RAM | Specifications |
| DRPC-130-AL-E1-R11 | Intel Atom x5-E3930 1.8 GHz | 2GB(Up to 8GB DDR3L) | 2xHDMI, 2xGbit LAN, 4xRS232/RS422/485, 4xUSB 3.0, DB9 CAN Bus (2-ports, 2.5kV isolation), 4xDI/4xDO, 1x mSATA Full-Size, 1x Mini-PCIe Half-Size, 12..24 V DC-In |
| DRPC-130-AL-E1/4GB-R11 | Intel Atom x5-E3930 1.8 GHz | 4GB(Up to 8GB DDR3L) | 2xHDMI, 2xGbit LAN, 4xRS232/RS422/485, 4xUSB 3.0, DB9 CAN Bus (2-ports, 2.5kV isolation), 4xDI/4xDO, mSATA, power 12..24 V DC |
| DRPC-120-BTi-E5-LED/2G-R10 | Intel Bay Trail E3845 1.91 GHz, | 2GB(Up to 8GB DDR3L) | 2xGbit LAN, 2xRS232/2xRS422/485, HDMI, VGA, DVI-I, 4xUSB, 1x2.5" SATA HDD/SDD Drive Bay, mSATA, 8xDI/8xDO, IEI iRIS-2400 (optional), LED Indicator, 9..+30V DC-In |
| DRPC-120-BTi-E5-OLED/2G-R10 | Intel Bay Trail E3845 1.91 GHz | 2GB(Up to 8GB DDR3L) | 2xGbit LAN, 2xRS232/2xRS422/485, HDMI, VGA, DVI-I, 4xUSB, 1x2.5" SATA HDD/SDD Drive Bay, mSATA, 8xDI/8xDO, IEI iRIS-2400 (optional), OLED Indicator, 9..+30V DC-In |
Der Intel Atom x5-E3930 des DRPC-130-AL-E1-R11 ist ein Dual Core Prozessor mit einer über Intel Enhanced SpeedStep gesteuerten Taktfrequenz von 1.30 GHz als Basis und 1.80 GHz unter Volllast im Turbo Boost Mode. Für einen schnellen Datentransfer sorgt bei dem DRPC-130-AL-E1-R11 ein 4 GB DDR3L RAM, der sich für datenaufwendige Rechenoperationen durch ein SO-DIMM Modul mit bis zu 8 GB ersetzen lässt. Als Speichermedien für die Nutzerdaten und das Betriebssystem stellt der DRPC-130-AL-E1-R11 gleich drei Standards zur Wahl, die sich einzeln oder parallel nutzen lassen: ein 2.5'' Drive Bay, ein interner eMMC Flash Speicher mit maximal 32 GB Kapazität und mSATA SSD Module. Die letzte Möglichkeit belegt in dem Hutschienen Embedded System DRPC-130-AL-E1-R11 einen Full Size Expansion Slot in Mini PCI Express. Für individuelle Erweiterung bietet der DRPC-130-AL-E1-R11 in diesem Fall einen weiteren Socket für Half Size Mini Card an.
Für die leichte und übersichtliche Montage und Kabelführung innerhalb von Schaltschränken durch ein DIN Rail Mounting Kit konzentriert das Embedded Gateway DRPC-130-AL-E1-R11 seine I/O auf Oberseite und Front des Chassis. Sämtliche Schnittstellen für die I/O mit Ausnahme von grafischen Ausgängen durch doppeltes HDMI sind dabei auf der schmalen Vorderseite des DRPC-130-AL-E1-R11 übersichtlich angeordnet. Sie umfassen vier serielle COM Ports in RS232/422/485, vier USB 3.0 Anschlüsse, die Netzwerkanbindung des DRPC-130-AL-E1-R11 über Dual Gigabit Ethernet LAN sowie Male und Female DB9 für zweifaches CAN Bus 2.0 beziehungsweise eine digitale I/O mit 8 Bit. Optionale Features des DRPC-130-AL-E1-R11 sind zum Beispiel drahtlose Integration in Netzwerke über WLAN 802.11 a/b/g/n oder WWAN mittels interner SIM Karte.
Der DRPC-130-AL-E1-R11 ist für einen störungs- und wartungsfreien Betrieb über lange Zeiträume in einem lüfterlosen, robusten Design gestaltet, das unter anderem nach dem militärischen Standard MIL-STD-810G zertifiziert ist. Zu den primären Einsatzbereichen des DRPC-130-AL-E1-R11 zählen IoT Applikationen, IT-Infrastruktur etwa in der Telekommunikation oder Versorgungsnetzen, M2M und SCADA in Werkmaschinen und Kleinanlagen bis zu mobiler Anwendung als In-Vehicle PC.
Dokumentation
Datasheet DRPC-130-AL (PDF)
DRPC-130-AL User Manual (PDF)
Größe
Gewicht
Bruttogewicht: 1.7 kgNettogewicht: 1.7 kg
