Spezifikationen
Aufbau
- Gehäuse:
-
Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
-
Desktop, Wall
Speicher
- Speichertyp:
-
DDR3L
- Standard Onboard Speicher:
-
2 GB
Normen und Zertifikate
- Zertifizierungen:
-
CE, FCC
Systemleistung
- Eingangsspannung DC:
-
12 ... 24 V
Betriebsbedingungen
- Temperatur:
-
-20 ... 65 °C
- Feuchtigkeit:
-
10 ... 95 %
- Vibration:
-
Random: 2Grms @ 5~500HZ, IEC60068-2-64 Sinusoidal: 2Grms @5~500Hz, IEC60068-2-6
- Schock:
-
50G, half sine, 11ms, IEC60068-2-27
Maße und Gewicht
- Breite:
-
63 mm
- Höhe:
-
151 mm
- Tiefe:
-
100 mm
CPU
- Installierter Prozessor:
-
Intel Atom E3805
- Frequenz:
-
1.33 GHz
Schnittstellen Seriell / Parallel
- COM gesamt:
-
1
- RS-232/485:
-
1 ( 2.5KV isolation protection)
- USB gesamt:
-
2
- USB 2.0:
-
1
- USB 3.0:
-
1
Netzwerk
- Netzwerkprotokoll:
-
Modbus TCP, HTTP, HTTPS, TCP/IP, MQTT
- IP Version:
-
IPv4
Schnittstellen
- Schnittstellen:
-
DB9, 2xRJ45 Ethernet, 2xUSB, DC Input, 4xDIO
Netzwerk Adapter
- Ethernet gesamt:
-
2
- 10/100 Mbit/s:
-
2
- WLAN IEEE-Norm:
-
802.11a/b/g/n
Industrie Protokolle
- Modbus TCP:
-
Slave, Master
- Modbus RTU:
-
Slave, Master
Produktbeschreibung

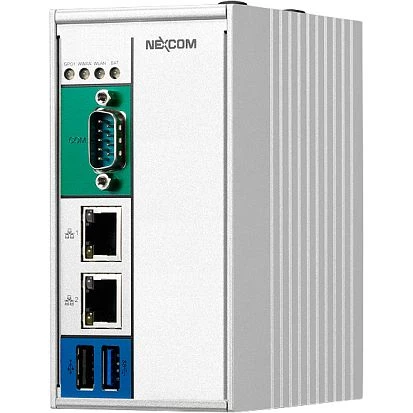

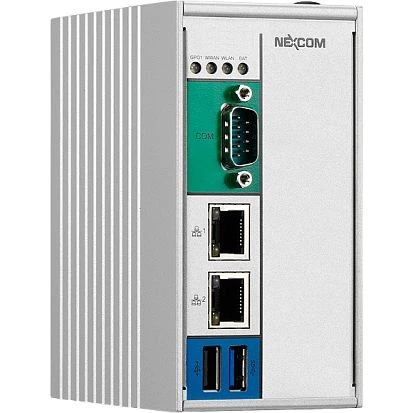

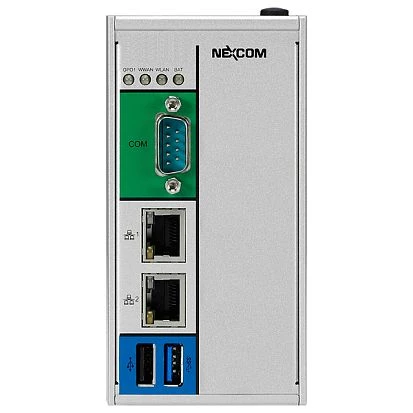

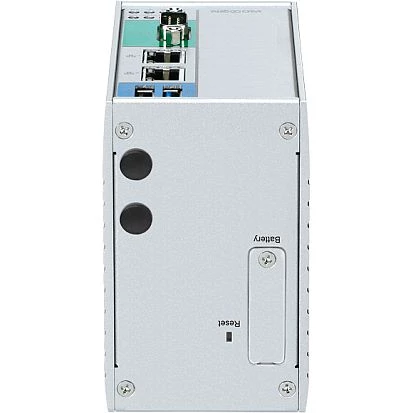

CPS 100-M IoT Remote Gateway benutzt Intel Atom E3805, 2 GB DDR3 RAM, Fieldbus, 16 GB eMMC SSD,
Dual
LAN
Mit dem CPS 100-M steht Anwendern ein intelligentes und programmierbares Remote Gateway zur
Verfügung, das den Aufbau von effizienten IT Infrastrukturen mit Integration von IoT in Smart
Production, Gebäudemanagement oder ähnlichen Netzwerken erleichtert. Kern des Gateways ist ein
Intel Atom E3805 Prozessor und die Unterstützung für industrielle Protokolle wie Fieldbus, Modbus
TCP/RTU oder OPC UA Client.
Für eine autonome Datenanalyse und -konvertierung besitzt der CPS 100-M einen Intel Atom E3805 Dual
Core CPU mit 1.33 GHz Taktfrequenz und Unterstützung für den 64 Bit Befehlssatz. Er greift auf
einen 2 GB DDR3 Onboard RAM Speicher zu und nutzt einen 16 GB eMMC Flash Memory als Laufwerk für
Logging, Nutzerdaten und das Betriebssystem. Optionale Erweiterungen schließen beispielsweise WLAN
802.11 b/g/n mit ein. Zu der nativen I/O des IoT Embedded Gateway gehören USB 2.0 und USB 3.0, eine
serielle Schnittstelle für COM RS232/485 mit einer elektrischen Isolierung für 2.5 kV
Überspannung und 10/100/1000 Mbit/s Dual LAN, das eine optimale Integration in homo- und heterogene
Netzwerke gewährleistet.
Primäre Aufgabe des CPS 100-M ist die nahtlose Integration in bestehende und die konfliktfreie
Erstellung neuer IT Umgebungen. Zu diesem Zweck stehen Entwicklern eine umfangreiche Auswahl an
Werkzeugen zur Verfügung, die die Erstellung einer entsprechenden Umgebung und die Programmierung
erleichtern. Dazu zählen beispielsweise ein Drag'n Drop Workflow Builder und vielseitige,
vordefinierte Funktionsblöcke, über die eine schnelle Realisierung theoretischer Abläufe erreicht
werden kann. Für die Datenverteilung unterstützt das Embedded IoT Gateway eine sehr breite Auswahl
an unterschiedlichen Programmiersprachen und Protokollen wie etwa JavaScript, JSON, TCP, UDP, HTTP,
Websocket oder XML und MQTT Client. Diese erlaubt die optimale Ausrichtung an unterschiedliche
Umgebungen und gewährleistet Flexibilität in der Kommunikation wie der Datenverarbeitung.
Entsprechend seinem Aufgabenbereich ist der CPS 100-M an den Einsatz in industriellen und harschen
Umgebungen ausgerichtet. Neben einer hohen Toleranz von 2 Grms bei 500 Hz gegen Vibrationen und 50G
für Erschütterungen arbeitet das Edge IoT Gateway ebenfalls in einem sehr weiten Temperaturbereich
von -20° Celsius bis +65° Celsius. Das Chassis besteht aus Aluminium und anderen
widerstandsfähigen Metalllegierungen. Das CPS 100-M ist eine geeignete Antwort an unterschiedliche
Herausforderungen wie etwa die Automation und die Smart Production oder das technische Monitoring
auf unterschiedlichen Ebenen.
Größe
Gewicht
Bruttogewicht: 1 kg
Nettogewicht: 0.6 kg
