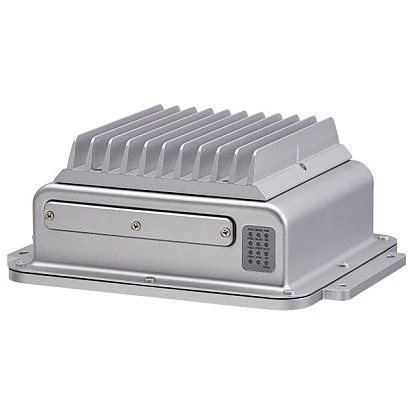

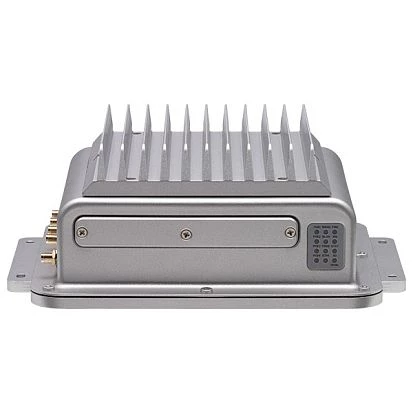

ATC-3530-Series
Fanless Embedded System with CPU Board GPU NVidia Jetson Xavier NX SOM, up to 16GB LPDDR4, 16GB eMMC, HDMI, up to 2xGbE, 4xPoE/4xMIPI CSI-2 SerDes, 2xUSB3, 1xOTG, 1xM12(2xCOM, 1xCAN), 1xmPCIe, 1xM.2, 2xSIM, SD, GPS, G-sensor, IP-67, 9-36VDC, -30..70C
- Hersteller:
- NEXCOM
- Installierter Prozessor:
- NVIDIA Jetson Xavier NX (6-core ARM v8.2 64-bit CPU, 6MB L2 + 4MB L3)
- Betriebssystemkompatibilität:
- Linux kernel 4.x
- Temperatur:
- -30 ... 70 °C
Spezifikationen
CPU
- Installierter Prozessor:
- NVIDIA Jetson Xavier NX (6-core ARM v8.2 64-bit CPU, 6MB L2 + 4MB L3)
Speicher
- Speichertyp:
- DDR4 1600
- Socket Typ:
- 1xDDR4 SODIMM 260-pin
- Maximum Speicher:
- 16 GB
Netzwerk Adapter
- Controller Typ:
- Intel i210-IT
- 10/100/1000 Mbit/s:
- 2
- PoE+ 10/100/1000 Mbit/s:
- 4
Schnittstellen Seriell / Parallel
- COM gesamt:
- 2
- RS-232:
- 2
- USB gesamt:
- 2
- USB 3.0:
- 2
- Micro USB (OTG):
- 1
Digital Eingang / Ausgang
- Eingang:
- 4
- Ausgang:
- 4
Industrie Protokolle
- CAN Port:
- 1
Speichermedium
- microSD Socket:
- Yes
- eMMC Unterstützung:
- Yes
- eMMC Speicherkapazität:
- 16 GB
Steckplätze
- Mini-PCIe/Mini Card:
- 1
- M.2:
- 2 ( 2280/3080 Key M; 3042/3052 Key B)
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 2, Micro-SIM
Schnittstellen
- Schnittstellen:

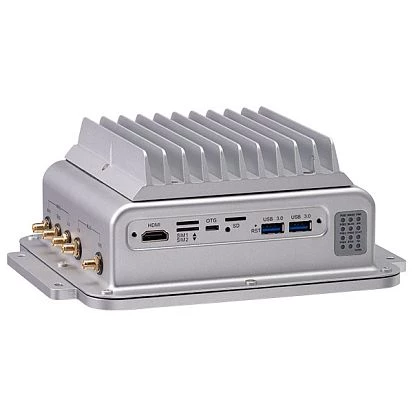

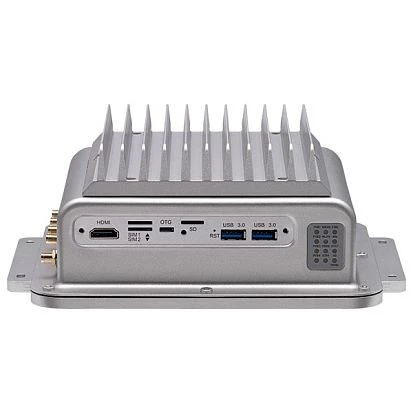

- HDMI, 4xRJ45, 2xUSB, SIM Card Slot, M12, DB15 GPIO, SD card slot
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
Software
- Betriebssystemkompatibilität:
- Linux kernel 4.x
Maße und Gewicht
- Breite:
- 213 mm
- Höhe:
- 82.8 mm
- Tiefe:
- 167 mm
Betriebsbedingungen
- Temperatur:
- -30 ... 70 °C
- Feuchtigkeit:
- 10 ... 95 % (non-condensing)
- Vibration:
- MIL-STD-810G, 514.6C, Procedure 3, Category 4 - IEC 60068-2-64: 2.0g@5~500 Hz - MIL-STD-810G, 514.6E, Procedure 1, Category 24, 7.7g approx
- Schock:
- Operating: MIL-STD-810G, Method 516.6, Procedure I, functional shock=20g - Non-operating: MIL-STD-810G, Method 516.6, Procedure V, crash hazard shock test=75g
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810G Test Method 516.6 Shock
- Vibration und Schock:
- IEC 60068-2-64
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Optionen
Produktbeschreibung
ATC-3530-Serie nutzt ein NVIDIA CPU Board, bis 16 GB DDR4 RAM, 16 GB eMMC SSD, 2xCOM, 2xUSB, Dual LAN, 4xPoE LAN
Auf der Basis eines NVIDIA Jetson Xavier NX SOM CPU Boards stellt die ATC-3530-Serie eine zeitgemäße und auf Effizienz sowie Performance optimierte Lösung für extrem rechenaufwendige Algorithmen wie zum Beispiel Artificial Intelligence (AI) oder Künstliche Intelligenz (KI) dar, die auf der Grundlage der stromsparenden und gleichzeitig leistungsstarken ARM Architektur arbeitet.
Mit der NVIDIA Jetson Xavier NX SOM verwendet die ATC-3530-Serie eine spezialisierte Plattform, die eine Hexa Core CPU mit insgesamt 384 Cuda und 48 Tensor Recheneinheiten verbindet und eine Leistung von 21 TOPS erreicht. Für die rasche Entwicklung von funktionsfähigen und sich selbst optimierenden neuronalen Netzen weist das CPU Board zudem zwei NVIDIA Deep Learning Accelerators (NDLA Engines) auf, die mit bis zu 59.7 Gb/s an den Arbeitsspeicher angebunden sind. Dieser besteht aus einem einzelnen Modul für bis zu 16 GB DDR4 RAM und wird durch eine 16 GB SSD als eMMC Flash Memory ergänzt und kann optional durch eine Micro SD für Nutzerdaten und Protokolle erweitert werden.
Zu der nativen I/O der ATC-3530-Serie zählen unter anderem doppeltes Serial COM RS232 sowie zwei USB 3.0 Anschlüsse für die Kommunikation mit peripheren Geräten. Eine Integration externer Schaltkreise inklusive Sensoren und Aktoren ermöglichen zudem integriertes CAN Bus 2.0 und 8 Bit GPIO mit jeweils vier Channels für DIO. Zusätzlich weist die ATC-3530-Serie Dual GbE LAN für die Anbindung an LAN oder globale IT-Netze sowie vier PoE GbE Ports für IP-Geräte wie Kameras, Access Points oder Embedded Client PC und grafische Ausgabe über HDMI auf.
Wegen seines modernen Designs und der Verwendung von effizienten Komponenten arbeitet die ATC-3530-Serie als Fanless AI Box PC lüfterlos in einem sehr weiten Temperaturbereich. Die primären Einsatzbereiche der ATC-3530-Serie schließen unter anderem AI- beziehungsweise KI-Applikationen in der Industrie 4.0, der Forschung oder bei der Produktion, rasche Berechnung von aufwendigen Algorithmen und technisches Monitoring sowie Datenanalyse in kritischen Systemen mit Bedarf an Reaktionen in Echtzeit auf.
Dokumentation
ATC-3530 Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 4 kgNettogewicht: 2.4 kg
