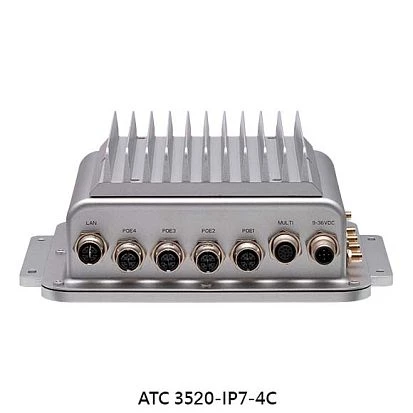

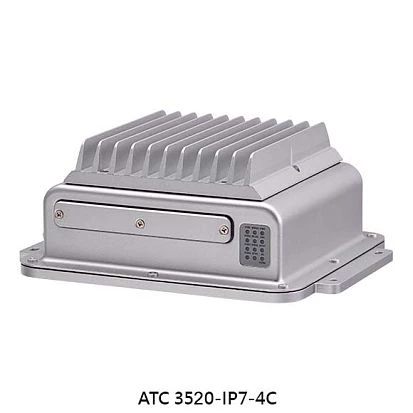

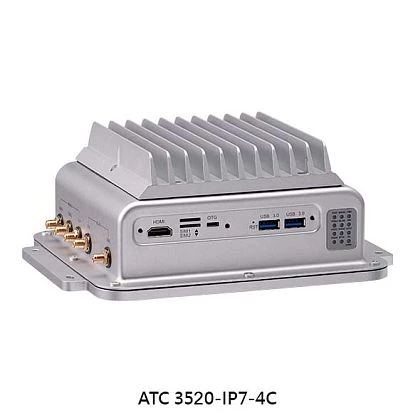

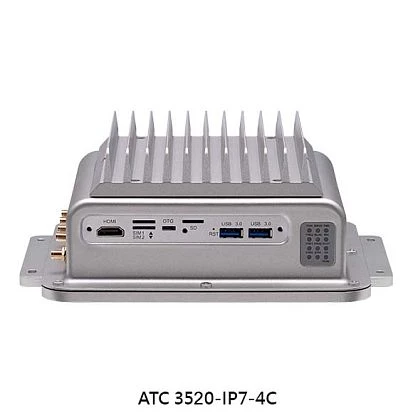

ATC-3520-IP7-4C
NEXCOM
ART. NR.:: 57990100
Fanless Embedded System, IP67, NVidia Jetson Orin Nano 6-Core SOM, 4GB LPDDR5 RAM, 128GB NVMe SSD, HDMI, 1xGbE M12 LAN, 4xPoE M12 LAN, 2xUSB 3.2, 1xOTG, 1xM12 (2xCOM, 1xCAN), 1xFull-Size mPCIe, 1xM.2 Key-M, 1xM.2 Key-B, GPS, 9-36VDC-in, -30..70C
Abgekündigt
Aufbau
Gehäuse
Metallgehäuse
Einbaumöglichkeit
Wall, Desktop
Typ
Lüfterlos
CPU
Installierter Prozessor
Nvidia Jetson Orin Nano (6-Core)
Socket
CPU onboard
Chipsatz
Chipsatz
SoC
Speicher
Formfaktor
DDR5
Socket Typ
Verlötet
ECC
No
Standard Onboard Speicher
4 GB
Maximum Speicher
8 GB
Bauweise
Onboard fixiert
Grafik
Grafikcontroller
NVIDIA Ampere, 1024-cores, 32 Tensor Cores
Schnitstellen
HDMI
Ethernet
Controller Typ
Intel i210-IT
Ethernet gesamt
5
10/100/1000 Mbit/s
1
PoE+ 10/100/1000 Mbit/s
4
Schnittstellen Seriell / Parallel
COM gesamt
2
RS-232
2
USB gesamt
3
USB 2.0
1
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Industrie Protokolle
CAN Port
1
Schnittstelle
M.2
1
Einbauschacht
Massenspeicher Typ
SSD
Massenspeicher-Formfaktor
M.2
Massenspeicher-Schnittstelle
PCIe x4
Massenspeicher 1. Kapazität
128 GB
Steckplätze
M.2
2
M.2 Formfaktor
2280 M, 3052 B, 3042 B
Mini-PCIe/Mini Card
1
SIM-Karten Steckplätze
Yes, 2, Micro-SIM
Zusätzliche Funktionen
GPS
GPS, GLONASS
Status LEDs / Schalter
LED
Power LED, PoE LED, WLAN LED, WWAN LED, SSD LED
Schnittstellen
Schnittstellen
HDMI, 2xUSB, 2xMicro-SIM card slot, 5-pin M12 DC, Console Port Micro USB, 4xM12 PoE, M12 LAN
Systemleistung
Eingangsspannung DC
9..36 V
Netzteil
Unterstützte Stromversorgung
External power adapter AC/DC
Software
Betriebssystemkompatibilität
Ubuntu 20.04
Maße und Gewicht
Breite
213 mm
Höhe
82.8 mm
Tiefe
167 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-30..70 °C
Luftfeuchtigkeit
10-95%
Vibration
MIL-STD-810G, 514.6C, Procedure 3, Category 4 - IEC 60068-2-64: 2.0g@5~500 Hz - MIL-STD-810G, 514.6E, Procedure 1, Category 24, 7.7g approx
Schock
Operating: MIL-STD-810G, Method 516.6, Procedure I, functional shock=20g - Non-operating: MIL-STD-810G, Method 516.6, Procedure V, crash hazard shock test=75g
Normen und Zertifikate
Zertifizierungen
CE, FCC Class A
MIL-STD-810
MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810G Test Method 516.6 Shock
Vibration und Schock
IEC 60068-2-64
Maße
Bruttogewicht
3 kg
Nettogewicht
2.4 kg
