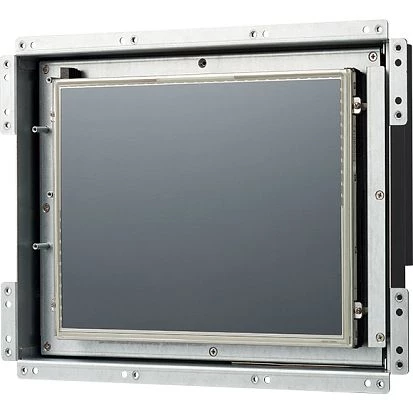

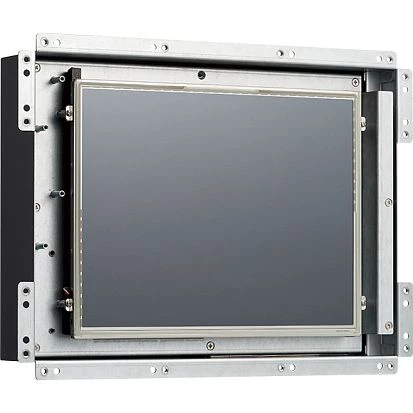

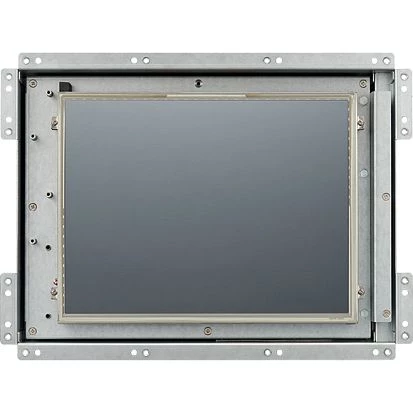

vROK-3030-A
10.4" Railway Open Frame Panel Computer, 1024 x 768 TFT LCD, Intel Atom x6414RE CPU, 4GB DDR4 RAM, 1xHDMI, 1xDP, 2x2.5GbE M12 LAN, 2xCOM, 1xCAN, 3xUSB, SIM, 1xmSATA, 1xmPCIe, 3xM.2, 1xCAN, 1x6-bit DIO, Audio, 14-48VDC-in M12, -30..60C Wide temp.
- Hersteller:
- NEXCOM
- Gehäuse:
- Metallgehäuse
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 10.4 "
- Maximale Auflösung:
- 1024 x 768 Dots
- Touch Screen Art:
- kapazitiv
- Unterstützte Prozessoren:
- Intel Atom
- Installierter Prozessor:
- Atom x6414RE
- Frequenz:
- 1.5 GHz
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Einbau, Wall VESA 75
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 10.4 "
- Maximale Auflösung:
- 1024 x 768 Dots
- Helligkeit:
- 1200 Cd/m2
- Kontrastverhältnis:
- 900 : 1
- Hintergrundbeleuchtung:
- LED
- Touch Screen Art:
- kapazitiv (Optional)
- CPU Generation/Familie:
- Elkhart Lake
- Unterstützte Prozessoren:
- Intel Atom
- Installierter Prozessor:
- Atom x6414RE
- Socket:
- FCBGA1493
- Frequenz:
- 1.5 GHz
- Speichertyp:
- DDR4 2666, DDR4 3200
- Socket Typ:
- 1xDDR4 SODIMM 260-pin
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 32 GB
- Grafikcontroller:
- integriert im Prozessor
- mSATA Unterstützung:
- Yes
- M.2 SSD Unterstützung:
- Yes
- COM gesamt:
- 2
- RS-232/422/485:
- 2
- COM-Anschluss:
- 2xDB9
- USB gesamt:
- 3
- USB 2.0:
- 2 (Through 1xM12 connector)
- USB 3.2:
- 1 (Gen 2 Type-A)
- Controller Typ:
- Intel i225IT
- Ethernet gesamt:
- 2 (Through 2xM12 connector)
- 2,5 Gbit/s:
- 2
- WLAN IEEE-Norm:
- Yes (Optional)
- Anzahl SIM Kartenhalter:
- Yes, 1, Micro-SIM
- Bluetooth:
- Yes (Optional)
- GPS:
- Yes (U-blox NEO-M9N)
- Zusätzliche Sensoren:
- Beschleunigungssensor (Gyroskop), Beschleunigungssensor
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
- Gesamtanzahl:
- 6
- Isoliert:
- Yes
- Eingang:
- 4
- Ausgang:
- 2
- Gesamtanzahl:
- 4
- Mini-PCIe/Mini Card:
- 1 (1 x Full size mini-PCIe socket (USB 2.0, SATA 3.0))
- M.2:
- 3 (1xM.2 2280 Key-M (SATA 3.0 or PCle 3.0 x1); 1xM.2 2230 Key-E (USB 2.0, PCIe 3.0 x2); 1xM.2 3042/3050/3052 Key-B (USB 2.0, USB 3.2 Gen2) for LTE/5G NR)
- Audio Ausgang:
- Line-Out (Stereo through DB9 connector)
- Audio Eingang:
- Line-in (Stereo through DB9 connector)
- Typ:
- Lüfterlos
- LED:
- Power LED
- Schnittstellen:
- 2xDB9, HDMI, Display port, M12 USB, M12 DC-in, 2xM12 LAN (1xDB9 for 1xMic-in & 2xLine-out, 1xM12 Multiport for DIO/CAN/Composite Video)
- Programmierbar:
- Yes
- Eingangsspannung DC:
- 14 ... 48 V
- Art der Spannungsversorgung:
- External power adapter AC/DC
- Betriebssystemkompatibilität:
- Linux OS, Windows 10, Windows 11
- Temperatur:
- -30 ... 70 °C (Wide temp.)
- Feuchtigkeit:
- 10 ... 90 % (Non-condensing)
- Vibration:
- Operating: MIL-STD-810H, 514.8C Procedure 1, Category 4; Storage: MIL-STD-810H, 514.8E Procedure 1, Category 24
- Schock:
- Operating: MIL-STD-810H, Method 516.6, Procedure I, trucks and semi-trailers = 40g; Crash hazard: MIL-STD-810H, Method 516.6, Procedure V, ground equipment = 75g
- Breite:
- 309 mm
- Höhe:
- 230.6 mm
- Tiefe:
- 67.7 mm
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810G Test Method 516.6 Shock, MIL-STD-810H Test Method 514.8 Vibration
- Vibration und Schock:
- EN 61373 Category 1 Class B
- Bahnfahrzeuge:
- EN 50155, EN 45545, EN 50121-3-2
- Name:
- NEXCOM
vROK-3030-A Open Frame Panel PC nutzt Intel Atom SoC, bis 32 GB DDR4 RAM, M.2 SSD, 2xCOM, 2xUSB, Dual LAN
In der aktuellen Fahrzeugelektronik stellen Open Frame Panel PCs wie der vROK-3030-A die zeitgemäße Lösung dar, um eine effiziente und homogene IT-Infrastruktur in Fahrzeugsystemen aufzubauen und zentral zu vernetzen. Für diese Aufgabe bietet das 10,4'' Railway Open Frame System eine universelle Plattform mit einem Intel Atom x6414RE, DDR4 RAM und einem 10.4'' TFT LCD Display als primärer Desktop. Das universelle und robuste Design in Kombination mit Features wie Standortbestimmung über GPS, Galileo, Glonass oder Beidou, 3D Gyroskop und Beschleunigungssensor sowie optionalem Touchscreen ermöglicht dem vROK-3030-A, diverse Anwendungen von technischem Monitoring und H2M Terminals bis zu öffentlichen Informationssystemen zu realisieren.
Mit dem Intel Atom x6414RE verwendet der vROK-3030-A eine effiziente Quad Core CPU mit einer Taktfrequenz von 1.50 GHz, die aus dem Segment der Prozessoren für industrielle Embedded PC unter harschen Bedingungen stammt. Als Arbeitsspeicher nutzt der Railway Panel Computer einen von 4GB bis auf 32GB erweiterbaren DDR4 RAM mit Fehlerkontrolle und -korrektur durch die neu eingeführte Inband ECC. Das primäre Laufwerk besteht aus einer M.2 2280 Key M SSD und kann wahlweise durch eine mSATA Full Size Mini Card, externe Speichermedien oder mittels NAS-Systemen erweitert werden. Insgesamt bietet der Embedded Computer vROK-3030-A drei Erweiterungskarten für die Individualisierung der Hardware: jeweils einen M.2 Socket in 2230 Key E und 2280 Key M sowie Full Size Mini PCIe mit Kompatibilität für USB, PCIe 3.0 oder SATA.

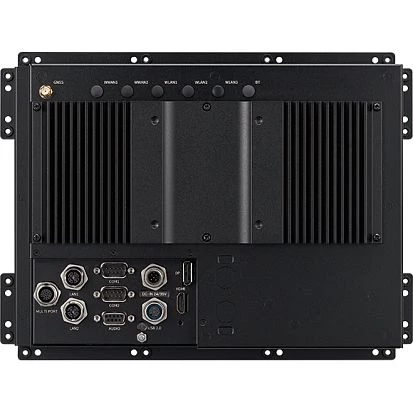

Bis auf einen USB 3.2 Port und einen Einschub für Micro-SIM Karten befinden sich sämtliche Schnittstellen auf der Rückseite, um eine übersichtliche Verkabelung zu ermöglichen und die Montage als umschlossener Open Frame Panel PC zu erleichtern. Zu den nativen I/O zählen unter anderem doppeltes Serial COM RS232/422/485 mit Isolation gegen Überspannung, zwei USB 2.0 Anschlüsse sowie ein 17 Pin Multiport für 6 Bit GPIO, CANBus 2.0B, vierfachem Composite Video Input und die Stromversorgung. Zusätzlich zu dem 10.4'' Display besitzt der vROK-3030-A grafische Ausgänge in HDMI und DisplayPort (DP) und weist Unterstützung für Triple Independent View sowie geklonte oder erweiterte Desktops auf. Die Anbindung an das Netzwerk erfolgt redundant durch Dual LAN mit 10/100/1000/2500 Mbps und kann optional die Stromversorgung von peripheren Devices durch Power-over-Ethernet (PoE) übernehmen.
Der Open Frame Panel PC vROK-3030-A verwendet ein lüfterloses Rugged Design und verzichtet vollständig auf mechanische Bauteile, um langfristig eine maximale Zuverlässigkeit ohne regelmäßige Wartung zu gewährleisten. Die Toleranz gegen Erschütterungen und permanente Vibrationen ist nach dem militärischen Standard MIL-STD-810H zertifiziert und schließt einen Betrieb in einem sehr weiten Temperaturbereich von -30° Celsius bis +70° Celsius mit kurzzeitigen Spitzen bis zu +85° Celsius ein. Für eine maximale Sicherheit der Schnittstellen verwenden die meisten Anschlüsse inklusive Stromversorgung, Netzwerk, Multiport und USB eine M12 Schraubverbindung, die eine störungsfreie Verbindung selbst bei starken und dauerhaften mechanischen Belastungen garantiert. Durch die Vielzahl seiner nativen I/O und der integrierten Sensoren, dem kompakten und robusten Design sowie der hohen Effizienz bei skalierbarer Performance für spontane Spitzenlasten eröffnet sich der Open Frame Panel PC vROK-3030-A einen weiten Einsatzbereich, der von H2M Interfaces in sicherheitskritischen Bereichen über Video Surveillance und IoT Terminals bis zu Digital Signage und Informationssystemen in Fahrzeugen reicht.
Größe
Gewicht
Bruttogewicht: 4 kgNettogewicht: 3 kg
