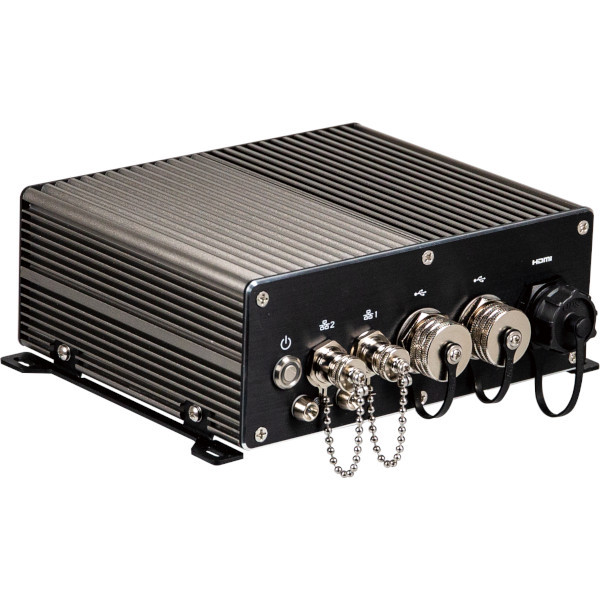

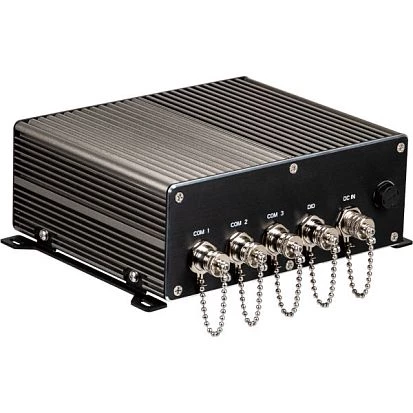

QBiX-WP-WHLA8265H-A1
Industrial Waterproof Embedded PC, Full IP67, Intel Core i5-8265U CPU, 8GB DDR4 RAM, 1xHDMI (IP67), 2xUSB (IP67), M12 connectors (2xGbE, 3xCOM, 4xUSB, 1x8-bit GPIO), M.2 SSD 256GB, 1xMini PCIe, 2xM.2, Audio, 9-36VDC-in M12 Port, -20..70C Wide Temp.
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Wall
- Schutzlevel Gehäuse:
- IP67
- Unterstützte Prozessoren:
- Intel Core i5
- Installierter Prozessor:
- Intel Core i5-8265U
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
- Temperatur:
- -20 ... 70 °C
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Wall
- Schutzlevel Gehäuse:
- IP67
CPU
- CPU Generation/Familie:
- Whiskey Lake
- Unterstützte Prozessoren:
- Intel Core i5
- Installierter Prozessor:
- Intel Core i5-8265U
- Socket:
- FCBGA 1528
- Frequenz:
- 1.6 GHz (Up to 3.9GHz)
Chipsatz
- Chipsatz:
- Intel Whiskey lake SoC
Speicher
- Speichertyp:
- DDR4 RAM
- Socket Typ:
- 2xSODIMM 260-pin
- Standard Onboard Speicher:
- 8 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 64 GB
- ECC:
- No
Grafik
- Grafikcontroller:
- Intel UHD Graphics 620
Netzwerk Adapter
- Controller Typ:
- Intel i211-AT 10/100/1000 Mbps, Intel i219-V 10/100/1000 Mbps
- Ethernet gesamt:
- 2 (Through M12 connectors)
- 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3 (Through M12 connectors)
- RS-232:
- 1
- RS-232/422/485:
- 2
- USB gesamt:
- 2 (IP67 connectors)
- USB 2.0:
- 2
Digital Eingang / Ausgang
- GPIO:
- 4xDigital In / 4xDigital Out (Through M12 connector)
Audio
- Audio Controller:
- Realtek HD Audio Codec
Speicher Controller
- SATA 3 Channels:
- 1
Speichermedium
- Kapazität vorinstallierte mSATA:
- 256 GB (SSD through M.2 2280 Key-M)
Laufwerksschächte
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 3
- Mini-PCIe/Mini Card:
- 1 (Full-size (PCIe x1 + USB2.0) with SIM Slot for 4G/3G)
- M.2:
- 2 (1x2280 M-Key (PCIe x4, SATA 6Gb/s) for SSD, 1x2230 E-Key for WiFi/BT)
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- Yes, 1 (Slot)
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- HDMI, 2xUSB, 3xM12, M12 DC-in, M12 DIO, 2xM12 LAN (USB/HDMI Ports with IP67 protection)
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
Software
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
Maße und Gewicht
- Breite:
- 188 mm
- Höhe:
- 72 mm
- Tiefe:
- 155 mm
Betriebsbedingungen
- Temperatur:
- -20 ... 70 °C
- Feuchtigkeit:
- 0 ... 90 % (non-condensing)
- Vibration:
- Operation: IEC 60068-2-64, 3 Grms, random, 5 ~ 500 Hz, 1 hr / Per Axis, With SSD/M.2 2280; Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr / Per Axis
- Schock:
- Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, With SSD
Normen und Zertifikate
- Zertifizierungen:
- CE/FCC
- Vibration und Schock:
- IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-64
Hersteller
- Name:
- GIGAIPC
Produktbeschreibung
QBiX-WP-WHLA8265H-A1
Mit dem QBiX-WP-WHLA8265H-A1 steht ein Industrie Computer in einem Rugged Design zur Verfügung, der selbst in extrem rauen Umgebungen zuverlässig operiert und sich aufgrund einer vollständige Isolierung entsprechend IP67 selbst für extreme Feuchtigkeit und sogar temporäres Untertauchen in Flüssigkeiten anbietet, ohne dass die Hardware oder die angeschlossenen Kontakte beeinträchtigt werden.
Als Prozessor verwendet der Rugged Embedded PCQBiX-WP-WHLA8265H-A1 einen leistungsstarken Intel Core i5-8265U aus dem Segment der mobilen Hardware, der bei einer passiven und lüfterlosen Kühlung und trotz einer Taktfrequenz von 3.90 GHz bei einer Quad Core CPU eine extrem niedrige Verlustleistung von lediglich 15 Watt aufweist. Ihn ergänzt ein moderner und skalierbarer Arbeitsspeicher auf zwei in Dual Channel operierenden Bänken, die bis zu 64 GB DDR4 RAM aufnehmen. Für die Speicherung von Nutzerdaten verfügt der QBiX-WP-WHLA8265H-A1 über ein 2.5'' Drive Bay und unterstützt zudem eine mSATA SSD über M.2 Erweiterungsport mit Anbindung über PCIe. Eine weitere Individualisierung der Hardware und die Einbindung von weiteren und sogar exotischen Schnittstellen ermöglichen zwei zusätzliche Erweiterungskarten, die neben WLAN Modulen oder SIM Karten ebenfalls Erweiterungen mit USB oder PCIe Standard aufnehmen.
Zu der nativen I/O des QBiX-WP-WHLA8265H-A1 zählen unter anderem Dual LAN mit GbE Ethernet, zwei USB Ports und ein grafischer Ausgang für HDMI, der Auflösungen bis zu 4K auf externen Displays unterstützt. Darüber hinaus finden sich auf der Rückseite zwei COM Ports in RS232 sowie ein weiterer in RS232/422/485 und eine universelle GPIO mit 8 Bit, über die Sensoren, Aktoren, Relays und andere Schaltkreise direkt angesprochen werden können. Für eine maximale Sicherheit in rauen Umgebungen sind sämtliche Anschlüsse ebenso wie das Gehäuse nach IP67 versiegelt und verwenden ausfallsichere Verbindungen über M12 Konnektoren mit sicherer Schraubverbindung. Zu den klassischen Aufgaben des Rugged IP67 Industrial Computer QBiX-WP-WHLA8265H-A1 zählen unter anderem die Verarbeitung von Lebensmitteln und der Einsatz in Reinsträumen sowie industrielle Produktion unter extrem rauen Bedingungen, aber auch Außenstandorte für technische Überwachung.
Dokumentation
Größe
Gewicht
Bruttogewicht: 4 kgNettogewicht: 3.5 kg
