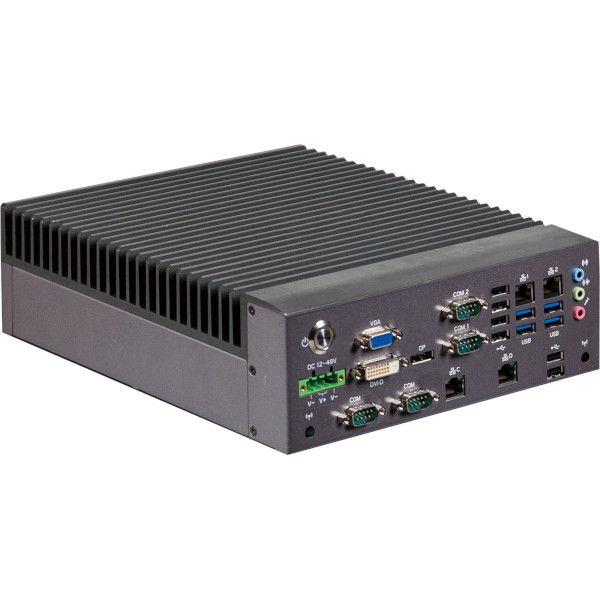

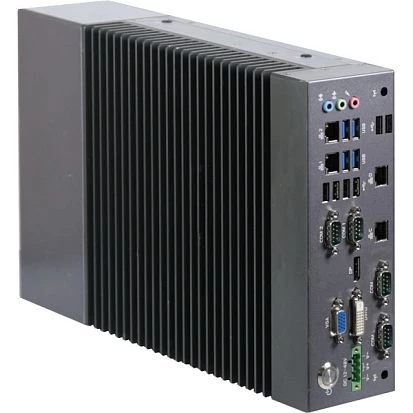

QBiX-JMB-CMLA47EH-A1
Fanless Embedded PC, Intel 10th Gen Core i9/i7/i5/i3 CPU, Intel Q470, Up to 64GB DDR4 RAM, 4xGbE LAN, DVI-D, VGA, DP, Audio, 4x2.5" Drive Bay, 2xM.2, 1xMini-PCIe, 4xUSB 3.2, 6xUSB 2.0, 2xRS-232/422/485, 2xRS-232, 12..48VDC-in Full Range, -20..50C
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop
- Unterstützte Prozessoren:
- Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium, Intel Core i9
- Typ:
- Lüfterlos
- Temperatur:
- -20 ... 50 °C
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop
- CPU Generation/Familie:
- Comet Lake
- Unterstützte Prozessoren:
- Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium, Intel Core i9
- Socket:
- LGA1200
- Chipsatz:
- Intel Q470E
- Speichertyp:
- DDR4 3200
- Socket Typ:
- 2xDDR4 SODIMM 260pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 64 GB
- ECC:
- No
- Grafikcontroller:
- integriert im Prozessor, Intel UHD Graphics 630
- Controller Typ:
- Intel i211-AT 10/100/1000 Mbps, Intel i219-V 10/100/1000 Mbps
- Ethernet gesamt:
- 4
- 10/100/1000 Mbit/s:
- 4
- WLAN IEEE-Norm:
- Yes (Optional M.2 extension)
- COM gesamt:
- 4
- RS-232:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 10
- USB 2.0:
- 6
- USB 3.2:
- 4 (Gen1 Type-A)
- Audio Controller:
- Realtek HD Audio Codec
- SATA 3 Channels:
- 4
- Mini-PCIe/Mini Card:
- 1 (1x Full-size Mini-PCIe with SIM slot (PCIe x1 + USB2.0) support 3G/4G module)
- M.2:
- 2 (1x 2280 M.2 M-Key (PCIe x4, SATA 3); 1x 2230 M.2 E-Key (WiFi/BT support))
- Anzahl SIM Kartenhalter:
- Yes (Optional Mini-PCIe extension)
- Bluetooth:
- Yes (Optional M.2 extension)
- Typ:
- Lüfterlos
- Schnittstellen:
- 4xDB9, DVI-D, DB15 VGA, 4xRJ45 Ethernet, 10xUSB, Audio (in/out/Mic), Display port, DC input (terminal block)
- Eingangsspannung DC:
- 12 ... 48 V
- Breite:
- 224 mm
- Höhe:
- 77.7 mm
- Tiefe:
- 256.1 mm
- Temperatur:
- -20 ... 50 °C
- Feuchtigkeit:
- 0 ... 90 % (non-condensing)
- Vibration:
- Operation: IEC 60068-2-64, 3 Grms, random, 5 ~ 500 Hz, 1 hr / Per Axis, With SSD/M.2 2280; Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr / Per Axis
- Schock:
- Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, With SSD
- Vibration und Schock:
- IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-64
- Name:
- GIGAIPC
GigaIPC QBiX-JMB-CMLA47EH-A1
Der GigaIPC QBiX-JMB-CMLA47EH-A1 gehört zu einer neuen Generation flexibler und leistungsfähiger Industrial Embedded Systeme, die bei einem lüfterlosen Design die Performance aktueller Intel Core i3/i5/i7 zur Verfügung stellen und dabei eine reichhaltige Auswahl an Schnittstellen für die Peripherie und eine mehrfache Netzwerkanbindung für redundante Strukturen aufweisen.
Mit einem Intel LGA 1200 Socket unterstützt der GigaIPC QBiX-JMB-CMLA47EH-A1 die 10. Generation "Comet Lake" und lässt sich durch die Verwendung von Dual Core bis Octa Core CPU bedarfsgerecht auf die aktuellen Bedingungen skalieren. Als Arbeitsspeicher benutzt der Industrie Embedded PC einen Dual Channel SO-DIMM DDR4 RAM und unterstützt eine Kapazität von bis zu 64 GB. Mit vier Drive Bays für 2.5'' SATA SSD/HDD sowie einer optionalen SSD in einem M.2 Expansion Slot lassen sich zudem RAID Verbünde ebenso wie JBOD Strukturen mit getrennten Betriebssystem und Nutzerspeicher realisieren. Insgesamt verfügt das Industrial System GigaIPC QBiX-JMB-CMLA47EH-A1 über drei Steckplätze für Erweiterungskarten, die den Standards M.2 2280 beziehungsweise M.2 2230 sowie Full Size Mini PCIe entsprechen.
Wie für ein industrielles System üblich schließt die I/O des GigaIPC QBiX-JMB-CMLA47EH-A1 eine umfangreiche Auswahl an digitalen und seriellen Schnittstellen ein. Zu diesen zählen unter anderem zweifaches Serial COM RS232 sowie zwei zusätzliche RS232/422/485, insgesamt zehn USB Anschlüsse und vier LAN Ports mit Gigabit Ethernet. Die grafische Ausgabe ist auf insgesamt drei unabhängigen oder verbundenen Desktops mit Auflösungen bis 4K möglich, die über DisplayPort, DVI-D und analogem VGA eingebunden werden.
Für den Einsatz in rauen Umgebungen und unter industriellen Bedingungen weist das GigaIPC QBiX-JMB-CMLA47EH-A1 ein robustes Design auf, das auf mechanische Elemente verzichtet und aufgrund seiner hochwertigen Bauteile und Komponenten für einen weiten Betriebsbereich von -20° Celsius bis +50° Celsius - bei CPU mit 35 Watt TDP oder weniger bis +60° Celsius - ausgelegt. Zu den klassischen Anwendungsszenarien zählen unter anderem Smart Production in der Industrie 4.0 und bei IoT Prozessen, die Maschinen- und Anlagensteuerung sowie Embedded Devices für die Systemsteuerung und Datenakquisition.
Größe
Gewicht
Bruttogewicht: 5 kg
