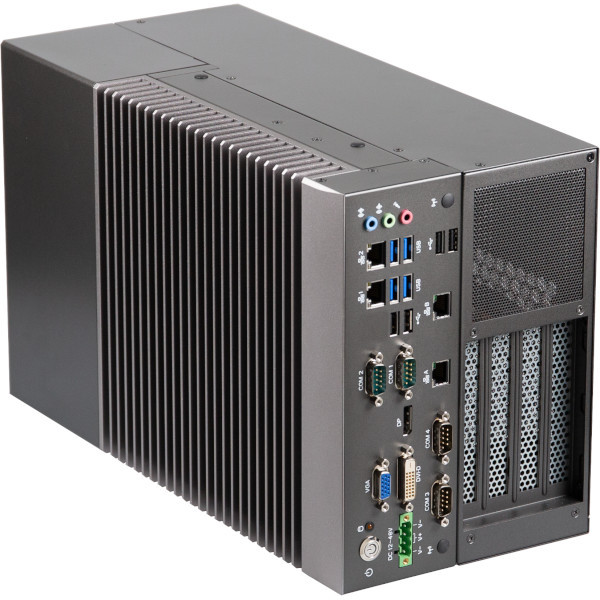

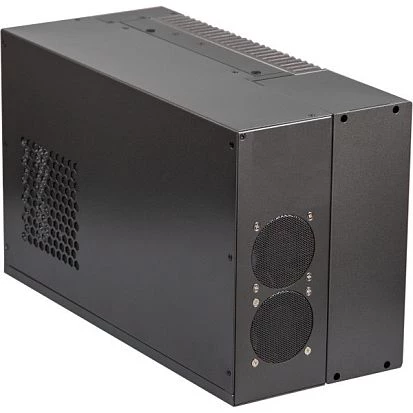

QBiX-JMB-CFLA310HG-B1
Fanless Embedded PC, Intel 9th/8th Gen Core i7/i5/i3/Pentium/Celeron CPU, Intel H310, Up to 32GB DDR4 RAM, 4xGbE LAN, DVI-D, VGA, DP, Audio, 3x2.5" Drive Bay, 2xM.2, 1xMini-PCIe, 8xUSB, 4xCOM, Discrete GPU Support, 24..48VDC-in Full Range, -20..50C
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop
- Unterstützte Prozessoren:
- Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium
- Typ:
- Mehrere Lüfter
- Temperatur:
- -20 ... 50 °C
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop
- CPU Generation/Familie:
- Coffee Lake
- Unterstützte Prozessoren:
- Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium (8/9th Generation CPU's, TDP under 65W)
- Socket:
- LGA1151
- Chipsatz:
- Intel H310
- Speichertyp:
- DDR4 2400, DDR4 2666
- Socket Typ:
- 2xDDR4 SODIMM 260pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 32 GB
- ECC:
- No
- Grafikcontroller:
- integriert im Prozessor, Intel UHD Graphics (Discrete GFX card support, max 250W, max length 293mm)
- Controller Typ:
- Intel i211-AT 10/100/1000 Mbps, Intel i219-V 10/100/1000 Mbps
- Ethernet gesamt:
- 4
- 10/100/1000 Mbit/s:
- 4
- WLAN IEEE-Norm:
- Yes (Optional M.2 extension)
- COM gesamt:
- 4
- RS-232:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 8
- USB 2.0:
- 4
- USB 3.2:
- 4 (Gen1 Type-A)
- Audio Controller:
- Realtek HD Audio Codec
- SATA 3 Channels:
- 3
- 2.5'' Einbauschacht:
- 3xSATA 3, SSD, HDD
- 2.5" intern:
- 3
- PCI Express x4 Typ:
- 1xPCI Express x1 (Through discrete riser card, Gen 3)
- PCI Express x16:
- 1 (Through discrete riser card, Gen 3)
- Mini-PCIe/Mini Card:
- 1 (1x Full-size Mini-PCIe with SIM slot (PCIe x1 + USB2.0) support 3G/4G module)
- M.2:
- 2 (1x 2280 M.2 M-Key (SATA 3); 1 x 2230 M.2 E-Key (WiFi/BT support))
- Anzahl SIM Kartenhalter:
- Yes (Optional Mini-PCIe extension)
- Bluetooth:
- Yes (Optional M.2 extension)
- Typ:
- Mehrere Lüfter
- Schnittstellen:
- 4xDB9, DVI-D, DB15 VGA, 4xRJ45 Ethernet, 8xUSB, Audio (in/out/Mic), Display port, DC input (terminal block)
- Eingangsspannung DC:
- 24 ... 48 V
- Breite:
- 224 mm
- Höhe:
- 166.3 mm
- Tiefe:
- 368 mm
- Temperatur:
- -20 ... 50 °C
- Feuchtigkeit:
- 0 ... 90 % (non-condensing)
- Vibration:
- Operation: IEC 60068-2-64, 1 Grms, random, 5 ~ 500 Hz, 1 hr / Per Axis, With SSD/M.2 2280 & Without Graphics Cards; Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr / Per Axis
- Schock:
- Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, With SSD
- Vibration und Schock:
- IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-64
- Name:
- GIGAIPC
QBiX-JMB-CFLA310HG-B1 besitzt Intel Core i3/i5/i7 CPU, bis 32 GB DDR4 RAM, 8xUSB, 4xCOM, PCIe Slot, 4xGbE LAN, DP, DVI, HDMI
Ausgestattet mit einer Intel Pentium, Celeron oder Core i3/i5/i7 CPU der 8. und 9. Generation und der Option zu einer diskreten GFX AI- oder Grafikkarte stellt das QBiX-JMB-CFLA310HG-B1 ein sehr flexibles und adaptierbares Industrial Embedded System, das sich ebenso skalieren wie neben der integrierten Schnittstellen wie Quad LAN, Serial COM und USB in seiner I/O hochgradig individualisieren lässt.
Durch die Verwendung eines LGA1151 Sockel für den Prozessor und die Kompatibilität zu CPU mit einer Verlustleistung von bis zu 65 Watt TDP bietet der Industrial Computer QBiX-JMB-CFLA310HG-B1 zahlreiche und vielfältige Möglichkeiten zur Skalierung der Performance. Diese ergänzen zwei Bänke für bis zu 32 GB DDR4 RAM im parallelen Dual Channel Mode und drei Drive Bays für 2.5'' SSD/HDD Speichermedien über SATA 3, die als System- oder Datenlaufwerke in Verbindung mit einer M.2 2280 M-Key SSD als Bootmedium dienen können. Eine weitergehende Individualisierung der internen Hardware des QBiX-JMB-CFLA310HG-B1 ist zudem über einen weiteren Erweiterungsslot in M.2 2230 für WiFi und Bluetooth, Full Size Mini PCIe mit Steckplatz für eine SIM Karte sowie PCI Express x4 und x16 mit bis zu 250 Watt Leistung durch eine Riser Card möglich.
Bei der nativen I/O handelt es sich um die für Embedded PC typische Standardkonfiguration, die USB, Serial COM, Multimedia wie Audio und grafische Ausgänge sowie Ethernet LAN einschließt. Zu den Besonderheiten des QBiX-JMB-CFLA310HG-B1 zählen unter anderem die hohe Anzahl von jeweils vier USB 3.2 und 2.0 Anschlüssen, zwei Ports RS232 und RS232/422/485 für RI/5V/12V sowie RJ45 Quad LAN mit 10/100/1000 Mbit/s Bandbreite. Eine Darstellung als einfacher, geklonter oder erweiterter Desktop erlaubt der Embedded Industrie Computer auf bis zu zwei Displays beziehungsweise Touchscreens über DisplayPort (DP), DVI-D und VGA mit Auflösungen zwischen 1080p und 4K.
Für die Verwendung unter rauen Bedingungen toleriert der QBiX-JMB-CFLA310HG-B1 einen sehr weiten Temperaturbereich von -20° Celsius bis +60° Celsius sowie Vibrationen von maximal 500 Hz bei Beschleunigung mit 3 Grms auf jeder Achse. Zu den Einsatzbereichen zählen in erster Linie individualisierte IT-Systeme für die industrielle Produktion in der klassischen und modernen, automatisierten Fertigung, IoT Applikationen als Client oder Server, Forschung und Wissenschaft sowie H2M und M2M Terminals im Anlagen- und Maschinenbau.
Größe
Gewicht
Bruttogewicht: 5 kg
