NISE-107
Abgekündigt, als Ersatzgerät ist unsere Empfehlung NISE-105, NISE-108, NISE-50-J1900, NISE-51, NISE-52, NISE-53
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Desktop, Wall
- Unterstützte Prozessoren:
- Intel Atom
- Installierter Prozessor:
- Intel Atom x5-E3930
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Windows IoT Enterprise 10, Linux kernel 4.x
- Temperatur:
- -20 ... 70 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Desktop, Wall
CPU
- CPU Generation/Familie:
- Apollo Lake
- Unterstützte Prozessoren:
- Intel Atom
- Installierter Prozessor:
- Intel Atom x5-E3930
- Socket:
- FCBGA1296
- Frequenz:
- 1.8 GHz
Chipsatz
- Chipsatz:
- Intel Atom SoC
Speicher
- Speichertyp:
- DDR3L, DDR3L 1333
- Socket Typ:
- 1xSODIMM 204pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 8 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor, Intel HD Graphics 500
Netzwerk Adapter
- Controller Typ:
- Intel i210-IT
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- WLAN IEEE-Norm:
- Yes (Optional)
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 4
- USB 3.0:
- 4 (Type-A)
Digital Eingang / Ausgang
- GPIO:
- 4xDigital In / 4xDigital Out
Speicher Controller
- SATA 3 Channels:
- 1
Speichermedium
- 2.5'' Einbauschacht:
- SATA 3, SSD, HDD
Laufwerksschächte
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 2
- Mini-PCIe/Mini Card:
- 1 (For optional Wi-Fi/ 3.5G/ Hilscher automation modules)
- M.2:
- 1 (1xM.2 2242 B+M-key)
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- Yes, 1 (Socket)
- 3G:
- Option
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:

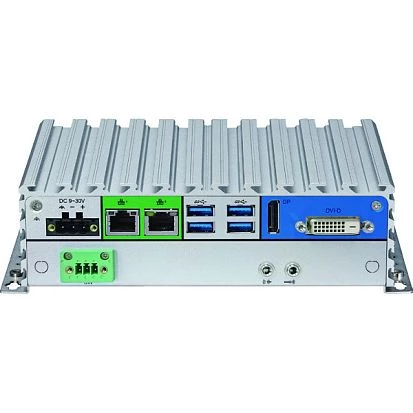

- 4xDB9, DVI-D, 2xRJ45, 4xUSB, Mic In, Line Out, Display port, SIM Card Slot, DC input (terminal block)
Systemleistung
- Eingangsspannung DC:
- 9 ... 30 V
Netzteil
- Art der Spannungsversorgung:
- External power adapter AC/DC (Optional)
- Ausgangsleistung:
- 60 W
Software
- Betriebssystemkompatibilität:
- Windows IoT Enterprise 10, Linux kernel 4.x
Maße und Gewicht
- Breite:
- 185 mm
- Höhe:
- 54 mm
- Tiefe:
- 131 mm
Betriebsbedingungen
- Temperatur:
- -20 ... 70 °C (Ambient with air flow)
- Feuchtigkeit:
- 10 ... 95 % (non-condensing)
- Vibration:
- Vibration protection w/ HDD condition: Random: 0.5Grms @ 5~500 Hz, IEC60068-2-64; Sinusoidal: 0.5Grms @ 5~500 Hz, IEC60068-2-6; Vibration protection w/ M.2 & SSD condition: Random: 2Grms @ 5~500 Hz, IEC60068-2-64; Sinusoidal: 2Grms @ 5~500 Hz, IEC60068-2-6
- Schock:
- HDD: 20G @ wall mount, half sine, 11ms(operation), IEC60068 2-27; M.2: 50G @ wall mount, half sine, 11ms(operation), IEC60068 2-27
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- Vibration und Schock:
- IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-64
- EMS:
- EN 61000-6-2, EN 61000-6-4
Hersteller
- Name:
- NEXCOM
Produktbeschreibung

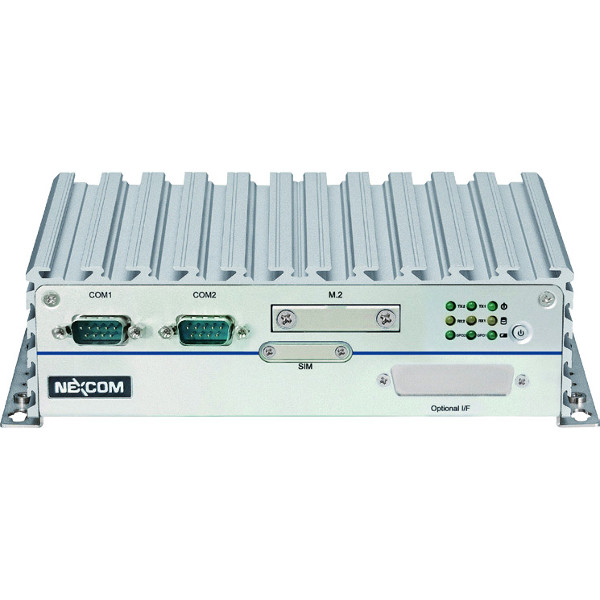

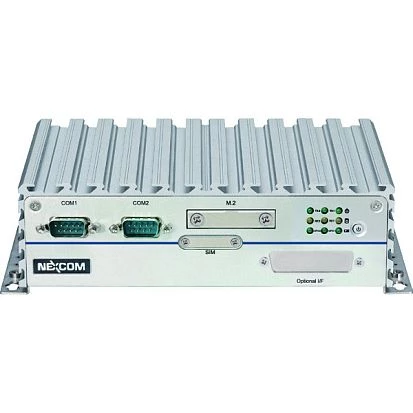

NISE-107 Embedded Server mit Intel Atom x5-E3930, bis 8 GB DDR3L RAM, M.2, 2.5'' Drive Bay, Mini Card, Dual LAN
Der NISE-107 ist ein flexibler, robuster Embedded Server mit vielseitiger I/O wie Serial COM, 8 Bit GPIO, Dual Core CPU und Dual LAN. Für den Embedded Server NISE-107 spricht die hohe Performance eines Intel Atom x5-E3930 Prozessors und eines DDR3L RAM in einem lüfterlosen, robusten Design. Neben Schnittstellen wie seriellem COM, USB, universelles DIO und Dual LAN unterstützt der Box Embedded PC optional Hilscher Automation Modules, 3.5G UMTS/4G LTE und WLAN 802.11 in dem Format Mini Card.
NISE-107 ermöglicht variable Performance mit hoher Energieeffizienz Der aus der Apollo Lake Serie stammende Intel Atom x5-E3930 verwendet eine 14 nm Lithografie für einen Dual Core CPU mit einer Taktfrequenz von 1.30 GHz als Basis und maximal 1.80 GHz im Turbo Boost Mode. Die Auswahl geeigneter Komponenten wie einem bis zu 8 GB DDR3L Low Energy RAM ermöglicht dem NISE-107 eine ausgezeichnete Energiebilanz mit einer Verlustleistung von lediglich 6 Watt TDP für den Prozessor. Zu den unterstützten Speichermedien zählen sowohl eine 2.5'' SSD/HDD in einem internen Drive Bay wie M.2 SSD Module. Beide Varianten kann der Embedded Server als singuläres Laufwerk für Boot und Nutzerdaten oder als kombinierte Lösung für redundante oder erweiterte Speicherung einsetzen. Für die Erweiterung um zusätzliche Komponenten inklusive Hilscher Automation Modules in der Gebäudesteuerung oder der industriellen Produktion bietet der NISE-107 einen Extension Slot in Mini PCI Express.
Dual LAN für redundante Anbindung des NISE-107 Embedded Server Um in einer Funktion als Uplink für weitere Embedded Computer, IoT Gateways oder IP Devices eine hohe Ausfallsicherheit und Transfergeschwindigkeit zu erreichen, verwendet der Industrie PC NISE-107 doppeltes LAN mit getrennten Networkcontrollern und einer Bandbreite von 10/100/1000 Mbit/s je RJ45 Ethernet Port. Optional ist die Anbindung in drahtlose Netzwerke über WWAN mit eingebautem SIM Card Socket oder über WLAN als Client oder Wireless Access Point möglich. Zu den nativen Schnittstellen für Sensoren, Motoren oder externe Hardware inklusive Mikro CPU zählen serielles RS232/422/485 COM über zwei DB-9 Ports, eine 8 Bit GPIO mit vier Channels DI und DO sowie vier USB 3.0 Anschlüsse.
Microsoft Windows IoT Enterprise als Betriebssystem Durch die Verwendung von Microsoft Windows erleichtert der NISE-107 die Einrichtung einer homogenen IT-Infrastruktur und die Entwicklung von Applikationen. Der sehr weite Temperaturbereich von -20° Celsius bis +70° Celsius und eine flexible Eingangsspannung zwischen 9 VDC und 30 VDC erlauben den Betrieb unter harschen industriellen Bedingungen. Die Einsatzbereiche des NISE-107 schließen IoT Steuerserver in der Automation, SCADA Interfaces und Embedded Data Processing in der Industrie und kommerziellen Umgebungen ein.
Dokumentation
NISE-107-Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 2.1 kgNettogewicht: 1.45 kg
