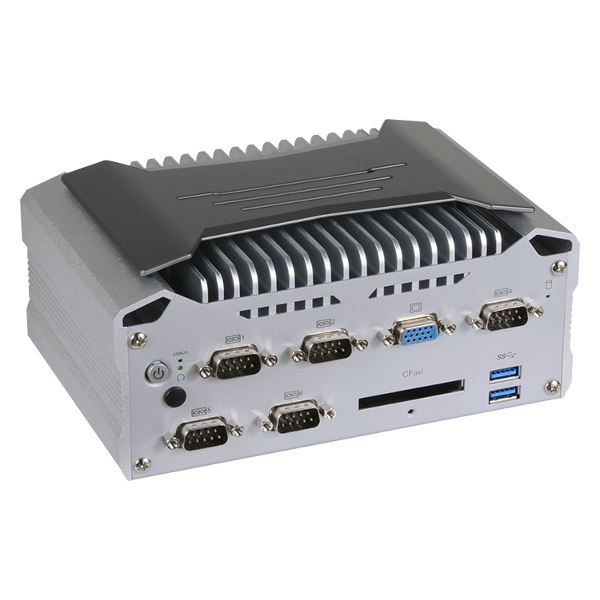

EC70B-SU6864E-668
Modular-Designed Embedded System,Intel Core i7-6600U CPU, 8GB 2133 DDR4, mSATA, M.2, 2xMini PCIe VGA, HDMI, 2xLAN, 2xPoE, 6xCOM, 6xUSB, 8 bit DIO, 15-36V DC-In, -20 +60 Operating Temperature
- Hersteller:
- DFI
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Wall, DIN-Rail mount
- Installierter Prozessor:
- Intel Core i7-6600U
- Betriebssystemkompatibilität:
- Windows 7, Windows 8.1, Windows 10
- Temperatur:
- -20 ... 60 °C
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Wall, DIN-Rail mount
CPU
- Installierter Prozessor:
- Intel Core i7-6600U
- Socket:
- LGA1151
Chipsatz
- Chipsatz:
- Intel Q170
Speicher
- Speichertyp:
- DDR4 2133
- Socket Typ:
- 2xSODIMM 260-pin
- Standard Onboard Speicher:
- 8 GB
Netzwerk Adapter
- Controller Typ:
- Intel I210-AT, Intel i219-LM
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- PoE+ 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 6
- RS-232:
- 2
- RS-232/422/485:
- 4
- USB gesamt:
- 4
- USB 3.0:
- 4
Digital Eingang / Ausgang
- Gesamtanzahl:
- 8
Speichermedium
- 2.5'' Einbauschacht:
- SATA 3
- Anzahl HDD:
- 1
- mSATA Unterstützung:
- Yes
Steckplätze
- Mini-PCIe/Mini Card:
- 2
- M.2:
- 1
Schnittstellen
- Schnittstellen:
- DB15 VGA, Mic In, Line Out
Systemleistung
- Eingangsspannung DC:
- 15 ... 36 V
Software
- Betriebssystemkompatibilität:
- Windows 7, Windows 8.1, Windows 10
Maße und Gewicht
- Breite:
- 82 mm
- Höhe:
- 184 mm
- Tiefe:
- 118.4 mm
Betriebsbedingungen
- Temperatur:
- -20 ... 60 °C
- Feuchtigkeit:
- 5 ... 95 %
Hersteller
- Name:
- DFI
Produktbeschreibung
Für die Einbindung in kritische Arbeitsumgebungen eignet sich ein kompakter lüfterloser Embedded Computer wie der EC70B-SU. Die erhöhten Anforderungen in solchen Umgebungen sind meist der Witterung, Umgebungsbedingungen wie Staub oder sehr hohen oder niedrigen Temperaturbereichen geschuldet. Dank der geringen Abmessungen ist das Gerät auch für platzkritische Anwendungen geeignet und findet problemlos auch in kleinen Schaltschränken Platz. Das Gehäusematerial besteht zum Großteil aus Aluminium und ist deshalb sehr leicht und robust. Während des Betriebs ist das Gerät gegen Erschütterungen von bis zu 5G geschützt, die Operationstemperatur liegt zwischen -20 und 60° C.
Die hohe Rechenleistung des EC70B-SU wird angetrieben von modernem 8GB DDR4 Arbeitsspeicher mit 2133 MHz, dieser ermöglicht wesentlich höhere Taktfrequenzen bei geringerer Leistungsaufnahme. Die zur Verfügung stehenden Prozessoren entstammen alle der 6. Generation von Intel Prozessoren, Codename Skylake. Es stehen der i7-6600U zur Verfügung, welche mit 2600 MHz takten und über eine Leistungsaufnahme von nur 15W verfügen. Der integrierte Intel HD Graphics Chipsatz unterstützt die allerneusten Videocodecs wie HEVC/H.265 und H.264, ideal für einen Einsatz in Kombination mit Netzwerkkameras. Auch grafisch aufwendigere Applikationen wie CAD-Programme profitieren von aktuellen Grafikschnittstellen wie Open GL 5.0, DirectX 12 und OpenCL.
Daten können auf per mSATA oder M.2 angeschlossenen Speichermedien geschrieben werden. Mit zwei regulären Gigabit-Ethernet-Anschlüssen, Platz für eine Full-size sowie eine Half-size PCIe-Karte sowie zwei PoE-Anschlüssen ist der EC70B-SU hinsichtlich der internen Konnektivität bestens gerüstet. Außen befinden ich eine Aussparung für WLAN-Antennen, zwei USB 3.0 Anschlüsse, sowie die Audioanschlüsse des Realtek ALC888 5.1 Soundchips, welche Mic-In und Line-out beinhalten.
Bildsignale können per VGA, HDMI oder DisplayPort ausgegeben werden. Dabei wird die gleichzeitige Ansteuerung von zwei Bildschirmen unterstützt, entweder über VGA+HDMI oder DisplayPort+HDMI. Über den analogen Anschluss werden maximal 2560x1600 Pixel bei 60 Hz angesteuert. Die digitalen Anschlüsse unterstützen 4096x2304 bei 60 Hz (DisplayPort) beziehungsweise 4096x2160 bei 24 Hz (HDMI).
Dokumentation
Größe
Gewicht
Bruttogewicht: 6 kgNettogewicht: 5 kg
