EC531/EC532-SD

EC-532 Industrial Embedded System besitzt Intel Core i3/i5/i7, DDR3 Dual Channel RAM, 2xPCI Express x16, PCI 32 Bit, Dual LAN

Bei dem EC-532 handelt es sich um ein modular aufgebautes Industrie Embedded PC mit einem Intel Core i3/i5/i7, Pentium oder Celeron Prozessor und mehrfachen Steckplätzen für Expansion Cards. Die umfangreiche Ausstattung an Schnittstellen umfasst digitale, serielle und analoge I/O inklusive mehrfachen COM Ports, USB 3.0 oder Dual LAN und eröffnet dem EC-532 eine weitreichende Auswahl an Verwendungsmöglichkeiten.

Das Embedded Industrie System EC-532 setzt auf einen Intel LGA1150 Sockel, der sich mit verschieden leistungsfähigen CPU von einem Celeron Dual Core mit 2.20 GHz bis zu einem Intel Core i7 Quad Core und 3.30 GHz Taktfrequenz bestücken lässt. Für den RAM stellt der EC-532 zwei Bänke in DDR3, die sich als Dual Channel für eine maximale Performance schalten lassen. Als Speichermedien dienen zwei interne SSD/HDD in 2.5'', die der EC-532 auf Bedarf um ein mSATA Modul mit bis zu 128 GB erweitert. Insgesamt verfügt der EC-532 über vier Expansion Slots: Neben Mini PCI Express stellt der EC-532 zwei Steckplätze für PCI Express mit dem Format x16,und einen weiteren Schacht in PCI 32 Bit. Sämtliche Ausgänge sind über Blenden an der Rückseite zugänglich, damit der EC-532 seinem Nutzer den Zugriff auf die entsprechenden Schnittstellen erlaubt.

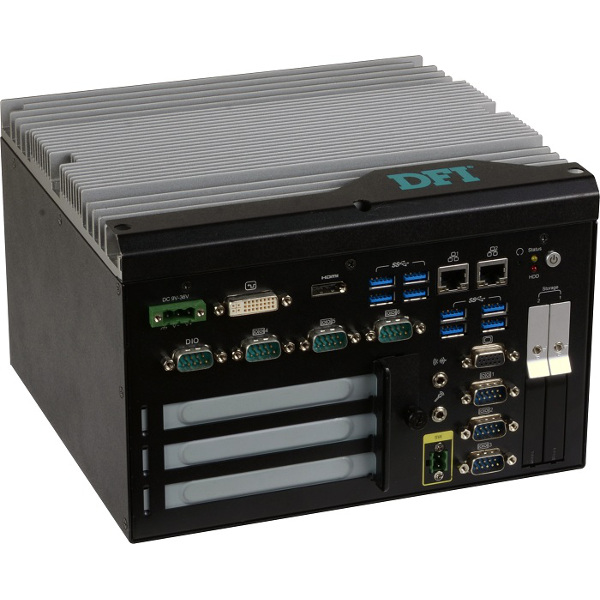

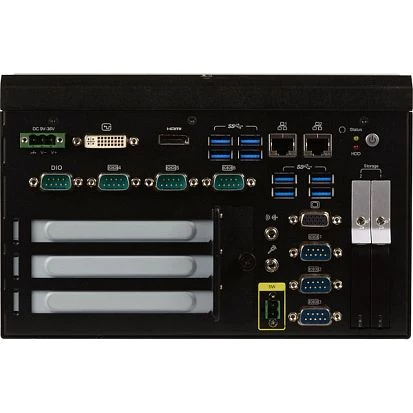

Für die einfache Montage und die übersichtliche und komfortable Verkabelung nutzt der EC-532 ein lüfterloses Design mit Front Access, bei dem alle Schnittstellen inklusive der Extension Slots direkt und leicht zu erreichen sind. Die Ports des EC-532 umfassen in seiner maximalen Konfiguration sechs USB 3.0 und zwei weitere USB 2.0 sowie jeweils drei Serial COM in RS232/422/485 und RS232. Zusätzlich nutzt der EC-532 auch GPIO mit einer 8 Bit DIO, über die Sensoren und Schaltkreise direkt in das Embedded PC System eingebunden werden können. Für Multimedia erlaubt der EC-532 zudem neben Audio In- und Output die grafische Ausgabe über DVI-I und VGA auf zwei unabhängigen Bildschirmen. Die Netzwerkeinbindung erfolgt über Dual LAN mit Gigabit Ethernet, um eine redundante Anbindung des EC-532 zu ermöglichen.

Der EC-532 stellt ein skalierbares und flexibles Embedded System für die raumsparende Montage als Desktop oder Wall Mount, das von seinen ausgezeichneten und vielseitigen Erweiterungsmöglichkeiten profitiert. Einer der wichtigsten Einsatzzwecke des EC-532 ist, spezielle Interfaces und Umgebungen zu stellen, bei der beispielsweise exotische Hardware über PCI oder PCIe angesteuert werden kann.
