In einem groß angelegten Bahnprojekt wurde eine gemeinsame Kommunikationsinfrastruktur für zahlreiche Leitstellen, RDC Systeme (Remote Data Concentrator) und Funksysteme realisiert. Dazu gehörten OLE Terminals und Smart PTT Systeme für die Sprachkommunikation und deren Dokumentation.
Für die Vernetzung kamen industrielle Managed Ethernet Switches von PLANET zum Einsatz. Gefordert waren eine präzise Zeitsynchronisation, die Priorisierung des Sprachverkehrs, eine hohe Verfügbarkeit sowie die zentrale Überwachung der verteilten Netzwerkkomponenten.
Die Herausforderung: zuverlässige Kommunikation über viele Standorte
Die angeschlossenen Systeme waren über eine geografisch verteilte Infrastruktur miteinander zu verbinden. Gleichzeitig musste das Netzwerk unterschiedliche Kommunikationsaufgaben zuverlässig unterstützen.
IEEE 1588 PTP v2 sorgt für die erforderliche präzise Zeitsynchronisation. QoS priorisiert zeitkritischen Sprachverkehr, während VLAN unterschiedliche Dienste und Netzwerkbereiche logisch voneinander trennt. Routing verbindet die erforderlichen Netzsegmente. Eine schnelle Ringwiederherstellung erhöht die Verfügbarkeit bei einer unterbrochenen Verbindung.
Für die Hardware bedeutete dies unterschiedliche Anforderungen an Kupfer und Glasfaserports, Bandbreite, Routing und Einbauform. Im Projekt wurden dafür drei Switch Modelle eingesetzt.
Drei Switch Modelle für unterschiedliche Netzwerkaufgaben

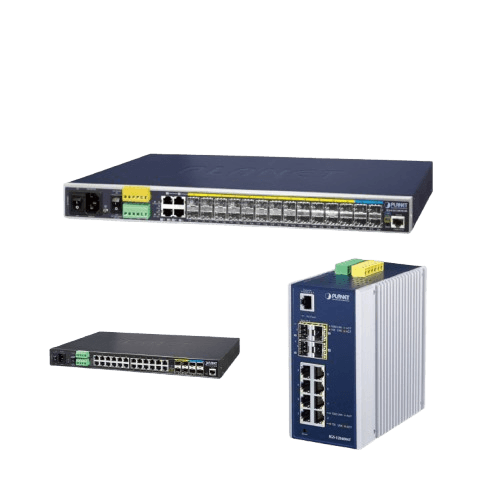

Der IGS-12040MT verbindet acht Gigabit Ethernet Kupferports mit vier SFP Schnittstellen. Seine kompakte Bauform, Hutschienen und Wandmontage sowie der Betriebstemperaturbereich von -40 bis +75 °C eignen sich für industrielle Installationen mit einer Kombination aus lokalen Ethernet Geräten und Glasfaserverbindungen.
Für eine deutlich höhere Glasfaserdichte kam zusätzlich der IGS-6325-20S4C4X zum Einsatz. Das 19 Zoll Modell bietet 14 SFP Ports für 100/1000BASE-X, zehn weitere SFP Ports für 1G/2.5G und vier 10G SFP+ Schnittstellen. Vier gemeinsam genutzte Gigabit Ethernet Kupferports ergänzen die optischen Anschlüsse.
Der IGS-6325-20T4C4X setzt den Schwerpunkt dagegen auf Kupfer: 24 Gigabit Ethernet Ports werden mit vier gemeinsam genutzten SFP Schnittstellen und vier 10G SFP+ Ports kombiniert.
Damit standen innerhalb der realisierten Lösung sowohl kompakte Kupfer und Glasfaseranbindungen als auch hohe Portdichten und 10G Verbindungen zur Verfügung. Die beiden IGS-6325 Modelle unterstützen zusätzlich statisches IPv4/IPv6 Routing und OSPFv2.
Zeitsynchronisation, Sprachpriorisierung und Redundanz
Die Switches unterstützen IEEE 1588 PTP v2 und stellen damit die für das Projekt erforderliche gemeinsame Zeitbasis bereit. Das ist insbesondere für verteilte Kommunikationssysteme wichtig, bei denen Ereignisse und Sprachaufzeichnungen zeitlich eindeutig zugeordnet werden müssen.
QoS priorisiert die Sprachkommunikation auch bei hoher Netzwerklast. VLAN trennt unterschiedliche Dienste und Datenströme logisch voneinander. Routing und schnelle Ringwiederherstellung ergänzen die Funktionen für eine stabile Kommunikation zwischen den verteilten Systemen.
Damit wurden Zeitsynchronisation, Sprach und Datenübertragung sowie Verfügbarkeit nicht als getrennte Aufgaben betrachtet, sondern innerhalb derselben Managed Ethernet Infrastruktur umgesetzt.
Zentrale Überwachung statt Wartung an jedem Standort
Bei einer geografisch verteilten Installation ist neben der Verbindungstechnik auch die laufende Überwachung entscheidend. Im Projekt kamen dafür NMS-500 und NMS-1000V als zentrale Managementsysteme zum Einsatz.
Topologieansichten, automatische Geräteerkennung, Statusüberwachung, Ereignisalarme und Remote Firmware Updates ermöglichen die Kontrolle der Netzwerkkomponenten von einer zentralen Stelle. Störungen können dadurch schneller erkannt und eingegrenzt werden, während sich der Wartungsaufwand an den einzelnen Standorten reduziert.
Bewährte Lösung für die Bahnkommunikation
Der realisierte Einsatz zeigt, wie industrielles Ethernet, Glasfaser, 10G, Layer 3 Routing, IEEE 1588 PTP, QoS, VLAN, Ringredundanz und zentrales Netzwerkmanagement in einer umfangreichen Kommunikationsinfrastruktur für den Bahnverkehr zusammenspielen.
Bei vergleichbaren Projekten bestimmen unter anderem Anzahl und Art der Anschlüsse, Übertragungsentfernungen, Bandbreite, Zeitsynchronisation, Redundanz, Stromversorgung und Umgebungsbedingungen die Auswahl der geeigneten Komponenten.
Planen Sie ein Projekt für Leitstellen, Funkkommunikation oder andere Kommunikationssysteme im Bahnverkehr? Senden Sie uns Ihre technischen Anforderungen. Wir helfen gerne bei der Auswahl der passenden Komponenten.
