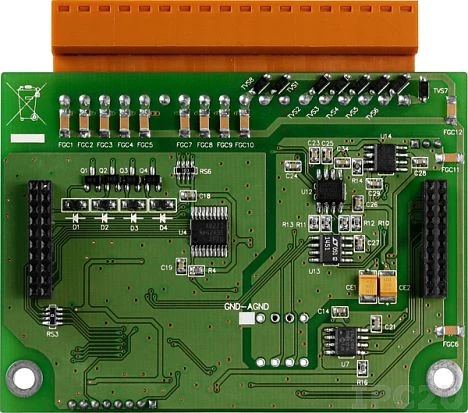

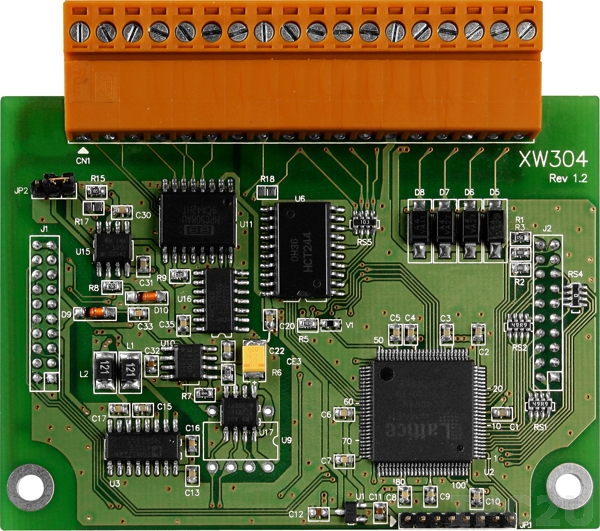

XW304

XW304

ART. NR.:: 66241600

6-channel A/D (+/- 5 V or 0 ... 5 V), 1-channel D/A (+/- 5 V), 4-channel D/O, 4-channel D/I (RoHS)

Preis auf Anfrage

Aufbau

Gehäuse

Open-Frame

Einbaumöglichkeit

Einbau

Analog Eingang

Anzahl

6

Anzahl der Bits

12 Bit

Spannungseingang

+/-5 V, 0...5 V

Abtastfrequenz

4 Hz

Single-Ended

8

Analog Ausgang

Anzahl

1

DAC Bitrate

12 Bit

Spannungsbereich

+/-5 V

Digital Eingang

Gesamtanzahl

4

Typ

Dry contact

Digital Ausgang

Gesamtanzahl

4

Typ

Open-Collector

Sink/Source

Stromziehend (Sink)

Ausgangsspannung

10~40 V

Max. Ausgangsstrom

200 mA

Maße und Gewicht

Breite

66 mm

Tiefe

17 mm

Höhe

82 mm

Maße

Bruttogewicht

0.8 kg
