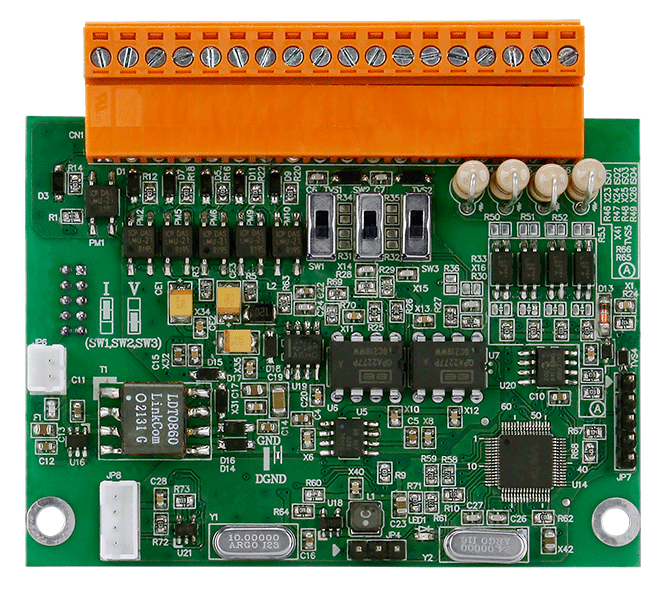

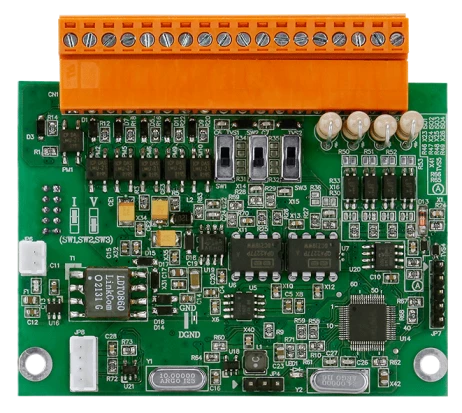

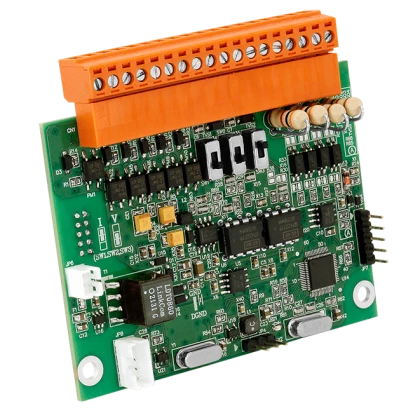

XV315

XV315

ART. NR.:: 11631700

3-ch RTD Input, 3-ch AO and 4-ch DI(Wet) Expansion Board, 5VDC-in

Preis auf Anfrage

Aufbau

Gehäuse

Open-Frame

Einbaumöglichkeit

Einbau

Analog Eingang

Anzahl

3

Anzahl der Bits

16 Bit

Abtastfrequenz

10 Hz

Thermischer Widerstand

Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000

Analog Ausgang

Anzahl

3

DAC Bitrate

12 Bit

Spannungsbereich

0...10 V

Stromausgang

0...20 mA, 4...20 mA

Digital Eingang

Gesamtanzahl

4

Typ

Wet contact

Pegel der Logik "0"

0~1 V

Pegel der Logik "1"

3.5~30 V

Sink/Source

Wet Kontakt- Sink/Source

Zählerbereich

32 Bit

Max. Frequenz

3 kHz

Stromversorgung

Eingangsspannung DC

5..5 V

Maße und Gewicht

Breite

59 mm

Tiefe

82 mm

Höhe

13 mm

Betriebsbedingungen

Maximale Betriebstemperatur

-25..75 °C

Luftfeuchtigkeit

10-90%

Maße

Bruttogewicht

0.1 kg

Nettogewicht

0.09 kg
