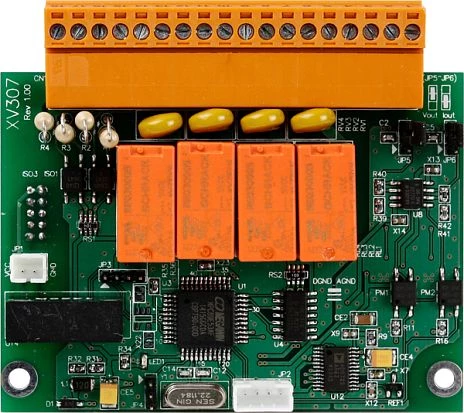

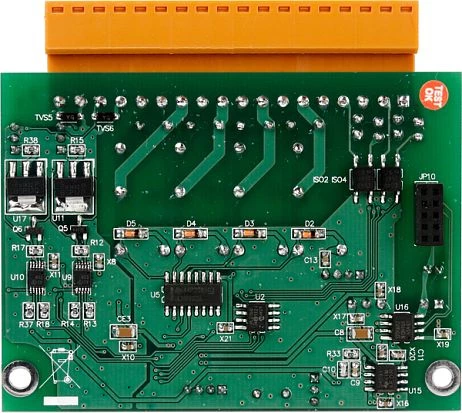

XV307

XV307

ART. NR.:: 07896300

2-channel Analog Output, 4-channel Digital Input and 4-channel Relay Output Expansion Board (RoHS)

Preis auf Anfrage

Aufbau

Gehäuse

Open-Frame

Einbaumöglichkeit

Einbau

Analog Ausgang

Anzahl

2

DAC Bitrate

12 Bit

Spannungsbereich

0...5 V, 0...10 V, +/-5 V, +/-10 V

Stromausgang

0...20 mA, 4...20 mA

Digital Eingang

Gesamtanzahl

4

Typ

Wet contact

Pegel der Logik "0"

0~1 V

Pegel der Logik "1"

3.5~50 V

Sink/Source

Wet Kontakt- Sink/Source

Digital Ausgang

Gesamtanzahl

4

Typ

Electromagnetic relay

Relais (Form A)

4

Max. Strom für Relaiskontakte

6A@240V AC, 6A@35V DC

Stromversorgung

Eingangsspannung DC

5..5 V

Maße und Gewicht

Breite

59 mm

Tiefe

13 mm

Höhe

89 mm

Betriebsbedingungen

Maximale Betriebstemperatur

-25..75 °C

Normen und Zertifikate

EMS

IEC 61000-4-2

Maße

Bruttogewicht

0.1 kg

Nettogewicht

0.1 kg
