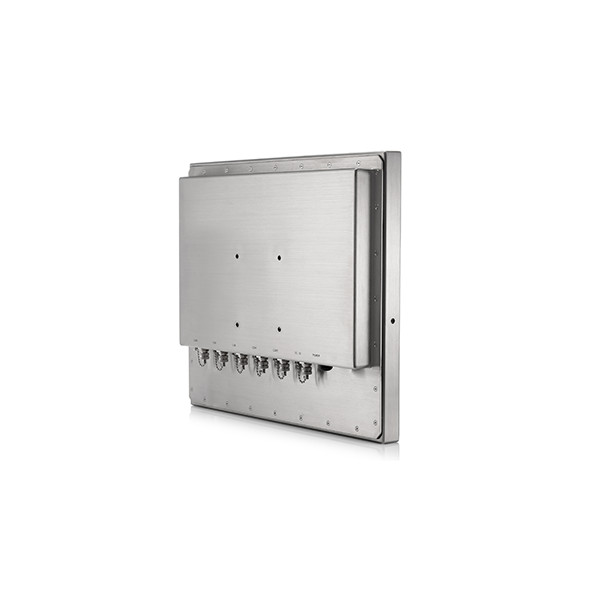

WTP-8J66-15
15" Fanless Panel PC, Full IP66/69K, Stainless Steel, 1280x768, 350cd/m2, Resistive Touch, Intel Celeron J6412 2.6GHz CPU, 4GB DDR4 RAM, 500GB HDD, HDMI, VGA, M12(1x2.5GbE LAN, 4xUSB, 2xCOM, DC-In), 3xM.2, PCIe 3.0 x1, Audio, 12-28VDC-in, 0..40C
- Hersteller:
- Wincomm
- Gehäuse:
- Edelstahl
- Schutzlevel Frontseite (Panel):
- IP69K
- Schutzlevel Gehäuse:
- IP66, NEMA 4X
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 15 "
- Maximale Auflösung:
- 1280 x 768 Dots
- Touch Screen Art:
- resistiv
- Unterstützte Prozessoren:
- Intel Celeron
- Gehäuse:
- Edelstahl
- Einbaumöglichkeit:
- Wall VESA 100
- Schutzlevel Frontseite (Panel):
- IP69K
- Schutzlevel Gehäuse:
- IP66, NEMA 4X
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 15 "
- Maximale Auflösung:
- 1280 x 768 Dots
- Seitenverhältnis:
- 5:4
- Helligkeit:
- 350 Cd/m2
- Kontrastverhältnis:
- 800 : 1
- Touch Screen Art:
- resistiv
- CPU Generation/Familie:
- Elkhart Lake
- Unterstützte Prozessoren:
- Intel Celeron
- Installierter Prozessor:
- Intel Celeron J6412
- Socket:
- CPU onboard
- Frequenz:
- 2 GHz (Up to 2.6GHz)
- Chipsatz:
- Intel SoC
- Speichertyp:
- DDR4 RAM
- Socket Typ:
- 2xSODIMM 260-pin
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 32 GB
- ECC:
- No
- Grafikcontroller:
- Intel UHD Graphics
- 2.5'' Einbauschacht:
- SATA 3
- Anzahl HDD:
- 1
- Vorinstallierte Speicherkapazität:
- 128 GB (2.5" SSD)
- M.2 SSD Unterstützung:
- Yes (Through M.2 2242/2260/2280 Key-M)
- SATA 3 Channels:
- 1
- COM gesamt:
- 2
- RS-232/422/485:
- 2
- COM-Anschluss:
- 2x M12
- USB gesamt:
- 2 (max 4 USB using special cable M12 to 2x USB cable (2 USB Port) (cable length is 2 meters))
- USB 2.0:
- 2
- Ethernet gesamt:
- 1
- 2,5 Gbit/s:
- 1 (M12 Connector)
- WLAN IEEE-Norm:
- Yes (Optional through M.2 2230 Key-E)
- Anzahl SIM Kartenhalter:
- Yes, 1 (Socket connected to M.2 Key-B)
- Bluetooth:
- Yes (Optional through M.2 2230 Key-E)
- Gesamtanzahl:
- 3
- M.2:
- 3 (1x 2242/2260/2280 Key-M (PCIe x4 Gen4 / SATA) for SSD, 1x 3042/3052 Key-B (PCIe x1, USB3.2/USB2.0) with SIM for 4G/5G, 1x 2230 Key-E (PCIe, USB2.0) for WiFi/BT)
- 2.5" intern:
- 1
- Typ:
- Lüfterlos
- Schnittstellen:
- DB15 VGA, HDMI, M12 DC-in, 2x8-pin M12 USB, 2x8-pin M12 COM, M12 LAN
- Eingangsspannung DC:
- 12 ... 28 V
- Art der Spannungsversorgung:
- External power adapter AC/DC
- Betriebssystemkompatibilität:
- Windows 10, Windows 11
- Temperatur:
- 0 ... 50 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Breite:
- 395 mm
- Höhe:
- 309.5 mm
- Tiefe:
- 58 mm
- Zertifizierungen:
- CE, FCC Class B, VCCI
- Name:
- Wincomm
WTP-8J66-15 Industrie Panel PC mit Intel Quad Core CPU, max. 32 GB DDR4 RAM, XGA 15'' Touchscreen, 3xM.2 Erweiterungsslots
Durch die Kombination aus einem Intel Prozessor aus der Generation "Elkhart Lake" und einem vollständig nach IP66/67/69K zertifizierten Gehäuse positioniert sich der WTP-8J66-15 als flexibel einsetzbarer Fanless Panel PC, der zahlreiche Möglichkeiten für die Anbindung der Peripherie, eine Individualisierung der Schnittstellen und eine Optimierung des Systems bietet.
Bei dem Intel Celeron J6412 handelt es sich um eine AMD64 Quad Core CPU aus dem Segment für Embedded PC, die bei lediglich 10 Watt TDP eine Taktfrequenz von bis zu 2.60 GHz für Spitzenlasten liefert. Als temporäre und permanente Speichermedien verwendet der WTP-8J66-15 bis zu 32 GB DDR4 RAM auf zwei Modulen im parallelen Dual Channel Modus, eine M.2 M Key SSD als primäres Bootmedium und optional ein zusätzliches HDD/SSD Laufwerk in einem 2.5'' Drive Bay. Bei einem kompakten Format von 15'' besitzt der WTP-8J66-15 eine überdurchschnittliche Anzahl an Erweiterungsslots, die unter anderem Steckplätze für PCI Express x1, drei M.2 Erweiterungskarten und einen Socket für SIM Karten einschließt.
Der 15'' Touchscreen besitzt eine XGA Auflösung von 1024 x 768 Pixeln und verwendet das auf technische Anwendungen und Büroumgebungen optimierte Bildformat 4:3. Für zusätzliche Displays stellt der WTP-8J66-15 analoges VGA und HDMI 2.0b zur Verfügung und unterstützt bis zu drei verbundene, geklonte oder unabhängige Desktops. Weitere native Schnittstellen schließen USB 2.0 und 3.0, Serial COM RS232 sowie Gigabit Ethernet LAN ein, wobei die konkrete Zahl ebenfalls von der gewählten Art der Anschlüsse abhängt: Neben wasserdichten M12 Konnektoren bietet der Hersteller ebenfalls ein optionales Cable Gland für bis zu fünf externe Verbindungen an, das unter anderem Dual LAN oder vierfaches USB ermöglicht.
Für den Betrieb unter industriellen oder harschen Bedingungen arbeitet der WTP-8J66-15 lüfterlos in einem Temperaturbereich von 0° Celsius bis 50° Celsius und erlaubt eine Individualisierung, zum Beispiel durch Optical Bonding mit einer Helligkeit von 1000 cd/m². Das typische Einsatzszenario reicht von der Maschinen- und Anlagensteuerung in der klassischen Produktion oder Industrie 4.0 bis zu H2M-Interfaces in der IoT-Automatisierung und Customer Terminals oder Infotainment.
Größe
Gewicht
Bruttogewicht: 9.4 kgNettogewicht: 8.4 kg
