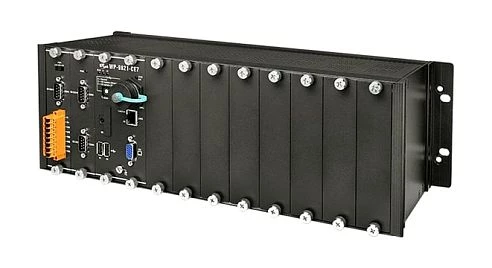

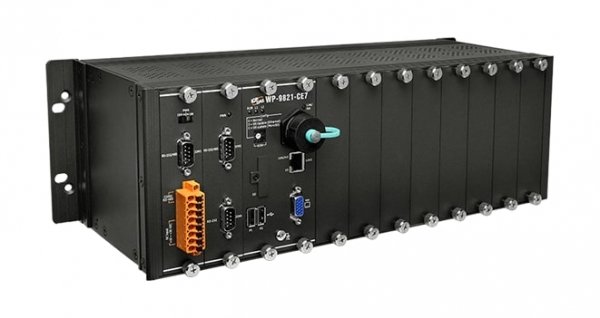

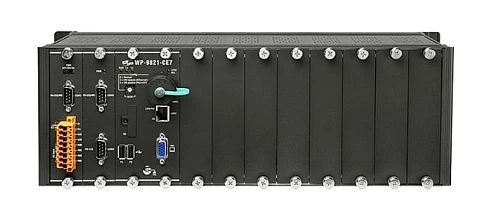

WP-9821-CE7
Im Gegensatz zu traditionellen SPS mit proprietären Programmierumgebungen läuft die WP-9000-CE7-Serie auf .NET Compact Framework 3.5 und wird mit Microsoft Visual Studio .NET 2008 in C#, Visual Basic .NET und C++ programmiert — industrielle Steuerungsanwendungen können von Standard-Windows-Software-Ingenieuren ohne IEC-61131-3-Leiterlogik-Tools entwickelt und gewartet werden. Integrierte Dienste umfassen einen Webserver (VBScript und JavaScript), einen FTP-Server und einen Embedded-SQL-Server für lokale Datenprotokollierung, Remote-Browser-basierte Prozessvisualisierung und strukturierten Datenbankzugriff auf Historian-Daten ohne zusätzliche Middleware.
Key Features
- ARM Cortex-A8 1,0 GHz, Windows CE 7.0, .NET Compact Framework 3.5: Deterministische, latenzarme Ausführungsumgebung für industrielle Steuerungsaufgaben; Anwendungsentwicklung in C#, VB.NET und C++ mit Visual Studio .NET 2008 — keine IEC-61131-3-Schulungskosten; 512 MB DDR3 SDRAM für Multi-Task-Runtime neben Web-, FTP- und SQL-Server-Diensten gleichzeitig
- 8 Erweiterungsslots für I-9K und I-97K Module — hochdichtes Mixed I/O: WP-9821-CE7 mit acht Backplane-Slots für I-9K-Hochleistungs-I/O-Module (16-Bit/18-Bit-Analog-Eingang, Analog-Ausgang, Digital-I/O, Counter/Frequenz) und I-97K Seriell-Kommunikations-Module für RS-232/RS-485-Kanal-Erweiterung
- Vier isolierte serielle COM-Ports — RS-232 und RS-485 mit 3000 VDC: Zwei dedizierte RS-232/RS-485-Ports mit 3000 VDC galvanischer Isolierung; zwei weitere konfigurierbar als RS-232 oder RS-485 für PLCs, Antriebe, Instrumente, Barcode-Lesegeräte und Modbus-RTU-Feldgeräte — alle vier unabhängig adressierbar für simultane Multi-Geräte-Seriell-Kommunikation
- Dual 10/100/1000 Mbps Ethernet — redundant und segmentiert: Zwei unabhängige GbE-Ports für OT/IT-Netzwerktrennung: einer für Steuerungsnetz (SCADA, OPC-Server, Modbus-TCP-Master), zweiter für IT-Konnektivität für Web-Browser-Zugriff, FTP-Dateitransfer und SQL-Historian-Abfragen
- Integrierter Web-, FTP- und Embedded-SQL-Server: Drei Server-Dienste laufen gleichzeitig ohne zusätzliche Softwarelizenzen: Webserver für Browser-basierte Prozessmonitoring-Seiten; FTP-Server für Remote-Datensammlung; SQL-Server für strukturierte Prozessdaten-Speicherung und -Abfrage
- 1000 VDC isolierter Stromeingang, redundante Stromversorgung und Relaisausgang: DC +10 bis +30 V mit 1000 VDC Isolierung; redundanter Stromeingang mit zwei unabhängigen Anschlüssen; Relaisausgang für Stromversorgungsstatus-Meldung; IP30; −25 °C bis +75 °C; optionale SD-Karte bis 32 GB; CE/UKCA/FCC/RoHS/WEEE-zertifiziert
WP-9000-CE7 Serienvergleich
| Modell | Erweiterungsslots |
|---|---|
| WP-9221-CE7 | 2 Slots |
| WP-9421-CE7 | 4 Slots |
| WP-9821-CE7 | 8 Slots |
Use Cases
Industrielle Prozesssteuerung und Monitoring
Acht Erweiterungsslots nehmen eine maßgeschneiderte Mischung aus I-9K-Analog-Eingang-, Analog-Ausgang- und Digital-I/O-Modulen auf. Drucktransducer, Temperatursensoren (4–20 mA, 0–10 V, Thermoelemente), Durchflussmesser und Ventilaktuatoren verbinden sich direkt über I-9K-Module mit dem PAC-Backplane; der Cortex-A8 führt PID-Schleifen, Sollwert-Rampen und Alarmlogik ohne externe SPS oder DCS aus.
SCADA Master Station mit lokalem Web-HMI
Der integrierte Webserver liefert Browser-basierte Prozessmonitoring- und Steuerungsseiten in VBScript und JavaScript an jeden verbundenen PC, Tablet oder HMI-Panel ohne dedizierte SCADA-Software-Server-Lizenz. Dual-Ethernet-Ports trennen HMI-Zugriff von Steuerungsnetz-Kommunikation — alles von einem einzigen WP-9821-CE7 ohne zusätzlichen Server-PC im Panel.
Multi-Protokoll-Serial-Gateway und Datenkonzentrator
Vier unabhängige isolierte COM-Ports kommunizieren gleichzeitig mit mehreren Feldgeräten auf verschiedenen Seriell-Protokollen; I-97K-Seriell-Kommunikations-Module in den Erweiterungsslots fügen weitere RS-232- oder RS-485-Kanäle hinzu. Der WP-9821-CE7 aggregiert Daten aller angeschlossenen Seriell-Geräte in die SQL-Datenbank und präsentiert eine einheitliche Modbus-TCP- oder OPC-Schnittstelle über Ethernet für übergeordnete SCADA- oder MES-Systeme.
FAQ
Welchen Prozessor und welches Betriebssystem verwendet die WP-9000-CE7-Serie?
ARM Cortex-A8 bei 1,0 GHz mit Windows CE 7.0 und .NET Compact Framework 3.5; Anwendungsentwicklung in C#, VB.NET und C++ mit Visual Studio .NET 2008; 512 MB DDR3 SDRAM, 256 MB Flash, 128 KB MRAM, 16 KB EEPROM.
Welche I/O-Module sind kompatibel?
I-9K-Hochleistungs-I/O-Module (16-Bit/18-Bit-Analog-Eingang, Analog-Ausgang, Digital-I/O, Counter/Frequenz) und I-97K-Seriell-Kommunikations-Module; WP-9221-CE7: 2 Slots, WP-9421-CE7: 4 Slots, WP-9821-CE7: 8 Slots.
Welche integrierten Server-Dienste bietet die WP-9000-CE7?
Webserver (VBScript/JavaScript), FTP-Server und Embedded-SQL-Server — alle drei gleichzeitig auf Windows CE 7.0 ohne zusätzliche Softwarelizenzen.
Welcher Stromeingang und unterstützt die WP-9000-CE7 redundante Stromversorgung?
DC +10 bis +30 V mit 1000 VDC galvanischer Isolierung; redundanter Stromeingang mit zwei unabhängigen Versorgungsverbindungen und automatischem Umschalten; Relaisausgang für Stromversorgungsstatus an externes Monitoring-System.
Im Gegensatz zu traditionellen SPS mit proprietären Programmierumgebungen läuft die WP-9000-CE7-Serie auf .NET Compact Framework 3.5 und wird mit Microsoft Visual Studio .NET 2008 in C#, Visual Basic .NET und C++ programmiert — industrielle Steuerungsanwendungen können von Standard-Windows-Software-Ingenieuren ohne IEC-61131-3-Leiterlogik-Tools entwickelt und gewartet werden. Integrierte Dienste umfassen einen Webserver (VBScript und JavaScript), einen FTP-Server und einen Embedded-SQL-Server für lokale Datenprotokollierung, Remote-Browser-basierte Prozessvisualisierung und strukturierten Datenbankzugriff auf Historian-Daten ohne zusätzliche Middleware.
Key Features
- ARM Cortex-A8 1,0 GHz, Windows CE 7.0, .NET Compact Framework 3.5: Deterministische, latenzarme Ausführungsumgebung für industrielle Steuerungsaufgaben; Anwendungsentwicklung in C#, VB.NET und C++ mit Visual Studio .NET 2008 — keine IEC-61131-3-Schulungskosten; 512 MB DDR3 SDRAM für Multi-Task-Runtime neben Web-, FTP- und SQL-Server-Diensten gleichzeitig
- 8 Erweiterungsslots für I-9K und I-97K Module — hochdichtes Mixed I/O: WP-9821-CE7 mit acht Backplane-Slots für I-9K-Hochleistungs-I/O-Module (16-Bit/18-Bit-Analog-Eingang, Analog-Ausgang, Digital-I/O, Counter/Frequenz) und I-97K Seriell-Kommunikations-Module für RS-232/RS-485-Kanal-Erweiterung
- Vier isolierte serielle COM-Ports — RS-232 und RS-485 mit 3000 VDC: Zwei dedizierte RS-232/RS-485-Ports mit 3000 VDC galvanischer Isolierung; zwei weitere konfigurierbar als RS-232 oder RS-485 für PLCs, Antriebe, Instrumente, Barcode-Lesegeräte und Modbus-RTU-Feldgeräte — alle vier unabhängig adressierbar für simultane Multi-Geräte-Seriell-Kommunikation
- Dual 10/100/1000 Mbps Ethernet — redundant und segmentiert: Zwei unabhängige GbE-Ports für OT/IT-Netzwerktrennung: einer für Steuerungsnetz (SCADA, OPC-Server, Modbus-TCP-Master), zweiter für IT-Konnektivität für Web-Browser-Zugriff, FTP-Dateitransfer und SQL-Historian-Abfragen
- Integrierter Web-, FTP- und Embedded-SQL-Server: Drei Server-Dienste laufen gleichzeitig ohne zusätzliche Softwarelizenzen: Webserver für Browser-basierte Prozessmonitoring-Seiten; FTP-Server für Remote-Datensammlung; SQL-Server für strukturierte Prozessdaten-Speicherung und -Abfrage
- 1000 VDC isolierter Stromeingang, redundante Stromversorgung und Relaisausgang: DC +10 bis +30 V mit 1000 VDC Isolierung; redundanter Stromeingang mit zwei unabhängigen Anschlüssen; Relaisausgang für Stromversorgungsstatus-Meldung; IP30; −25 °C bis +75 °C; optionale SD-Karte bis 32 GB; CE/UKCA/FCC/RoHS/WEEE-zertifiziert
WP-9000-CE7 Serienvergleich
| Modell | Erweiterungsslots |
|---|---|
| WP-9221-CE7 | 2 Slots |
| WP-9421-CE7 | 4 Slots |
| WP-9821-CE7 | 8 Slots |
Use Cases
Industrielle Prozesssteuerung und Monitoring
Acht Erweiterungsslots nehmen eine maßgeschneiderte Mischung aus I-9K-Analog-Eingang-, Analog-Ausgang- und Digital-I/O-Modulen auf. Drucktransducer, Temperatursensoren (4–20 mA, 0–10 V, Thermoelemente), Durchflussmesser und Ventilaktuatoren verbinden sich direkt über I-9K-Module mit dem PAC-Backplane; der Cortex-A8 führt PID-Schleifen, Sollwert-Rampen und Alarmlogik ohne externe SPS oder DCS aus.
SCADA Master Station mit lokalem Web-HMI
Der integrierte Webserver liefert Browser-basierte Prozessmonitoring- und Steuerungsseiten in VBScript und JavaScript an jeden verbundenen PC, Tablet oder HMI-Panel ohne dedizierte SCADA-Software-Server-Lizenz. Dual-Ethernet-Ports trennen HMI-Zugriff von Steuerungsnetz-Kommunikation — alles von einem einzigen WP-9821-CE7 ohne zusätzlichen Server-PC im Panel.
Multi-Protokoll-Serial-Gateway und Datenkonzentrator
Vier unabhängige isolierte COM-Ports kommunizieren gleichzeitig mit mehreren Feldgeräten auf verschiedenen Seriell-Protokollen; I-97K-Seriell-Kommunikations-Module in den Erweiterungsslots fügen weitere RS-232- oder RS-485-Kanäle hinzu. Der WP-9821-CE7 aggregiert Daten aller angeschlossenen Seriell-Geräte in die SQL-Datenbank und präsentiert eine einheitliche Modbus-TCP- oder OPC-Schnittstelle über Ethernet für übergeordnete SCADA- oder MES-Systeme.
FAQ
Welchen Prozessor und welches Betriebssystem verwendet die WP-9000-CE7-Serie?
ARM Cortex-A8 bei 1,0 GHz mit Windows CE 7.0 und .NET Compact Framework 3.5; Anwendungsentwicklung in C#, VB.NET und C++ mit Visual Studio .NET 2008; 512 MB DDR3 SDRAM, 256 MB Flash, 128 KB MRAM, 16 KB EEPROM.
Welche I/O-Module sind kompatibel?
I-9K-Hochleistungs-I/O-Module (16-Bit/18-Bit-Analog-Eingang, Analog-Ausgang, Digital-I/O, Counter/Frequenz) und I-97K-Seriell-Kommunikations-Module; WP-9221-CE7: 2 Slots, WP-9421-CE7: 4 Slots, WP-9821-CE7: 8 Slots.
Welche integrierten Server-Dienste bietet die WP-9000-CE7?
Webserver (VBScript/JavaScript), FTP-Server und Embedded-SQL-Server — alle drei gleichzeitig auf Windows CE 7.0 ohne zusätzliche Softwarelizenzen.
Welcher Stromeingang und unterstützt die WP-9000-CE7 redundante Stromversorgung?
DC +10 bis +30 V mit 1000 VDC galvanischer Isolierung; redundanter Stromeingang mit zwei unabhängigen Versorgungsverbindungen und automatischem Umschalten; Relaisausgang für Stromversorgungsstatus an externes Monitoring-System.
