WADE-8132

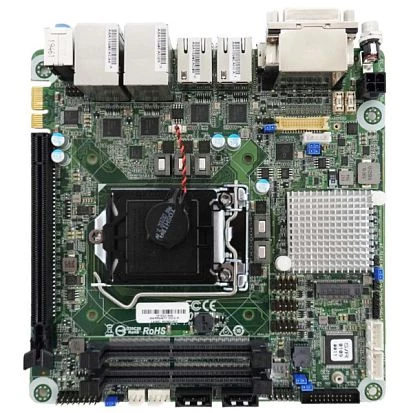

WADE-8132

Portwell
ART. NR.:: 57356100
Embedded Board Mini-ITX, support 8th/9th Gen Intel Core i3/ i5/ i7 LGA-1151 chipset Q370, DDR4, DisplayPort/LVDS/HDMI/DVI-D, 4xGb LAN, 2xSATA, 4xCOM, 4xUSB 3.2 Gen 2, 4xUSB 2.0, 1xPCI Express x16, 1xPCI Express x1, 2x M.2 Key M, 0..60 C, 12V DC
Preis auf Anfrage
Verfügbar
Verfügbar

CPU
CPU-Support-Typ
Core i3, Core i5, Core i7
Socket
LGA1151
Chipsatz
Chipsatz
Intel Q370
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
Maximum Speicher
64 GB
Bauweise
herausnehmbar
Ethernet
Controller Typ
Intel i210
Ethernet gesamt
4
10/100/1000 Mbit/s
4
Schnittstellen Seriell / Parallel
USB gesamt
10
USB 2.0
6
USB v3.x
4
Steckplätze
PCI Express x16
1
PCI Express x1
1
M.2
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware
Schnittstellen
Schnittstellen
DVI-D, LVDS, HDMI, 4xRJ45, 10xUSB, Display port
Maße und Gewicht
Breite
170 mm
Länge
170 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1 kg
Nettogewicht
0.7 kg
CPU
CPU-Support-Typ
Core i3, Core i5, Core i7
Socket
LGA1151
Chipsatz
Chipsatz
Intel Q370
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
Maximum Speicher
64 GB
Bauweise
herausnehmbar
Ethernet
Controller Typ
Intel i210
Ethernet gesamt
4
10/100/1000 Mbit/s
4
Schnittstellen Seriell / Parallel
USB gesamt
10
USB 2.0
6
USB v3.x
4
Steckplätze
PCI Express x16
1
PCI Express x1
1
M.2
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware
Schnittstellen
Schnittstellen
DVI-D, LVDS, HDMI, 4xRJ45, 10xUSB, Display port
Maße und Gewicht
Breite
170 mm
Länge
170 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1 kg
Nettogewicht
0.7 kg
CPU
CPU-Support-Typ
Core i3, Core i5, Core i7
Socket
LGA1151
Chipsatz
Chipsatz
Intel Q370
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
Maximum Speicher
64 GB
Bauweise
herausnehmbar
Ethernet
Controller Typ
Intel i210
Ethernet gesamt
4
10/100/1000 Mbit/s
4
Schnittstellen Seriell / Parallel
USB gesamt
10
USB 2.0
6
USB v3.x
4
Steckplätze
PCI Express x16
1
PCI Express x1
1
M.2
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware
Schnittstellen
Schnittstellen
DVI-D, LVDS, HDMI, 4xRJ45, 10xUSB, Display port
Maße und Gewicht
Breite
170 mm
Länge
170 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1 kg
Nettogewicht
0.7 kg
CPU
CPU-Support-Typ
Core i3, Core i5, Core i7
Socket
LGA1151
Chipsatz
Chipsatz
Intel Q370
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
Maximum Speicher
64 GB
Bauweise
herausnehmbar
Ethernet
Controller Typ
Intel i210
Ethernet gesamt
4
10/100/1000 Mbit/s
4
Schnittstellen Seriell / Parallel
USB gesamt
10
USB 2.0
6
USB v3.x
4
Steckplätze
PCI Express x16
1
PCI Express x1
1
M.2
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware
Schnittstellen
Schnittstellen
DVI-D, LVDS, HDMI, 4xRJ45, 10xUSB, Display port
Maße und Gewicht
Breite
170 mm
Länge
170 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
1 kg
Nettogewicht
0.7 kg

Dokumente
Datasheet_WADE_8132__39217918.pdf
Dokumente
Datasheet_WADE_8132__39217918.pdf
Dokumente
Datasheet_WADE_8132__39217918.pdf
Dokumente
Datasheet_WADE_8132__39217918.pdf

Produktanfrage
