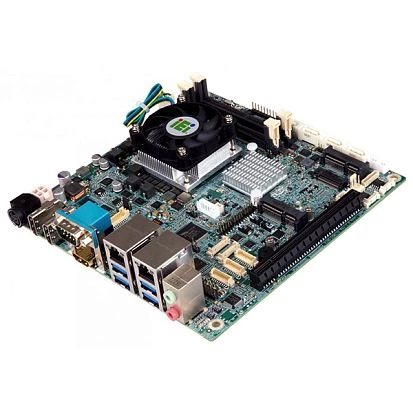

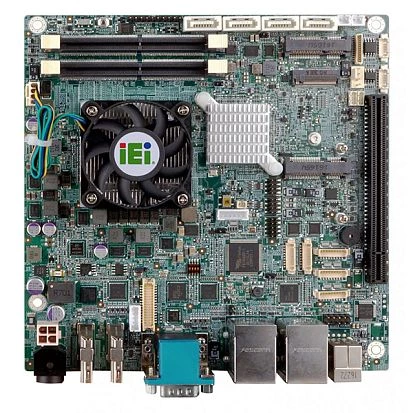

KINO-DCM236-E3

KINO-DCM236-E3

IEI
ART. NR.:: 07460300
Mini-ITX Intel Xeon E3-1505M v5(45W), 2x260-pin DDR4 SO-DIMM 2133MHz, 1xLVDS, 3xHDMI, 4xSATA 6 Gb/s, 3xRS-232, 2xRS-232/422/485, 4xUSB 3.0, 1xPCIe x16, 1xM.2, 2x PCIe Mini, 2xLAN, 2xAudio jack, 1xFront audio
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
Mini-ITX
Aufbau
Typ
Aktiver Lüfter
CPU
CPU-Support-Typ
Xeon
Chipsatz
Chipsatz
Intel CM236
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
Yes
Maximum Speicher
64 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
LVDS, 3xHDMI
Ethernet
Controller Typ
Intel i211, Intel i219-LM
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
6
RS-232
4
RS-232/422/485
2
USB gesamt
8
USB 2.0
4
USB v3.x
4
Audio
Audio Controller
Realtek ALC662
Schnittstelle
RAID Levels
1, 5, 10
mSATA
1
Steckplätze
Gesamtanzahl
4
PCI Express x16
1
M.2
1
Mini-PCIe/Mini Card
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB9, 2xRJ45 Ethernet, 4xUSB, Mic In, Line Out, 4-pin DC input, 3xHDMI
Maße und Gewicht
Breite
170 mm
Länge
170 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
0.9 kg
Nettogewicht
0.7 kg
