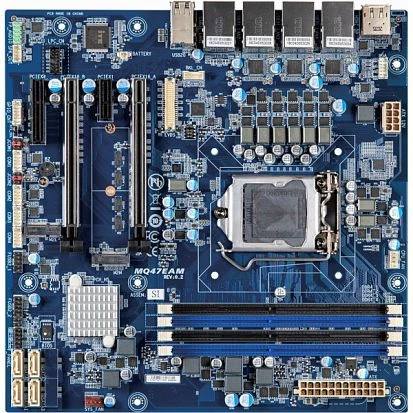

uATX-Q47EA
uATX Mainboard with Socket LGA 1200 for Intel Core i7/i5/i3 10th Gen CPUs, Intel Q470E Chipset, up to 128GB DDR4, HDMI/DP, 4xGbE LAN, 14xUSB, 4xCOM (1xRS232/422/485,3xRS232), Audio, 4xSATA 3, 2xM.2, 2xPCIe x16, 1x PCIe x4, 1xPCIe x1, 0..60C
- Formfaktor:
- Micro ATX
- Unterstützte Prozessoren:
- Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium
- Socket:
- LGA1200
- Chipsatz:
- Intel Q470E
- Speichertyp:
- DDR4 RAM, DDR4 2400, DDR4 2666, DDR4 2933
- Ethernet gesamt:
- 4
- COM gesamt:
- 4
- USB gesamt:
- 16
- Name:
- GIGAIPC
- Formfaktor:
- Micro ATX
- CPU Generation/Familie:
- Ice Lake
- Unterstützte Prozessoren:
- Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium (10th Gen, TDP under 65W)
- Socket:
- LGA1200
- Menge der CPUs:
- 1
- Chipsatz:
- Intel Q470E
- Speichertyp:
- DDR4 RAM, DDR4 2400, DDR4 2666, DDR4 2933
- Socket Typ:
- 4xDDR4 DIMM 288pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 128 GB
- Grafikcontroller:
- integriert im Prozessor
- Schnitstellen:
- DisplayPort, LVDS, HDMI, VGA
- Controller Typ:
- Intel i211-AT 10/100/1000 Mbps, Intel i219-LM
- Ethernet gesamt:
- 4
- 10/100/1000 Mbit/s:
- 4
- Typ 10/100/1000 Mbit/s:
- RJ-45
- COM gesamt:
- 4
- RS-232:
- 3
- RS-232/422/485:
- 1
- USB gesamt:
- 16
- USB 2.0:
- 8
- USB 3.0:
- 8
- Gesamtanzahl:
- 6
- PCI Express x1:
- 1 (Gen3 x1)
- PCI Express x4:
- 1 (Gen3 x4)
- PCI Express x8:
- 2 (Gen3 x8)
- M.2:
- 2 (2230 E key PCIe x1/USB2.0; 2280/2242 M key PCIe x4/SATA 6Gb/s)
- SATA 3 Channels:
- 4
- RAID SATA 3:
- 0, 1, 5, 10
- mSATA Unterstützung:
- Yes
- M.2 SSD Unterstützung:
- Yes
- Audio Controller:
- Realtek ALC897 (+ Realtek ALC105)
- Typ:
- In Chipset integriert
- Audio Ausgang:
- Line-Out
- Betriebssystemkompatibilität:
- Windows 10
- Intern:
- COM, 4xSATA 3, 4xUSB 2.0, 24-pin ATX, 10-pin VGA, 8-pin ATX, 40-pin LVDS
- Schnittstellen:
- HDMI, 4xRJ45 Ethernet, 8xUSB, Display port, 4xUSB (4-pin)
- Temperatur:
- 0 ... 60 °C
- Feuchtigkeit:
- 0 ... 90 % (non-condensing)
- Breite:
- 244 mm
- Länge:
- 244 mm
Micro-ATX Embedded Board uATX-Q47EA für Intel Core i3/i5/i7, bis zu 128 GB DDR4 RAM, 4x SATA, 4x PCIe, 4x LAN, 12x USB, 4x COM
Das Verwenden individueller Systeme gewinnt sowohl bei privaten Desktop PC wie bei Industrial Computer zunehmend an Bedeutung - mit dem Micro-ATX Embedded Board uATX-Q47EA bietet sich eine attraktive Option für den Aufbau einer Infrastruktur mit hoher Performance, die eine weitgehende Skalierung und Individualisierung der IT-Infrastruktur und zugleich eine Erweiterung der Interfaces zulässt.
Als Steckplatz für die CPU bietet das Micro-ATX Embedded Board uATX-Q47EA einen LGA1200 Socket, der Prozessoren aus der Intel Celeron, i3/i5/i7 Serie der 10. Generation mit einer maximalen TDP von 65 Watt unterstützt. Für den RAM und angeschlossene SSD/HDD verwendet der Embedded Box PC vier DDR4 Slots für den bis zu 128GB betragenden Arbeitsspeicher und vier SATA 3 Ports sowie zwei Steckplätze für M.2 Erweiterungen (z.B. für schnelle mSATA SSDs) für die Massenspeicher. Darüber hinaus unterstützt das Micro-ATX Embedded Board uATX-Q47EA die Installation von vier Expansion Cards, darunter zwei in PCI Express x8 und jeweils eine in PCIe x4 und x1. Die externen und internen I/O umfassen unter anderem vier GbE LAN Schnittstellen , acht USB 3.0 und vier USB 2.0 Ports sowie vierfaches Serial COM über separate Header. Praktische Szenarien für den Einsatz des Micro-ATX Embedded Board uATX-Q47EA bestehen in systemkritischen, industriellen Systemen mit einer mehrfach redundanten Anbindung an das Netzwerk und als IoT Server mit verzweigten Topologien wie Baum-, Ring- oder Sternstrukturen
Größe
Gewicht
Bruttogewicht: 1 kgNettogewicht: 1 kg
