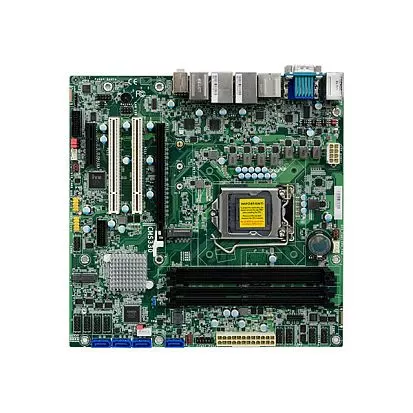

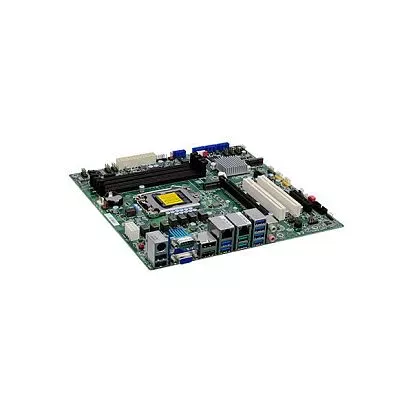

CMS330-Q470E/H420E-Series

Name:

DFI

Formfaktor:

Micro ATX

CPU Generation/Familie:

Comet Lake

Unterstützte Prozessoren:

Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium, Intel Core i9, Intel Xeon W

Socket:

LGA1200

Chipsatz:

Intel Q470E (Intel H420E)

Speichertyp:

DDR4 2400, DDR4 2666, DDR4 2933

Socket Typ:

4xDDR4 DIMM 288pin (H420E: Two 288-pin)

Maximum Speicher:

128 GB (H420E up to 64GB)

ECC:

No

Grafikcontroller:

Intel Gen9 Graphic engine

Schnitstellen:

DisplayPort, HDMI, VGA

Controller Typ:

Intel i211-AT 10/100/1000 Mbps, Intel i219-LM

Ethernet gesamt:

2

10/100/1000 Mbit/s:

2

COM gesamt:

6

RS-232:

5 (Up to 9 x RS-232, MOQ required)

RS-232/422/485:

1

USB gesamt:

10

USB 2.0:

4 (Q470E up to 6xUSB 2.0)

USB 3.2:

6 (Q470E up to 10xUSB 3.2)

Gesamtanzahl:

1

Gesamtanzahl:

6

PCI Express x4:

1 (Gen 3)

PCI Express x16:

1 (Gen 3)

PCI:

2

M.2:

2 (Q470: 1x2242/2260/2280 M key; 1xM.2 2230 E key)

SATA 3 Channels:

4

RAID SATA 3:

0, 1, 5, 10 (Q470E)

Audio Controller:

Realtek ALC888

Audiokanäle:

2

Audio Ausgang:

Line-Out

Programmierbar:

Yes

Reaktionszeit:

255

Betriebssystemkompatibilität:

Linux OS, Ubuntu, Windows IoT Enterprise 10

Intern:

4xSATA 3, 5xCOM

Schnittstellen:

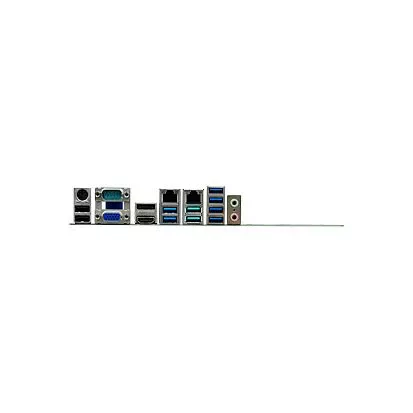

24-pin ATX, 6xDB9, DB15 VGA, HDMI, 2xRJ45, 10xUSB, Mic In, Line Out, Display port, 1xDB15 DIO, 8-pin ATX

Eingangsspannung DC:

12 ... 12 V

Temperatur:

-5 ... 65 °C

Feuchtigkeit:

5 ... 95 %

Breite:

244 mm

Länge:

244 mm

Zertifizierungen:

CE, FCC Class B
