tM-AD4P2C2

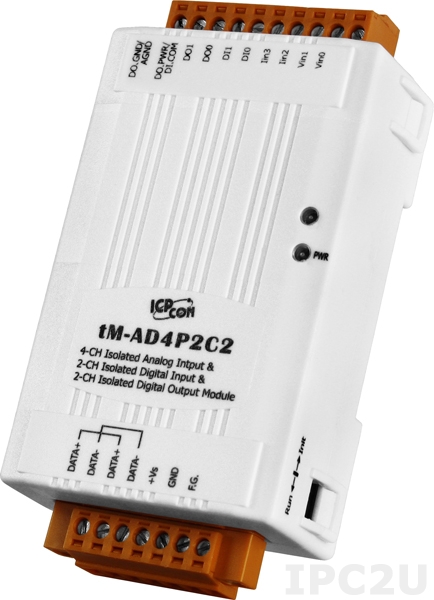

tM-AD4P2C2

ICP DAS
ART. NR.:: 06400100
4-channel Analog Input, 2-channel Digital Input and 2-channel Digital Output Module (RoHS)
Preis auf Anfrage
Verfügbar
Verfügbar

Aufbau
Gehäuse
Kunststoffgehäuse
Einbaumöglichkeit
DIN-Rail mount
Schnittstellen Seriell / Parallel
RS-485
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware, Software
Netzwerk
Industrieprotokolle
Modbus RTU slave, Modbus ASCII slave, DCON slave
Analog Eingang
Anzahl
2
Anzahl der Bits
14 Bit
Spannungseingang
+/-1 V, +/-2.5 V, +/-5 V, +/-10 V
Stromeingang
0...20 mA, 4...20 mA, -20...+20 mA
Abtastfrequenz
10 Hz
Single-Ended
2
Digital Eingang
Gesamtanzahl
2
Typ
Wet contact
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
3.5~50 V
Sink/Source
stromliefernd (Source)
Zähler
100 Hz, 16 bit
Digital Ausgang
Gesamtanzahl
2
Typ
Open-Emmiter
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
3.5~50 V
Max. Ausgangsstrom
700 mA
Schnittstellen
Schnittstellen
Screw Terminal
Stromversorgung
Eingangsspannung DC
10..30 V
Maße und Gewicht
Breite
52 mm
Tiefe
27 mm
Höhe
98 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.12 kg
Aufbau
Gehäuse
Kunststoffgehäuse
Einbaumöglichkeit
DIN-Rail mount
Schnittstellen Seriell / Parallel
RS-485
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware, Software
Netzwerk
Industrieprotokolle
Modbus RTU slave, Modbus ASCII slave, DCON slave
Analog Eingang
Anzahl
2
Anzahl der Bits
14 Bit
Spannungseingang
+/-1 V, +/-2.5 V, +/-5 V, +/-10 V
Stromeingang
0...20 mA, 4...20 mA, -20...+20 mA
Abtastfrequenz
10 Hz
Single-Ended
2
Digital Eingang
Gesamtanzahl
2
Typ
Wet contact
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
3.5~50 V
Sink/Source
stromliefernd (Source)
Zähler
100 Hz, 16 bit
Digital Ausgang
Gesamtanzahl
2
Typ
Open-Emmiter
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
3.5~50 V
Max. Ausgangsstrom
700 mA
Schnittstellen
Schnittstellen
Screw Terminal
Stromversorgung
Eingangsspannung DC
10..30 V
Maße und Gewicht
Breite
52 mm
Tiefe
27 mm
Höhe
98 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.12 kg
Aufbau
Gehäuse
Kunststoffgehäuse
Einbaumöglichkeit
DIN-Rail mount
Schnittstellen Seriell / Parallel
RS-485
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware, Software
Netzwerk
Industrieprotokolle
Modbus RTU slave, Modbus ASCII slave, DCON slave
Analog Eingang
Anzahl
2
Anzahl der Bits
14 Bit
Spannungseingang
+/-1 V, +/-2.5 V, +/-5 V, +/-10 V
Stromeingang
0...20 mA, 4...20 mA, -20...+20 mA
Abtastfrequenz
10 Hz
Single-Ended
2
Digital Eingang
Gesamtanzahl
2
Typ
Wet contact
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
3.5~50 V
Sink/Source
stromliefernd (Source)
Zähler
100 Hz, 16 bit
Digital Ausgang
Gesamtanzahl
2
Typ
Open-Emmiter
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
3.5~50 V
Max. Ausgangsstrom
700 mA
Schnittstellen
Schnittstellen
Screw Terminal
Stromversorgung
Eingangsspannung DC
10..30 V
Maße und Gewicht
Breite
52 mm
Tiefe
27 mm
Höhe
98 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.12 kg
Aufbau
Gehäuse
Kunststoffgehäuse
Einbaumöglichkeit
DIN-Rail mount
Schnittstellen Seriell / Parallel
RS-485
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware, Software
Netzwerk
Industrieprotokolle
Modbus RTU slave, Modbus ASCII slave, DCON slave
Analog Eingang
Anzahl
2
Anzahl der Bits
14 Bit
Spannungseingang
+/-1 V, +/-2.5 V, +/-5 V, +/-10 V
Stromeingang
0...20 mA, 4...20 mA, -20...+20 mA
Abtastfrequenz
10 Hz
Single-Ended
2
Digital Eingang
Gesamtanzahl
2
Typ
Wet contact
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
3.5~50 V
Sink/Source
stromliefernd (Source)
Zähler
100 Hz, 16 bit
Digital Ausgang
Gesamtanzahl
2
Typ
Open-Emmiter
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
3.5~50 V
Max. Ausgangsstrom
700 mA
Schnittstellen
Schnittstellen
Screw Terminal
Stromversorgung
Eingangsspannung DC
10..30 V
Maße und Gewicht
Breite
52 mm
Tiefe
27 mm
Höhe
98 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.12 kg

Dokumente
Datasheet_tM_AD4P2C2__31272786.pdf tM_AD4P2C2_Usermanual__31272801.pdf
Software
DCON_Utility
Dokumente
Datasheet_tM_AD4P2C2__31272786.pdf tM_AD4P2C2_Usermanual__31272801.pdf
Software
DCON_Utility
Dokumente
Datasheet_tM_AD4P2C2__31272786.pdf tM_AD4P2C2_Usermanual__31272801.pdf
Software
DCON_Utility
Dokumente
Datasheet_tM_AD4P2C2__31272786.pdf tM_AD4P2C2_Usermanual__31272801.pdf
Software
DCON_Utility
