M-7024U

ICP DAS

ART. NR.:: 06693600

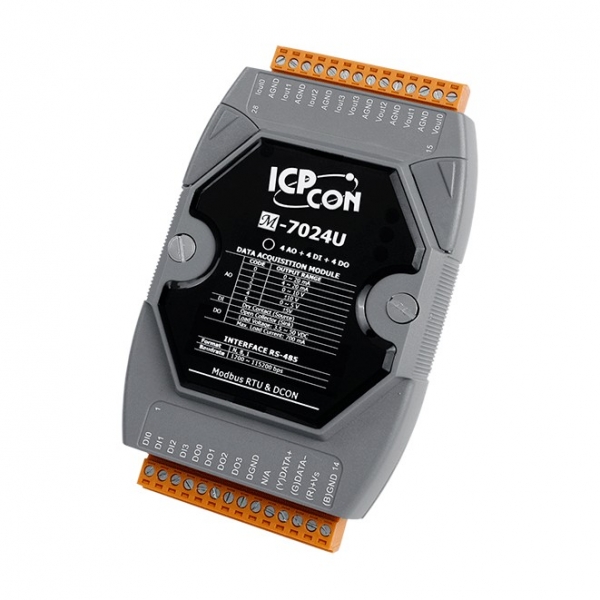

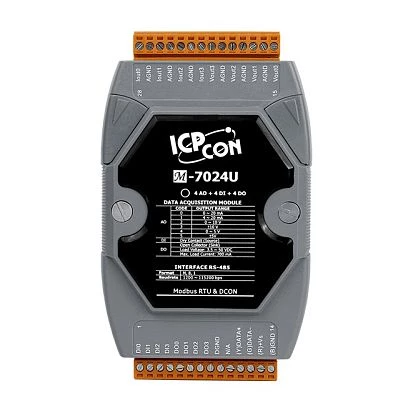

4-channel Analog Output,4-channel Digital Input and 4-channel Digital Output Module, Modbus

Preis auf Anfrage

Aufbau

Gehäuse

Kunststoffgehäuse

Einbaumöglichkeit

DIN-Rail mount, Wall

Schnittstellen Seriell / Parallel

RS-485

Zusätzliche Funktionen

Watchdog-Timer-Typ

Hardware, Software

Netzwerk

Industrieprotokolle

Modbus RTU slave, DCON slave

Analog Ausgang

Anzahl

DAC Bitrate

16 Bit

Spannungsbereich

0...5 V, 0...10 V, +/-5 V, +/-10 V

Stromausgang

0...20 mA, 4...20 mA

Digital Eingang

Gesamtanzahl

Typ

Dry contact, Wet contact

Pegel der Logik "0"

4~30 V

Pegel der Logik "1"

0~1 V

Sink/Source

Stromziehend (Sink), stromliefernd (Source)

Zähler

100 Hz, 16 bit

Digital Ausgang

Gesamtanzahl

Typ

Open-Collector

Sink/Source

Stromziehend (Sink)

Ausgangsspannung

3.5~50 V

Max. Ausgangsstrom

700 mA

Schnittstellen

Screw Terminal

Stromversorgung

Eingangsspannung DC

10..30 V

Maße und Gewicht

Breite

72 mm

Tiefe

35 mm

Höhe

123 mm

Betriebsbedingungen

Maximale Betriebstemperatur

-25..75 °C

Normen und Zertifikate

EMS

IEC 61000-4-2

Maße

Bruttogewicht

0.24 kg

Nettogewicht

0.17 kg

Aufbau

Gehäuse

Kunststoffgehäuse

Einbaumöglichkeit

DIN-Rail mount, Wall

Schnittstellen Seriell / Parallel

RS-485

Zusätzliche Funktionen

Watchdog-Timer-Typ

Hardware, Software

Netzwerk

Industrieprotokolle

Modbus RTU slave, DCON slave

Analog Ausgang

Anzahl

DAC Bitrate

16 Bit

Spannungsbereich

0...5 V, 0...10 V, +/-5 V, +/-10 V

Stromausgang

0...20 mA, 4...20 mA

Digital Eingang

Gesamtanzahl

Typ

Dry contact, Wet contact

Pegel der Logik "0"

4~30 V

Pegel der Logik "1"

0~1 V

Sink/Source

Stromziehend (Sink), stromliefernd (Source)

Zähler

100 Hz, 16 bit

Digital Ausgang

Gesamtanzahl

Typ

Open-Collector

Sink/Source

Stromziehend (Sink)

Ausgangsspannung

3.5~50 V

Max. Ausgangsstrom

700 mA

Schnittstellen

Screw Terminal

Stromversorgung

Eingangsspannung DC

10..30 V

Maße und Gewicht

Breite

72 mm

Tiefe

35 mm

Höhe

123 mm

Betriebsbedingungen

Maximale Betriebstemperatur

-25..75 °C

Normen und Zertifikate

EMS

IEC 61000-4-2

Maße

Bruttogewicht

0.24 kg

Nettogewicht

0.17 kg

Aufbau

Gehäuse

Kunststoffgehäuse

Einbaumöglichkeit

DIN-Rail mount, Wall

Schnittstellen Seriell / Parallel

RS-485

Zusätzliche Funktionen

Watchdog-Timer-Typ

Hardware, Software

Netzwerk

Industrieprotokolle

Modbus RTU slave, DCON slave

Analog Ausgang

Anzahl

DAC Bitrate

16 Bit

Spannungsbereich

0...5 V, 0...10 V, +/-5 V, +/-10 V

Stromausgang

0...20 mA, 4...20 mA

Digital Eingang

Gesamtanzahl

Typ

Dry contact, Wet contact

Pegel der Logik "0"

4~30 V

Pegel der Logik "1"

0~1 V

Sink/Source

Stromziehend (Sink), stromliefernd (Source)

Zähler

100 Hz, 16 bit

Digital Ausgang

Gesamtanzahl

Typ

Open-Collector

Sink/Source

Stromziehend (Sink)

Ausgangsspannung

3.5~50 V

Max. Ausgangsstrom

700 mA

Schnittstellen

Screw Terminal

Stromversorgung

Eingangsspannung DC

10..30 V

Maße und Gewicht

Breite

72 mm

Tiefe

35 mm

Höhe

123 mm

Betriebsbedingungen

Maximale Betriebstemperatur

-25..75 °C

Normen und Zertifikate

EMS

IEC 61000-4-2

Maße

Bruttogewicht

0.24 kg

Nettogewicht

0.17 kg

Aufbau

Gehäuse

Kunststoffgehäuse

Einbaumöglichkeit

DIN-Rail mount, Wall

Schnittstellen Seriell / Parallel

RS-485

Zusätzliche Funktionen

Watchdog-Timer-Typ

Hardware, Software

Netzwerk

Industrieprotokolle

Modbus RTU slave, DCON slave

Analog Ausgang

Anzahl

DAC Bitrate

16 Bit

Spannungsbereich

0...5 V, 0...10 V, +/-5 V, +/-10 V

Stromausgang

0...20 mA, 4...20 mA

Digital Eingang

Gesamtanzahl

Typ

Dry contact, Wet contact

Pegel der Logik "0"

4~30 V

Pegel der Logik "1"

0~1 V

Sink/Source

Stromziehend (Sink), stromliefernd (Source)

Zähler

100 Hz, 16 bit

Digital Ausgang

Gesamtanzahl

Typ

Open-Collector

Sink/Source

Stromziehend (Sink)

Ausgangsspannung

3.5~50 V

Max. Ausgangsstrom

700 mA

Schnittstellen

Screw Terminal

Stromversorgung

Eingangsspannung DC

10..30 V

Maße und Gewicht

Breite

72 mm

Tiefe

35 mm

Höhe

123 mm

Betriebsbedingungen

Maximale Betriebstemperatur

-25..75 °C

Normen und Zertifikate

EMS

IEC 61000-4-2

Maße

Bruttogewicht

0.24 kg

Nettogewicht

0.17 kg

Dokumente

Datasheet_I_7024R_M_7024R_M_7024U__26731702.pdf User_Manual_I_7021_I_7022_I_7024_M_7022_M_7024_M_7028__21412131.pdf Modbus_address_mapping__26285632.pdf M_7024x_Usermanual__31267566.pdf

Software

DCON_Utility

Dokumente

Datasheet_I_7024R_M_7024R_M_7024U__26731702.pdf User_Manual_I_7021_I_7022_I_7024_M_7022_M_7024_M_7028__21412131.pdf Modbus_address_mapping__26285632.pdf M_7024x_Usermanual__31267566.pdf

Software

DCON_Utility

Dokumente

Datasheet_I_7024R_M_7024R_M_7024U__26731702.pdf User_Manual_I_7021_I_7022_I_7024_M_7022_M_7024_M_7028__21412131.pdf Modbus_address_mapping__26285632.pdf M_7024x_Usermanual__31267566.pdf

Software

DCON_Utility

Dokumente

Datasheet_I_7024R_M_7024R_M_7024U__26731702.pdf User_Manual_I_7021_I_7022_I_7024_M_7022_M_7024_M_7028__21412131.pdf Modbus_address_mapping__26285632.pdf M_7024x_Usermanual__31267566.pdf

Software

DCON_Utility
