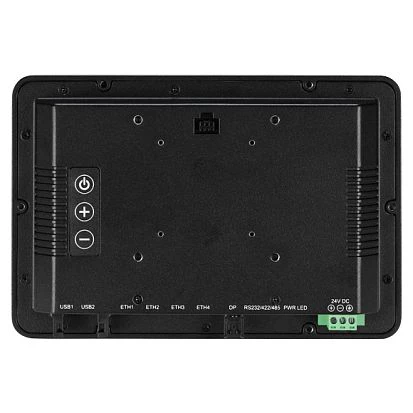

PPC-080T-BT-01
Marine Fanless Panel PC 8" TFT LCD, projected capacitive touch, Intel Atom E3845 1.91GHz CPU, 4GB DDR3L, 128GB M.2 SATA, 1xCOM, 4xLAN, 2xUSB, 1xMiniDisplay, power supply 24V DC, -25 to 70C Operating Temperature
- Hersteller:
- NEXCOM
- Schutzlevel Frontseite (Panel):
- IP65
- Schutzlevel Gehäuse:
- IP20
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 8 "
- Maximale Auflösung:
- 800 x 480 Dots
- Touch Screen Art:
- kapazitiv
- Installierter Prozessor:
- Intel Atom E3845
- Frequenz:
- 1.91 GHz
Spezifikationen
Aufbau
- Einbaumöglichkeit:
- Wall VESA 75
- Material Frontseite (Panel):
- Aluminium
- Schutzlevel Frontseite (Panel):
- IP65
- Schutzlevel Gehäuse:
- IP20
Display
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 8 "
- Maximale Auflösung:
- 800 x 480 Dots
- Seitenverhältnis:
- 16:9
- Helligkeit:
- 600 Cd/m2
- Kontrastverhältnis:
- 600 : 1
Touch Screen
- Touch Screen Art:
- kapazitiv
CPU
- Installierter Prozessor:
- Intel Atom E3845
- Frequenz:
- 1.91 GHz
Speicher
- Speichertyp:
- DDR3L
- Socket Typ:
- 1xSODIMM 204pin
- Standard Onboard Speicher:
- 4 GB
- ECC:
- No
Speichermedium
- M.2 SSD Unterstützung:
- Yes
- Kapazität vorinstallierte M.2 SSD:
- 128 GB
Schnittstellen Seriell / Parallel
- COM gesamt:
- 1
- RS-232/422/485:
- 1
- USB gesamt:
- 4
- USB 2.0:
- 2
- USB 3.0:
- 1
Netzwerk Adapter
- Controller Typ:
- Intel i210-IT
- Ethernet gesamt:
- 4
- 10/100/1000 Mbit/s:
- 4
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 4xRJ45 Ethernet, 2xUSB, Display port
Systemleistung
- Eingangsspannung DC:
- 24 ... 24 V
Betriebsbedingungen
- Temperatur:
- -25 ... 70 °C
- Feuchtigkeit:
- 10 ... 90 %
- Vibration:
- 1.15Grms @ random condition, 1~200Hz, 1.5hr/axis (operating/non-operating)
- Schock:
- - IEC 68 2-27 - 20G @ wall mount, half sine, 11ms
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A, IEC 60945
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
PPC-080T-BT-01 8'' Marine Panel PC besitzt Intel Atom E3845 Quad Core, 4 GB DDR3L RAM, SATA M.2, SATA, 4xRJ45 LAN
Mit einer Diagonale von 8'' gehört der PPC-080T-BT-01 in die Kategorie der robusten und kompakten Light Marine Panel PC, die trotz eines lüfterlosen Designs eine hohe Performance auf Grundlage eines Intel Atom Quad Core Prozessors aufweisen. Seine primäre Aufgabe ist die Koordination des Netzwerkes und die Steuerung von IP Devices über vier Gigabit Ethernet Lan Ports.
Neben einem 4 GB DDR3L RAM nutzt der PPC-080T-BT-01 für rechenaufwendige Operationen einen Intel Atom E3845 Prozessor mit vier Kernen und einem Grundtakt von 1.91 GHz. Er besitzt eine integrierte Intel HD Graphics GPU mit Hardwarebeschleunigung für Berechnungen in 2D und 3D, die eine parallele oder unabhängige Grafikausgabe mit Full HD 1080p Auflösung auf zwei Displays erlaubt. Als Speichermedien unterstützt der PPC-080T-BT-01 sowohl SATA 2 wie auch SATA M.2 Konnektor. In der Basisversion nutzt der Embedded Marine Panel PC letzteres mit einer 128 GB SSD für das OS und weitere Daten.
Als primäres Display verwendet der PPC-080T-BT-01 einen kapazitiven 8'' Touch Screen mit einem Seitenverhältnis von 16:9 und einer Auflösung von 800 x 480 Bildpunkten. Eine Priorität des Displays liegt auf exzellente Lesbarkeit unter widrigen Umständen und bei direktem Lichteinfall. Aus diesem Grund besitzt der TFT LED Bildschirm eine hohe Lumineszenz von 600 cd/m² und ist mit einem AR Coating gegen störende Reflexionen beschichtet. Ein grafischer Ausgang in Mini DisplayPort erlaubt den Betrieb eines sekundären Displays oder Touch Screen für aufwendige Darstellungen. Die periphere Hardware bindet der Marine Panel PC über seriellen COM Port RS232/422/485 mit RJ45 Stecker sowie jeweils einer USB 3.0 und USB 2.0 Schnittstelle ein. Alle vier LAN Ports unterstützen Bandbreiten bis zu 10/100/1000 Mbit/s und verwenden den Standard RJ45.
Für eine hohe Betriebssicherheit und minimales Ausfallrisiko ist das Front Panel des PPC-080T-BT-01 hermetisch gemäß dem Schutzlevel IP65 gegen die Umgebung versiegelt. Durch eine sehr weite Betriebstemperatur von -25° Celsius bis +70° Celsius ist der Einsatz auch in Außenbereichen oder in gekühlten beziehungsweise unbeheizten Standorten möglich. Die Anbringung als Wall Mount oder Panel PC erfolgt komfortabel über VESA75. Der PPC-080T-BT-01 eignet sich dank 24 VDC Stromversorgung gleichermaßen für industriellen Einsatz etwa in der Smart Production wie als IoT HMI, Automation und mobile Montage etwa in der Schifffahrt oder als In-Vehicle PC.
Dokumentation
PPC-080T-BT-01-Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 3 kgNettogewicht: 9.5 kg
