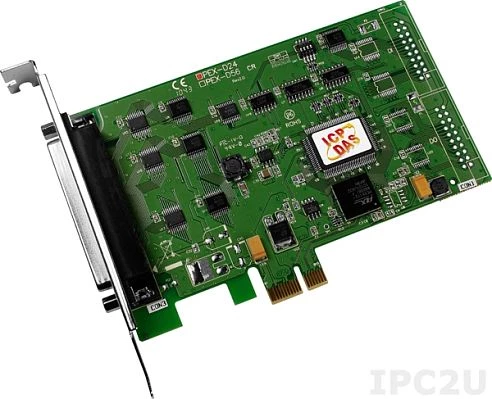

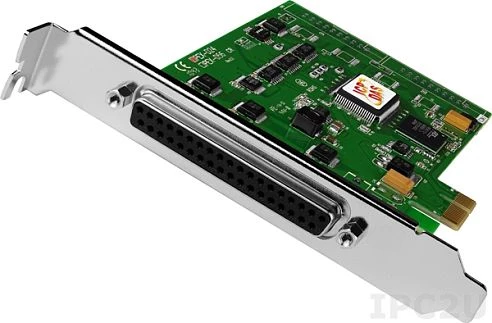

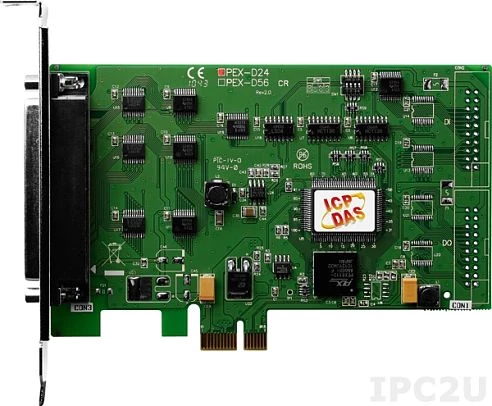

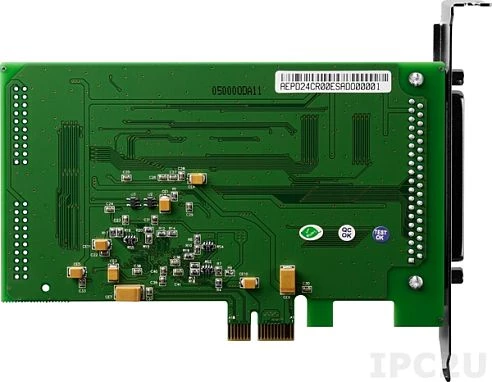

PEX-D24
Der PEX-D24 ist ein direkt software- und treiberkompatibles Ersatz für die ICP-DAS-PIO-D24- und PIO-D24U-Serien PCI- und Universal-PCI-Karten, mit dem bestehende Automatisierungsanwendungen ohne Treiberumschreibung, Software-Logik-Änderung oder Kabelersatz auf PCIe-Plattformen migriert werden können. Ein 4-Bit-Karten-ID-SMD-Schalter identifiziert jede Karte individuell in Mehr-Karten-Installationen; vier programmierbare Interrupt-Quellen ermöglichen Interrupt-gesteuerte I/O-Routinen parallel zu Polling-Anwendungen ohne zusätzliche Hardware.
Key Features
- 24 bidirektionale 5-V/TTL-Digital-I/O-Kanäle — drei 8-Bit-Ports: Alle 24 Kanäle individuell als digitale Eingänge oder Ausgänge konfigurierbar; Ausgangs-Sink-Strom 64 mA bei 0,8 V, Quell-Strom 32 mA bei 2,0 V — treibt Optokopplereingänge, Relaisspulentreiber und TTL-Logik direkt ohne externe Buffer
- 8255-PPI-Mode-0-Emulation — direkte Software-Migration von PIO-D24: Emuliert zwei Intel-8255-PPI-Ports in Mode 0, dieselbe Register-Level-Schnittstelle der Legacy-PIO-D24/D24U-Karten; bestehende Anwendungen mit ICP-DAS-DLL-Bibliotheken, LabVIEW-Treibern oder direktem Register-Zugriff laufen ohne Modifikation auf dem PEX-D24
- 500 kHz Ansprechgeschwindigkeit (~2 µs) auf allen Kanälen: Unterstützt Hochfrequenz-Pulszählung, Encoder-Feedback-Auslesen, Stepper-Motor-Schritt/Richtungs-Steuerung und zeitkritische Relais-Sequenzierung unter 2 µs Ansprechlatenz
- 4-Bit-Karten-ID-SMD-Schalter — bis zu 16 Karten pro System: Bis zu 16 PEX-D24-Karten in einem Host-PC → 384 bidirektionale Kanäle (16 × 24) ohne Adresskonflikte oder externe Multiplexer-Hardware
- DB37-Stecker mit ICP-DAS-Zubehör-Ökosystem: Kompatibel mit ICP-DAS-CA-Serie abgeschirmten Kabeln, DB-Serie Schraubklemmtochterplatinen und DN-Serie DIN-Rail-Klemmplatinen; CA-37/D-37/DN-37 Zubehör aus PIO-D24-Installationen physisch wiederverwendbar am PEX-D24
Use Cases
PCI-auf-PCIe-Plattformmigration
Der PEX-D24 ist speziell für diesen Übergang entwickelt: Er repliziert die Hardware-Register-Schnittstelle der PIO-D24/D24U auf Software-Ebene, sodass bestehende Automatisierungssoftware, DLL-basierte Bewegungssequenzen und LabVIEW-VIs ohne Modifikation auf der PCIe-Karte ausgeführt werden. Für Systemintegratoren, die validierte Automatisierungsanwendungen in regulierten Branchen warten, bedeutet dies: Eine PCIe-Chassis-Aktualisierung ohne Software-Neuzertifizierung.
Maschinensteuerung und Relais-Interface
Der PEX-D24 steuert Industrie-Relaismodule, Magnetventiltreiber und Motor-Schütze direkt aus PC-basierten Steuerungsanwendungen. Mit 64 mA Sink-Strom pro Ausgangskanal treibt die Karte Standard-Optokoppler-Relaismodule ohne Transistor-Buffer. Die 500-kHz-Schaltgeschwindigkeit unterstützt Förderband-Indexierung, Aktuatorsteuerung und Sicherheitsverriegelungs-Sequenzierung.
Mehrkarten-Hochkanal-DIO-Systeme
Anwendungen mit mehr als 24 digitalen Kanälen erweitern die Kapazität durch Installation mehrerer PEX-D24-Karten im selben PC. Der 4-Bit-Karten-ID-Schalter weist jeder Karte eine eindeutige Adresse zu; ICP-DAS-Treiberbibliotheken zählen alle installierten Karten automatisch auf — bis zu 384 bidirektionale TTL-Kanäle ohne manuelle Basisadress-Konfiguration.
FAQ
Ist der PEX-D24 software-kompatibel mit PIO-D24 und PIO-D24U?
Ja. Emuliert die Intel-8255-PPI-Mode-0-Register-Schnittstelle der PIO-D24/D24U. Anwendungen mit ICP-DAS-DLL-Bibliotheken, LabVIEW-Treibern oder direktem Register-Zugriff laufen ohne Modifikation.
Wie viele Digital-I/O-Kanäle bietet der PEX-D24?
24 bidirektionale 5-V/TTL-Kanäle in drei 8-Bit-Ports (Port A, B und C) über einen einzigen DB37-Stecker.
Wie viele PEX-D24-Karten können in einem PC installiert werden?
Bis zu 16 Karten → max. 384 bidirektionale Kanäle. Jede Karte erhält eine eindeutige Adresse über den 4-Bit-Karten-ID-SMD-Schalter (Werte 0–15).
Was ist die maximale Schaltgeschwindigkeit?
500 kHz (~2 µs Ansprechzeit) auf allen 24 Kanälen für Pulszählung, Schritt/Richtungs-Motorsteuerung und ereignisgesteuerte Testsequenzen.
