PEX-1202H

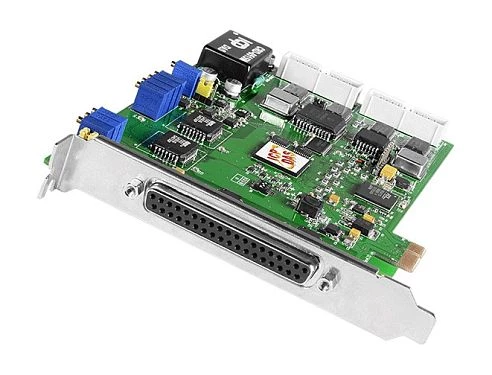

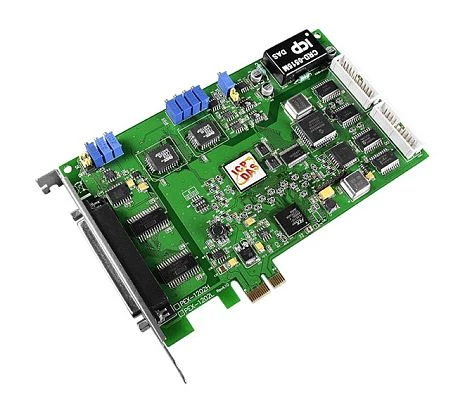

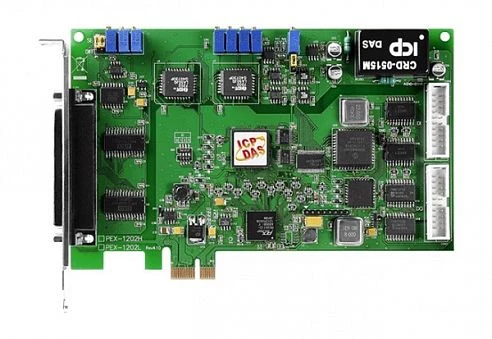

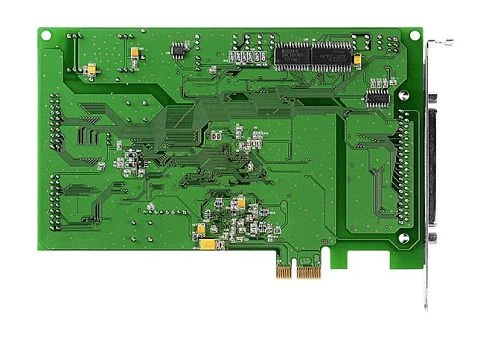

PEX-1202H

ICP DAS
ART. NR.:: 06496200
Multifunction PCI Express Adapter, 32SE/16D AI, 2AO, 16DI, 16DO, Timer, Cable Socket CA-4002x1
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Systembus
PCI-Express x1
Analog Eingang
Anzahl
32
Single-Ended
32
Differential
16
Anzahl der Bits
12 Bit
Abtastfrequenz
44000 Hz
Spannungseingang
+/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0...1 V, 0...10 mV, 0...100 mV, +/-5 mV
Analog Ausgang
Anzahl
2
Spannungsbereich
+/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
16
Pegel der Logik "0"
0~0.4 V
Pegel der Logik "1"
2~5 V
Anzahl
3
Zählerbereich
16 Bit
Max. Frequenz
10 kHz
Digital Ausgang
Gesamtanzahl
16
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
0.8 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows 8, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.54 kg
Nettogewicht
0.21 kg
Systemarchitektur
Systembus
PCI-Express x1
Analog Eingang
Anzahl
32
Single-Ended
32
Differential
16
Anzahl der Bits
12 Bit
Abtastfrequenz
44000 Hz
Spannungseingang
+/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0...1 V, 0...10 mV, 0...100 mV, +/-5 mV
Analog Ausgang
Anzahl
2
Spannungsbereich
+/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
16
Pegel der Logik "0"
0~0.4 V
Pegel der Logik "1"
2~5 V
Anzahl
3
Zählerbereich
16 Bit
Max. Frequenz
10 kHz
Digital Ausgang
Gesamtanzahl
16
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
0.8 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows 8, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.54 kg
Nettogewicht
0.21 kg
Systemarchitektur
Systembus
PCI-Express x1
Analog Eingang
Anzahl
32
Single-Ended
32
Differential
16
Anzahl der Bits
12 Bit
Abtastfrequenz
44000 Hz
Spannungseingang
+/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0...1 V, 0...10 mV, 0...100 mV, +/-5 mV
Analog Ausgang
Anzahl
2
Spannungsbereich
+/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
16
Pegel der Logik "0"
0~0.4 V
Pegel der Logik "1"
2~5 V
Anzahl
3
Zählerbereich
16 Bit
Max. Frequenz
10 kHz
Digital Ausgang
Gesamtanzahl
16
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
0.8 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows 8, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.54 kg
Nettogewicht
0.21 kg
Systemarchitektur
Systembus
PCI-Express x1
Analog Eingang
Anzahl
32
Single-Ended
32
Differential
16
Anzahl der Bits
12 Bit
Abtastfrequenz
44000 Hz
Spannungseingang
+/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0...1 V, 0...10 mV, 0...100 mV, +/-5 mV
Analog Ausgang
Anzahl
2
Spannungsbereich
+/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
16
Pegel der Logik "0"
0~0.4 V
Pegel der Logik "1"
2~5 V
Anzahl
3
Zählerbereich
16 Bit
Max. Frequenz
10 kHz
Digital Ausgang
Gesamtanzahl
16
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
0.8 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows 8, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.54 kg
Nettogewicht
0.21 kg

Dokumente
Datasheet_PEX_1202H__36353864.pdf manual_PEX_1202H__36356105.pdf User_Manual_DLL_PEX_1202H__36356109.pdf
Dokumente
Datasheet_PEX_1202H__36353864.pdf manual_PEX_1202H__36356105.pdf User_Manual_DLL_PEX_1202H__36356109.pdf
Dokumente
Datasheet_PEX_1202H__36353864.pdf manual_PEX_1202H__36356105.pdf User_Manual_DLL_PEX_1202H__36356109.pdf
Dokumente
Datasheet_PEX_1202H__36353864.pdf manual_PEX_1202H__36356105.pdf User_Manual_DLL_PEX_1202H__36356109.pdf
