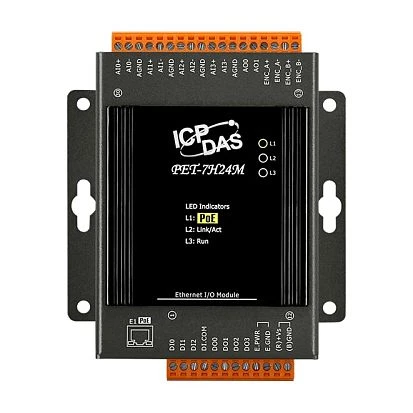

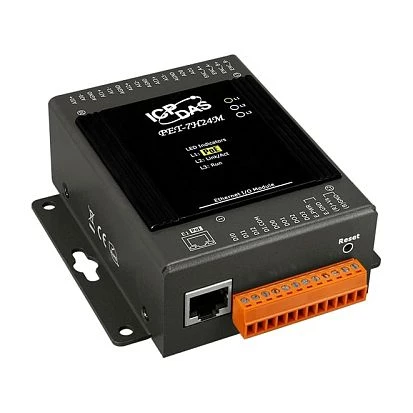

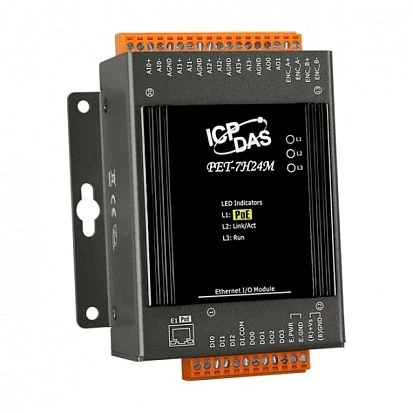

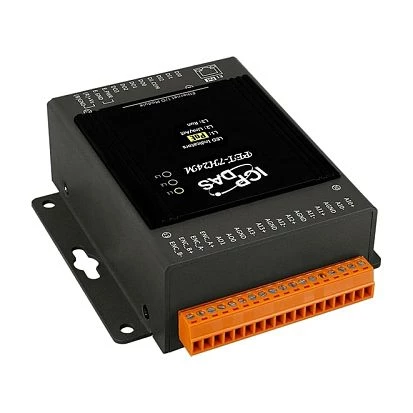

PET-7H24M

ICP DAS
ART. NR.:: 08977100
Ethernet High Speed Data Acquisition Module with 4 x AI, 2 x AO, 3 x DI, 4 x DO Channel, 1 x Encoder Input, with PoE (RoHS)
Preis auf Anfrage
Verfügbar
Verfügbar

Aufbau
Gehäuse
Metallgehäuse
Einbaumöglichkeit
Wall
Ethernet
10/100 Mbit/s
1
Netzwerk
Industrieprotokolle
Modbus TCP server
Analog Eingang
Anzahl
4
Anzahl der Bits
24 Bit
Spannungseingang
+/-150 mV, +/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V, +/- 20 mV, +/-625 mV
Abtastfrequenz
128 Hz
Single-Ended
4
Analog Ausgang
Anzahl
2
DAC Bitrate
12 Bit
Spannungsbereich
0...5 V, 0...10 V, +/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
3
Typ
Wet contact
Pegel der Logik "0"
0~2 V
Pegel der Logik "1"
5~30 V
Sink/Source
Wet Kontakt- Sink/Source
Isolierter Digital-Eingang
2500 V
Anzahl
1
Signal Typ
CW/CCW, Pulse/Dir, Quadrant
Zählerbereich
32 Bit
Max. Frequenz
6 kHz
Zähler
1 kHz
Digital Ausgang
Gesamtanzahl
4
Typ
Open-Collector
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
5~30 V
Max. Ausgangsstrom
100 mA
Stromversorgung
Eingangsspannung DC
12..48 V
Power over Ethernet (PoE)
PoE
Maße und Gewicht
Breite
76 mm
Tiefe
38 mm
Höhe
120 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.17 kg
