PET-7H16M

PET-7H16M

ICP DAS
ART. NR.:: 08332000

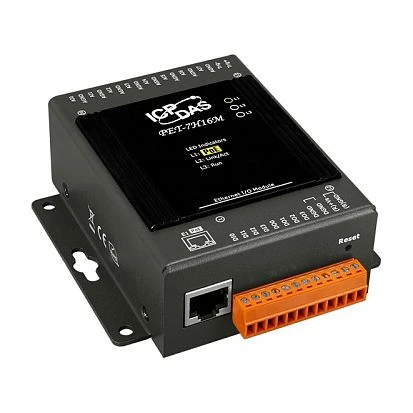

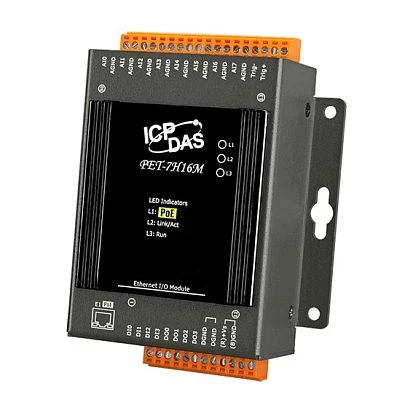

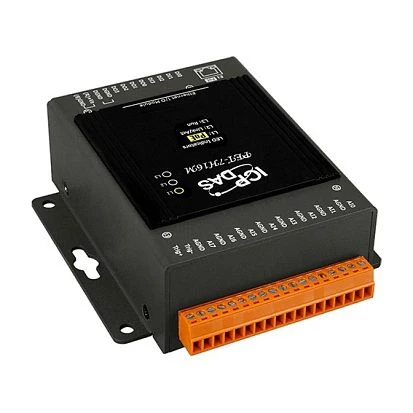

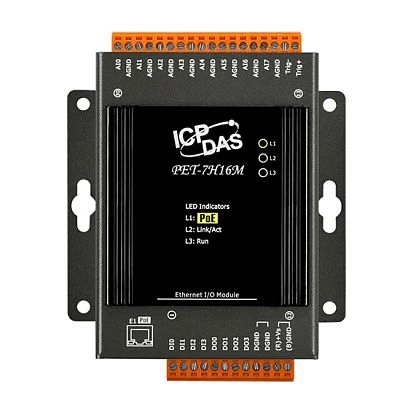

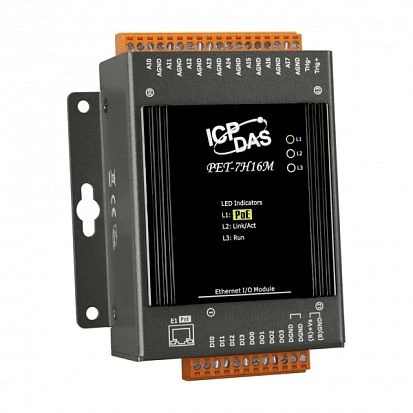

Ethernet High Speed Data Acquisition Module with 8 x AI, 4 x DI, 4 x DO Channel, with PoE (RoHS)
Preis auf Anfrage
Verfügbar
Verfügbar

Aufbau
Gehäuse
Metallgehäuse
Einbaumöglichkeit
Wall
Ethernet
10/100 Mbit/s
1
Netzwerk
Industrieprotokolle
Modbus TCP server
Analog Eingang
Anzahl
8
Anzahl der Bits
16 Bit
Spannungseingang
+/-5 V, +/-10 V
Abtastfrequenz
200 Hz
Single-Ended
8
Digital Eingang
Gesamtanzahl
4
Typ
Wet contact
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
5~30 V
Sink/Source
Wet Kontakt- Sink/Source
Digital Ausgang
Gesamtanzahl
4
Typ
Open-Collector
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
5~30 V
Max. Ausgangsstrom
100 mA
Stromversorgung
Eingangsspannung DC
12..48 V
Power over Ethernet (PoE)
PoE
Maße und Gewicht
Breite
76 mm
Tiefe
38 mm
Höhe
120 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.17 kg
Aufbau
Gehäuse
Metallgehäuse
Einbaumöglichkeit
Wall
Ethernet
10/100 Mbit/s
1
Netzwerk
Industrieprotokolle
Modbus TCP server
Analog Eingang
Anzahl
8
Anzahl der Bits
16 Bit
Spannungseingang
+/-5 V, +/-10 V
Abtastfrequenz
200 Hz
Single-Ended
8
Digital Eingang
Gesamtanzahl
4
Typ
Wet contact
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
5~30 V
Sink/Source
Wet Kontakt- Sink/Source
Digital Ausgang
Gesamtanzahl
4
Typ
Open-Collector
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
5~30 V
Max. Ausgangsstrom
100 mA
Stromversorgung
Eingangsspannung DC
12..48 V
Power over Ethernet (PoE)
PoE
Maße und Gewicht
Breite
76 mm
Tiefe
38 mm
Höhe
120 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.17 kg
Aufbau
Gehäuse
Metallgehäuse
Einbaumöglichkeit
Wall
Ethernet
10/100 Mbit/s
1
Netzwerk
Industrieprotokolle
Modbus TCP server
Analog Eingang
Anzahl
8
Anzahl der Bits
16 Bit
Spannungseingang
+/-5 V, +/-10 V
Abtastfrequenz
200 Hz
Single-Ended
8
Digital Eingang
Gesamtanzahl
4
Typ
Wet contact
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
5~30 V
Sink/Source
Wet Kontakt- Sink/Source
Digital Ausgang
Gesamtanzahl
4
Typ
Open-Collector
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
5~30 V
Max. Ausgangsstrom
100 mA
Stromversorgung
Eingangsspannung DC
12..48 V
Power over Ethernet (PoE)
PoE
Maße und Gewicht
Breite
76 mm
Tiefe
38 mm
Höhe
120 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.17 kg
Aufbau
Gehäuse
Metallgehäuse
Einbaumöglichkeit
Wall
Ethernet
10/100 Mbit/s
1
Netzwerk
Industrieprotokolle
Modbus TCP server
Analog Eingang
Anzahl
8
Anzahl der Bits
16 Bit
Spannungseingang
+/-5 V, +/-10 V
Abtastfrequenz
200 Hz
Single-Ended
8
Digital Eingang
Gesamtanzahl
4
Typ
Wet contact
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
5~30 V
Sink/Source
Wet Kontakt- Sink/Source
Digital Ausgang
Gesamtanzahl
4
Typ
Open-Collector
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
5~30 V
Max. Ausgangsstrom
100 mA
Stromversorgung
Eingangsspannung DC
12..48 V
Power over Ethernet (PoE)
PoE
Maße und Gewicht
Breite
76 mm
Tiefe
38 mm
Höhe
120 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.17 kg

Dokumente
Datasheet_PET_7H16M__33843068.pdf User_Manual_PET_7H16M__33843069.pdf
Software
eSearch Utility HSDAQ Utility
Dokumente
Datasheet_PET_7H16M__33843068.pdf User_Manual_PET_7H16M__33843069.pdf
Software
eSearch Utility HSDAQ Utility
Dokumente
Datasheet_PET_7H16M__33843068.pdf User_Manual_PET_7H16M__33843069.pdf
Software
eSearch Utility HSDAQ Utility
Dokumente
Datasheet_PET_7H16M__33843068.pdf User_Manual_PET_7H16M__33843069.pdf
Software
eSearch Utility HSDAQ Utility
