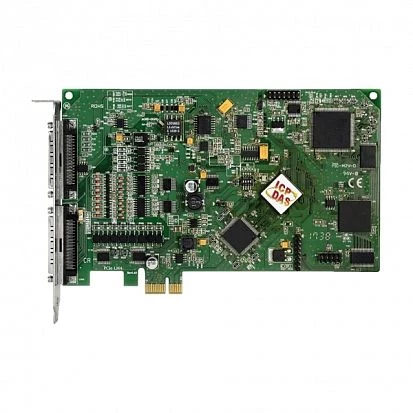

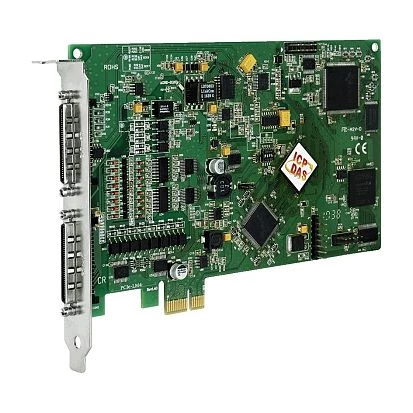

PCIe-LM4

PCIe-LM4

ICP DAS
ART. NR.:: 09038000
PCI Express, 24-bit Precision Load Cell Input Motor Board (RoHS)
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Systembus
PCI-Express x1
Analog Eingang
Anzahl
4
Differential
4
Anzahl der Bits
24 Bit
Abtastfrequenz
15000 Hz
Spannungseingang
+/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
2
Spannungsbereich
+/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
16
Isolierter Digital-Eingang
2500 V
Typ
Wet contact
Sink/Source
Stromziehend (Sink), stromliefernd (Source)
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
5~24 V
Anzahl
2
Zählerbereich
32 Bit
Max. Frequenz
12 kHz
Signal Typ
CW/CCW, Pulse/Dir, AB Phase
Digital Ausgang
Gesamtanzahl
16
Typ
Open-Collector
Signal Typ
CW/CCW, Pulse/Dir
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
0~30 V
Max. Ausgangsstrom
100 mA
Frequenzkanäle
2
Ausgangsfrequenzbereich
0~4 MHz
Schnittstellen
Schnittstellen
2x68-pin SCSI VHDCI
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.24 kg
Systemarchitektur
Systembus
PCI-Express x1
Analog Eingang
Anzahl
4
Differential
4
Anzahl der Bits
24 Bit
Abtastfrequenz
15000 Hz
Spannungseingang
+/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
2
Spannungsbereich
+/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
16
Isolierter Digital-Eingang
2500 V
Typ
Wet contact
Sink/Source
Stromziehend (Sink), stromliefernd (Source)
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
5~24 V
Anzahl
2
Zählerbereich
32 Bit
Max. Frequenz
12 kHz
Signal Typ
CW/CCW, Pulse/Dir, AB Phase
Digital Ausgang
Gesamtanzahl
16
Typ
Open-Collector
Signal Typ
CW/CCW, Pulse/Dir
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
0~30 V
Max. Ausgangsstrom
100 mA
Frequenzkanäle
2
Ausgangsfrequenzbereich
0~4 MHz
Schnittstellen
Schnittstellen
2x68-pin SCSI VHDCI
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.24 kg
Systemarchitektur
Systembus
PCI-Express x1
Analog Eingang
Anzahl
4
Differential
4
Anzahl der Bits
24 Bit
Abtastfrequenz
15000 Hz
Spannungseingang
+/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
2
Spannungsbereich
+/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
16
Isolierter Digital-Eingang
2500 V
Typ
Wet contact
Sink/Source
Stromziehend (Sink), stromliefernd (Source)
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
5~24 V
Anzahl
2
Zählerbereich
32 Bit
Max. Frequenz
12 kHz
Signal Typ
CW/CCW, Pulse/Dir, AB Phase
Digital Ausgang
Gesamtanzahl
16
Typ
Open-Collector
Signal Typ
CW/CCW, Pulse/Dir
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
0~30 V
Max. Ausgangsstrom
100 mA
Frequenzkanäle
2
Ausgangsfrequenzbereich
0~4 MHz
Schnittstellen
Schnittstellen
2x68-pin SCSI VHDCI
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.24 kg
Systemarchitektur
Systembus
PCI-Express x1
Analog Eingang
Anzahl
4
Differential
4
Anzahl der Bits
24 Bit
Abtastfrequenz
15000 Hz
Spannungseingang
+/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
2
Spannungsbereich
+/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
16
Isolierter Digital-Eingang
2500 V
Typ
Wet contact
Sink/Source
Stromziehend (Sink), stromliefernd (Source)
Pegel der Logik "0"
0~1 V
Pegel der Logik "1"
5~24 V
Anzahl
2
Zählerbereich
32 Bit
Max. Frequenz
12 kHz
Signal Typ
CW/CCW, Pulse/Dir, AB Phase
Digital Ausgang
Gesamtanzahl
16
Typ
Open-Collector
Signal Typ
CW/CCW, Pulse/Dir
Sink/Source
Stromziehend (Sink)
Ausgangsspannung
0~30 V
Max. Ausgangsstrom
100 mA
Frequenzkanäle
2
Ausgangsfrequenzbereich
0~4 MHz
Schnittstellen
Schnittstellen
2x68-pin SCSI VHDCI
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.24 kg
Nettogewicht
0.24 kg

Dokumente
Datasheet_PCIe_LM4__36159035.pdf User_Manual_Motion_DLL_PCIe_LM4__36159185.pdf User_Manual_DLL_PCIe_LM4__36389182.pdf Quick_Start_PCIe_LM4__36389183.pdf
Dokumente
Datasheet_PCIe_LM4__36159035.pdf User_Manual_Motion_DLL_PCIe_LM4__36159185.pdf User_Manual_DLL_PCIe_LM4__36389182.pdf Quick_Start_PCIe_LM4__36389183.pdf
Dokumente
Datasheet_PCIe_LM4__36159035.pdf User_Manual_Motion_DLL_PCIe_LM4__36159185.pdf User_Manual_DLL_PCIe_LM4__36389182.pdf Quick_Start_PCIe_LM4__36389183.pdf
Dokumente
Datasheet_PCIe_LM4__36159035.pdf User_Manual_Motion_DLL_PCIe_LM4__36159185.pdf User_Manual_DLL_PCIe_LM4__36389182.pdf Quick_Start_PCIe_LM4__36389183.pdf
