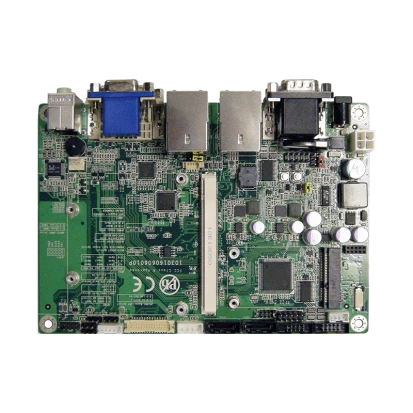

PBQ-3000

ART. NR.:: 57983000

Qseven Base Board, Single 24-bit LVDS/Dual 24-bit LVDS/VGA/DVI, 4xCOM, 7xUSB 2.0, 2xGbE LAN, 8-bit DIO, 1xMini-Card, 2xSATA, Audio, 10-30VDC-in Wide Range

Preis auf Anfrage

Systemarchitektur

Formfaktor

EPIC

Grafik

Grafikcontroller

integriert im Prozessor

Schnitstellen

DVI-D, LVDS, VGA, 2xLVDS 24 bit

Ethernet

Controller Typ

Intel 82583V 10/100/1000 Mbps

Ethernet gesamt

10/100/1000 Mbit/s

Schnittstellen Seriell / Parallel

COM gesamt

RS-232

RS-232/422/485

USB gesamt

USB 2.0

Digital Eingang / Ausgang

Gesamtanzahl

Audio

Audio Controller

Realtek ALC662

Schnittstelle

SATA 2

Steckplätze

Mini-PCIe/Mini Card

Schnittstellen

4-pin ATX, 2xDB9, DVI-D, DB15 VGA, 2xRJ45 Ethernet, 4xUSB, Audio (in/out/Mic), DC Input

Maße und Gewicht

Breite

115 mm

Länge

165 mm

Betriebsbedingungen

Maximale Betriebstemperatur

-20..70 °C

Luftfeuchtigkeit

10-90%

Maße

Bruttogewicht

0.8 kg

Nettogewicht

0.5 kg
