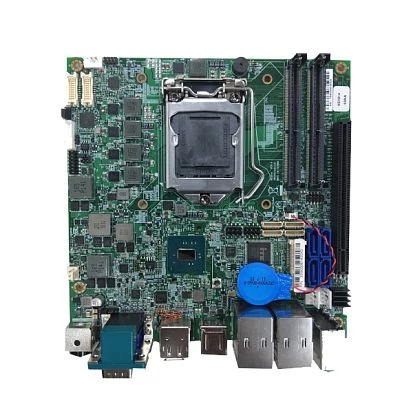

NEX-614
Mini-ITX, Support 6th Gen Intel Skylake LGA1151 socket with Core i7/i5/i3/Celeron CPUs, up to 32GB DDR4 RAM, 1xHDMI, 1xVGA, 1xDP, 1xLVDS, 2xGbit LAN, 4xCOM, 8xUSB, 3xSATA, 1xPCIex16, 1xMini-PCIe, GPIO, Audio, 12..24V DC-In
- Hersteller:
- NEXCOM
- Formfaktor:
- Mini-ITX
- Unterstützte Prozessoren:
- Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, 6th generation Intel Core
- Socket:
- LGA1151
- Chipsatz:
- Intel H110
- Speichertyp:
- DDR4 RAM
- Ethernet gesamt:
- 2
- COM gesamt:
- 4
- USB gesamt:
- 7
Spezifikationen
Hersteller
- Name:
- NEXCOM
Systemarchitektur
- Formfaktor:
- Mini-ITX
CPU
- Unterstützte Prozessoren:
- Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, 6th generation Intel Core (6rd generation)
- Socket:
- LGA1151
- Menge der CPUs:
- 1
Chipsatz
- Chipsatz:
- Intel H110
Speicher
- Speichertyp:
- DDR4 RAM
- Socket Typ:
- 2xSODIMM 260-pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 32 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
- Schnitstellen:
- DisplayPort, LVDS, HDMI, VGA
Netzwerk Adapter
- Controller Typ:
- Intel i211-AT 10/100/1000 Mbps, Intel i219-LM
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- Typ 10/100/1000 Mbit/s:
- 2xRJ-45
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 3
- RS-232/422/485:
- 1
- USB gesamt:
- 7
- USB 2.0:
- 3
- USB 3.0:
- 4
Digital Eingang / Ausgang
- Gesamtanzahl:
- 8
- GPIO:
- Yes
Steckplätze
- Gesamtanzahl:
- 2
- PCI Express x16:
- 1
- Mini-PCIe/Mini Card:
- 1
Speicher Controller
- SATA 3 Channels:
- 3
Speichermedium
- mSATA Unterstützung:
- Yes
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 1
Audio
- Audio Controller:
- Realtek ALC886
- Typ:
- In Chipset integriert
- Audiokanäle:
- 3
- Audio Ausgang:
- Line-Out
Watchdog
- Programmierbar:
- Yes
- Reaktionszeit:
- 1-255 sec. or 1-255 min.
System Monitor
- ISMM Unterstützte Funktionen:
- Yes
- Spannung:
- +3.3 V, +5 V, +12 V, Vcore
- Temperatur:
- 2
- Lüfter (Anzahl Lüfter mit Drehsensor):
- 2
Schnittstellen
- Schnittstellen:
- DB9, DB15 VGA, HDMI, 2xRJ45 Ethernet, 4xUSB, Audio (in/out/Mic), Display port
Systemleistung
- Eingangsspannung DC:
- 12 ... 24 V
Betriebsbedingungen
- Temperatur:
- 0 ... 60 °C
- Feuchtigkeit:
- 10 ... 90 % (Non-condensing)
Maße und Gewicht
- Breite:
- 170 mm
- Länge:
- 170 mm
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
Produktbeschreibung
NEX-614 Mini ITX Mainboard für Intel Core i3/i5/i7 Skylake/Kabylake CPU, 32 GB DDR4 RAM, Dual LAN, PCIe x16, Triple View
In dem ultrakompakten Format eines Mini ITX Mainboard bietet das NEX614 eine extrem hohe Performance, die durch die Verwendung eines LGA1151 CPU Socket für Intel Prozessoren Core i3/i5/i7 oder Celeron der 6. Generation Skylake und der 7. Generation Kabylake sowie einem DDR4 RAM mit bis zu 32 GB erzielt wird.
Auch bei der weiteren Hardware zeigt sich das NEX614 überdurchschnittlich leistungsfähig und flexibel. Zu der Ausstattung gehört die Unterstützung für Triple View mit bis zu 4K oder 2K Auflösung, das über HDMI, DisplayPort und VGA DB15 realisiert werden kann. Für interne Hardware stehen 3xSATA 3.0, GPIO und Extension Slots in PCI Express x16 sowie Mini Card zur Verfügung. Dual LAN mit 2xGbE Ethernet erlaubt einen ausfallsicheren, redundanten Anschluss an das Netzwerk mit einfacher oder doppelter Bandbreite. Für externe Devices stellt das Mini ITX High Performance Mainboard serielle Ports in 4xCOM und DB9 Konnektor, 4xUSB 2.0 und 4xUSB 3.0 als Highspeed Interfaces. Unterstützt wird außerdem eine weite Spannungsversorgung zwischen 12 VDC und 24 VDC sowie ein Betrieb in einem Temperaturbereich zwischen 0° Celsius und +60° Celsius. Das NEX614 ist ein idealer Kandidat für rechenaufwendige Lösungen in der Automation und Produktion wie die optische Qualitätskontrolle und Montage, Multimedia Embedded Umgebungen wie mobile Videobearbeitung oder für kompakte, robuste Steuereinheiten in komplexen technischen Umgebungen.
Dokumentation
Datasheet NEX-614 (PDF)
Größe
Gewicht
Bruttogewicht: 1.1 kgNettogewicht: 0.7 kg
