NANO-9452

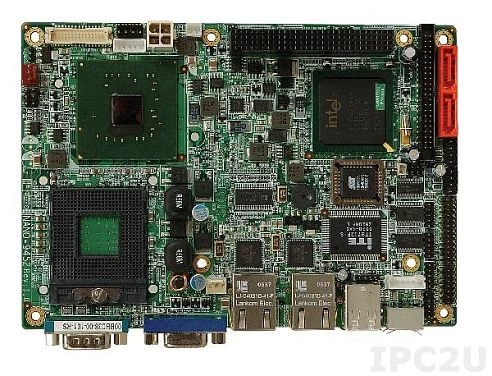

NANO-9452

IEI
ART. NR.:: 66089800
EPIC Embedded Intel Core Duo/Core Solo Socket-M CPU Board with VGA, 2xGb LAN, 2xSATAII, CF Socket, Audio, PCI-104 Expansion Slot
Abgekündigt

Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
CPU-Support-Typ
Celeron, Core 2 Duo
Socket
Socket-479
Menge der CPUs
1
Chipsatz
Chipsatz
Intel 945GME+ICH7M
Speicher
Formfaktor
DDR2
Socket Typ
1xSODIMM
ECC
No
Maximum Speicher
2 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
Intel 945 GSE
Schnitstellen
LVDS, VGA
Ethernet
Controller Typ
Realtek RTL8111E PCIe GbE
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
4
RS-232
3
RS-232/422/485
1
USB gesamt
6
USB 2.0
6
LPT
LPT
Audio
Audio Controller
Realtek ALC655
Schnittstelle
CompactFlash Speicherkarten-Slots
1
Steckplätze
Gesamtanzahl
1
PCI-104
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB9, DB15 VGA, PS/2 Keyboard/Mouse, 2xRJ45 Ethernet, 2xUSB
Maße und Gewicht
Breite
165 mm
Länge
115 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.59 kg
