NANO-ULT3-i7

NANO-ULT3-i7

IEI
ART. NR.:: 56250400

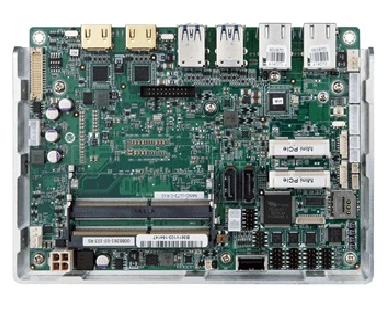

EPIC SBC supports Intel 14nm 6th Gen Mobile i7-6600U Dual Core up to 3,4 Ghz (15W) on-board CPU ( ULT ) with HDMI/LVDS/iDP, Dual PCIe GbE, 4xUSB 3.0, 3xUSB 2.0 internal, 1x PCIe Mini Full Size, 1 x PCIe mini halfsize, SATA 6Gb/s,audio
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
Intel Core i7-6600U
Socket
CPU onboard
Maximale CPU-Frequenz
3.4 GHz
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Skylake SoC
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
No
Maximum Speicher
32 GB
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
LVDS, 2xHDMI, iDP
Ethernet
Controller Typ
Intel i219-LM, Intel i219-IT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-232/422/485
1
USB gesamt
7
USB 2.0
3
USB v3.x
4
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC662 HD
Schnittstelle
mSATA
1
Steckplätze
Gesamtanzahl
2
SIM-Karten Steckplätze
1
Mini-PCIe/Mini Card
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
2xHDMI, 2xRJ45 Ethernet, 4xUSB
Maße und Gewicht
Breite
115 mm
Länge
165 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
0.85 kg
Nettogewicht
0.35 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
Intel Core i7-6600U
Socket
CPU onboard
Maximale CPU-Frequenz
3.4 GHz
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Skylake SoC
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
No
Maximum Speicher
32 GB
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
LVDS, 2xHDMI, iDP
Ethernet
Controller Typ
Intel i219-LM, Intel i219-IT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-232/422/485
1
USB gesamt
7
USB 2.0
3
USB v3.x
4
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC662 HD
Schnittstelle
mSATA
1
Steckplätze
Gesamtanzahl
2
SIM-Karten Steckplätze
1
Mini-PCIe/Mini Card
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
2xHDMI, 2xRJ45 Ethernet, 4xUSB
Maße und Gewicht
Breite
115 mm
Länge
165 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
0.85 kg
Nettogewicht
0.35 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
Intel Core i7-6600U
Socket
CPU onboard
Maximale CPU-Frequenz
3.4 GHz
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Skylake SoC
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
No
Maximum Speicher
32 GB
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
LVDS, 2xHDMI, iDP
Ethernet
Controller Typ
Intel i219-LM, Intel i219-IT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-232/422/485
1
USB gesamt
7
USB 2.0
3
USB v3.x
4
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC662 HD
Schnittstelle
mSATA
1
Steckplätze
Gesamtanzahl
2
SIM-Karten Steckplätze
1
Mini-PCIe/Mini Card
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
2xHDMI, 2xRJ45 Ethernet, 4xUSB
Maße und Gewicht
Breite
115 mm
Länge
165 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
0.85 kg
Nettogewicht
0.35 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
Intel Core i7-6600U
Socket
CPU onboard
Maximale CPU-Frequenz
3.4 GHz
Menge der CPUs
1
Chipsatz
Chipsatz
Intel Skylake SoC
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
No
Maximum Speicher
32 GB
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
LVDS, 2xHDMI, iDP
Ethernet
Controller Typ
Intel i219-LM, Intel i219-IT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-232/422/485
1
USB gesamt
7
USB 2.0
3
USB v3.x
4
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC662 HD
Schnittstelle
mSATA
1
Steckplätze
Gesamtanzahl
2
SIM-Karten Steckplätze
1
Mini-PCIe/Mini Card
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
2xHDMI, 2xRJ45 Ethernet, 4xUSB
Maße und Gewicht
Breite
115 mm
Länge
165 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
0.85 kg
Nettogewicht
0.35 kg
