NANO-QM770

IEI
ART. NR.:: 06270100

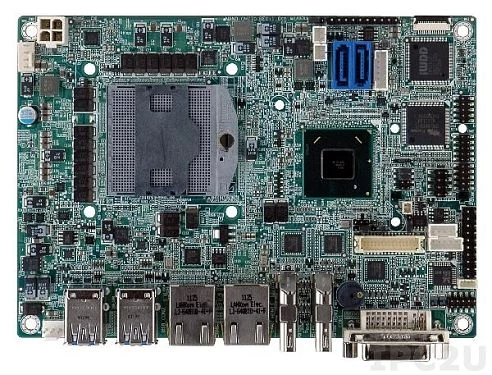

EPIC Embedded Socket G2 Intel Core i7/i5/i3 22nm CPU Board with Intel QM77, DDR3, Dual HDMI/ DVI-I/ LVDS, 2xGb LAN, 2 x SATA 6Gb/s, 2xUSB 2.0, 4xUSB 3.0, Audio, PCIe Mini card
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
CPU-Support-Typ
Celeron
Socket
Socket G2 (rPGA988B)
Chipsatz
Chipsatz
Intel QM77
Speicher
Formfaktor
DDR3
Socket Typ
1xSODIMM
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
In Chipset integriert
Schnitstellen
DVI, LVDS, HDMI
Ethernet
Controller Typ
In Chipset integriert
Ethernet gesamt
2
10 Gbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-422/485
1
USB gesamt
6
USB 2.0
4
USB v3.x
2
Audio
Audio Controller
Realtek ALC662
Steckplätze
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
SATA 3, USB 2.0, 10-pin DIO, TPM, 4-pin (12V DC CPU), 4-pin SMBus, 1x4-pin RS-422/485, 10-pin RS-232, HDMI
Schnittstellen
DVI, HDMI, DC Input
Software
Betriebssystemkompatibilität
MS DOS, Windows 7, Linux OS
Maße und Gewicht
Breite
115 mm
Länge
165 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-10..60 °C
Maße
Bruttogewicht
0.8 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
CPU-Support-Typ
Celeron
Socket
Socket G2 (rPGA988B)
Chipsatz
Chipsatz
Intel QM77
Speicher
Formfaktor
DDR3
Socket Typ
1xSODIMM
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
In Chipset integriert
Schnitstellen
DVI, LVDS, HDMI
Ethernet
Controller Typ
In Chipset integriert
Ethernet gesamt
2
10 Gbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-422/485
1
USB gesamt
6
USB 2.0
4
USB v3.x
2
Audio
Audio Controller
Realtek ALC662
Steckplätze
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
SATA 3, USB 2.0, 10-pin DIO, TPM, 4-pin (12V DC CPU), 4-pin SMBus, 1x4-pin RS-422/485, 10-pin RS-232, HDMI
Schnittstellen
DVI, HDMI, DC Input
Software
Betriebssystemkompatibilität
MS DOS, Windows 7, Linux OS
Maße und Gewicht
Breite
115 mm
Länge
165 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-10..60 °C
Maße
Bruttogewicht
0.8 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
CPU-Support-Typ
Celeron
Socket
Socket G2 (rPGA988B)
Chipsatz
Chipsatz
Intel QM77
Speicher
Formfaktor
DDR3
Socket Typ
1xSODIMM
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
In Chipset integriert
Schnitstellen
DVI, LVDS, HDMI
Ethernet
Controller Typ
In Chipset integriert
Ethernet gesamt
2
10 Gbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-422/485
1
USB gesamt
6
USB 2.0
4
USB v3.x
2
Audio
Audio Controller
Realtek ALC662
Steckplätze
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
SATA 3, USB 2.0, 10-pin DIO, TPM, 4-pin (12V DC CPU), 4-pin SMBus, 1x4-pin RS-422/485, 10-pin RS-232, HDMI
Schnittstellen
DVI, HDMI, DC Input
Software
Betriebssystemkompatibilität
MS DOS, Windows 7, Linux OS
Maße und Gewicht
Breite
115 mm
Länge
165 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-10..60 °C
Maße
Bruttogewicht
0.8 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
CPU-Support-Typ
Celeron
Socket
Socket G2 (rPGA988B)
Chipsatz
Chipsatz
Intel QM77
Speicher
Formfaktor
DDR3
Socket Typ
1xSODIMM
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
In Chipset integriert
Schnitstellen
DVI, LVDS, HDMI
Ethernet
Controller Typ
In Chipset integriert
Ethernet gesamt
2
10 Gbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-422/485
1
USB gesamt
6
USB 2.0
4
USB v3.x
2
Audio
Audio Controller
Realtek ALC662
Steckplätze
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
SATA 3, USB 2.0, 10-pin DIO, TPM, 4-pin (12V DC CPU), 4-pin SMBus, 1x4-pin RS-422/485, 10-pin RS-232, HDMI
Schnittstellen
DVI, HDMI, DC Input
Software
Betriebssystemkompatibilität
MS DOS, Windows 7, Linux OS
Maße und Gewicht
Breite
115 mm
Länge
165 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-10..60 °C
Maße
Bruttogewicht
0.8 kg

Dokumente
NANO_QM770__27671737.pdf
Dokumente
NANO_QM770__27671737.pdf
Dokumente
NANO_QM770__27671737.pdf
Dokumente
NANO_QM770__27671737.pdf

Produktanfrage

IEI
ART. NR.:: 06270100
NANO-QM770
