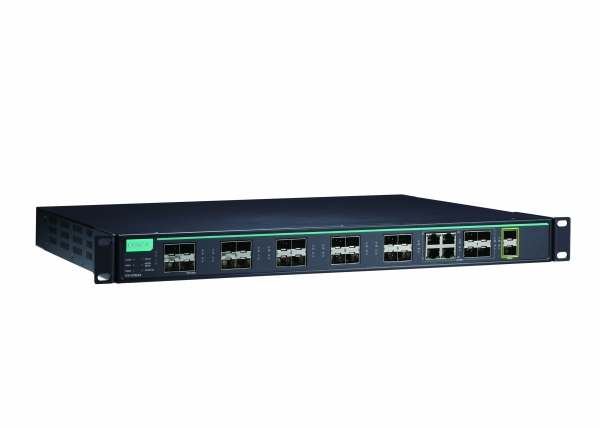

ICS-G7526A-20GSFP-4GTXSFP-2XG
MOXA
ART. NR.:: 06593800
Layer 2 Full Gigabit managed Ethernet switch with 20 100/1000BaseSFP slots, 4 10/100/1000BaseT(X) or 100/1000BaseSFP slot combo ports and 2 10GbE SFP+ slots, 2 isolated power supplies (85 to 264 VAC), -10 to 60C operating temperature
Abgekündigt
Ethernet
Ethernet gesamt
26
10/100/1000 Mbit/s
24
Typ 10/100/1000 Mbit/s
4xCombo (RJ-45 или SFP)
SFP 100/1000 Mbit/s Ports
20
10 Gbit/s SFP+ Ports
2
Switch Properties
Managed
Yes
Switch Level
Layer 2
Unterstützte Technologien
Video Always-On (V-ON)
Supported functions
Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Broadcast Storm Protection, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Automatic power failure notification, Automatic port failure notification, Flow Control, Back pressure flow control, MAC Authentication Bypass, NTP Authentication, Security features based on IEC 62443, Line-Swap Fast Recovery, Supports network management system
MAC Table Size
16000
Packet Buffer Size
12 kBit
Jumbo Frame Size
9.6 kB
Max. Number of VLANs
256
Priority Queues
8
IGMP Groups
4096
Netzwerk
Industrieprotokolle
Modbus TCP, EtherNet/IP, PROFINET
Steuerungsprotokolle
DHCP Server/Client, SMTP, SNMPv1/v2c/v3, HTTP, LLDP, Syslog, Telnet, SNTP, GVRP, RMON, TFTP, BootP, IEEE 1588 PTP V2 (software based), IGMPv1/v2/v3, DHCP Option 66/67/82, NTP Server/Client, SNMP Inform, GMRP, RARP
Reservierungs-Protokolle
MSTP, STP, RSTP, Turbo Ring, Turbo Chain
Sicherheitsprotokolle
HTTPS, SSH, RADIUS, SSL, TACACS+
IEEE Norm
IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1P for Class of Service, IEEE 802.1Q for VLAN Tagging, IEEE 802.1S for Multiple Spanning Tree Protocol, IEEE 802.1W for Rapid Spanning Tree Protocol, IEEE 802.1X for Authentication, IEEE 802.3 for 10BaseT, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3ad for Port Trunk with LACP, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.3z for 1000BaseSX/LX/LHX/ZX, IEEE 802ae for 10 Gigabit Ethernet
Digital Eingang
Gesamtanzahl
1
Digital Ausgang
Gesamtanzahl
1
Typ
Signal Relay
Max. Strom für Relaiskontakte
2A@30V DC
Erweiterungsmodul
Unterstützt
SFP-10G, SFP-1G, SFP-1FE
Status LEDs / Schalter
Betriebsart
Telnet, Console Port, Web-interface, Command Line Interface (CLI), Through MXconfig Utility, ABC-configurator
Schnittstellen
Schnittstellen
Console Port USB, USB Type A
Stromversorgung
Redundanter Stromeingang
Ja
Eingangsspannung AC
85..264 V
Stromversorgung Reserve-Eingang Spannung AC
85..264 V
Aufbau
Gehäuse
Metallgehäuse
Einbaumöglichkeit
19" Rackmount
Schutzlevel Gehäuse
IP30
Höhe
1 U
Maße und Gewicht
Breite
440 mm
Tiefe
386.9 mm
Höhe
44 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-10..60 °C
Normen und Zertifikate
EMI
FCC Part 15 Subpart B Class A, CISPR 32
EMS
IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, EN 55024, EN 55032
Bahnfahrzeuge
EN 50121-4
Internetsicherheit
UL 61010-2-201, EN 61010-2-201
Sturz
IEC 60068-2-32
Vibration und Schock
IEC 60068-2-6, IEC 60068-2-27
Maße
Bruttogewicht
1 kg
