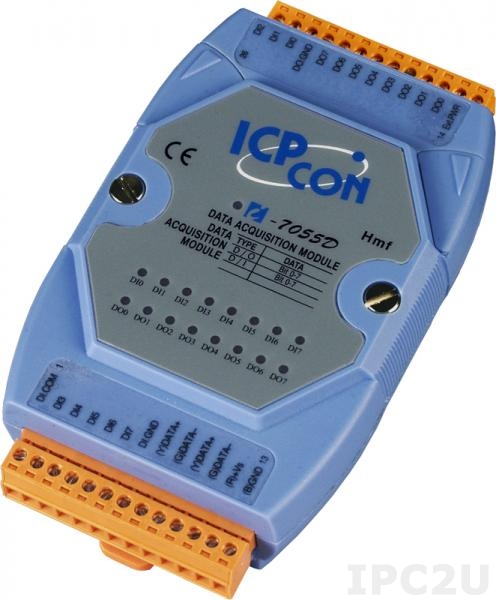

I-7055D

I-7055D 8 Bit DIO Modul mit 115200 Bit/s Transfer, LED Indikatoren, Sicherung gegen Überspannung, 650mA Maximallast, 10 - 40 VDC

Die elektrische Isolation von GPIO und seriellen Kanälen gegenüber einem Mikroprozessor oder einem Embedded System stellt eine wichtige Voraussetzung für den Schutz der Hardware dar - mit dem Isolated Input/Output DIO Modul I-7055D lässt sich eine solche Abschirmung leicht unter harschen Bedingungen inklusive Witterung und Feuchtigkeit realisieren.

Das DIO Modul I-7055D dient als Schnittstelle für serielle Verbindungen in dem Format RS485 und ermöglicht eine Übertragungsrate von bis zu 115200 Bit/s. Es bietet acht digitale Ein- und Ausgänge und verwendet Mosfet Transistoren als Schalter, um beide Seiten voneinander zu trennen und vor einer Überlastung etwa durch Stromspitzen und Kurzschluss zu schützen. Die Übertragung von Informationen lässt sich für jeden Kanal durch LED überprüfen, so dass sich Fehlfunktionen innerhalb der Schaltkreise leicht aufzuspüren und nachvollziehen lassen. Das DIO Modul unterstützt dabei Stromstärken bis zu 650mA und Spannungen von 10VDC bis 40VDC für Wet Contacts sowie variable Spannungen über Masse als Dry Contact. Durch die Verwendung von Schraubterminals für die Anbindung der Kontakte ermöglicht das DIO Modul I-7055D die Kombination mit unterschiedlichen Ausgangsports und Kabeln, die es durch seine interne Sicherung sowohl vor Überspannung wie vor Stromstärken mit mehr als 700 mA schützt. Eine Anwendung empfiehlt sich sowohl für ungeschützte serielle wie für GPIO Ports, um diese vor Fehlern der externen Devices zu schützen.
