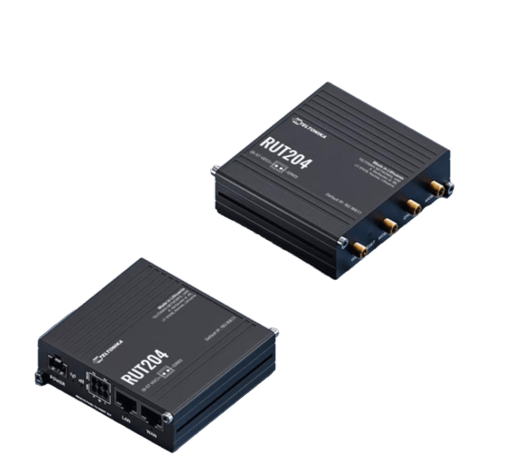

Mit dem RUT204 erweitert Teltonika sein Portfolio industrieller Mobilfunkrouter um ein kompaktes Modell mit LTE Cat 4 und integrierter CAN FD Schnittstelle. Der Router ermöglicht die direkte Anbindung von Fahrzeugen, mobilen Maschinen und industriellen Anlagen mit CAN Kommunikation an Mobilfunk- und IP Netzwerke. Ein zusätzlicher CAN Gateway ist dafür nicht erforderlich.
Neben CAN FD stehen GNSS, RS232, zwei Ethernet Schnittstellen und WLAN zur Verfügung. Damit lassen sich Maschinen- und Positionsdaten über ein gemeinsames Gerät erfassen und an übergeordnete Systeme übertragen.
Direkter Zugriff auf CAN Daten
Die integrierte CAN FD Schnittstelle ist das zentrale Merkmal des RUT204. CAN wird in Fahrzeugen, Bau- und Landmaschinen sowie zahlreichen industriellen Systemen zur Kommunikation zwischen Steuergeräten, Sensoren und weiteren Komponenten eingesetzt.
Der RUT204 kann direkt an ein vorhandenes CAN Netzwerk angeschlossen werden. Ein zusätzlicher CAN zu Ethernet oder CAN zu Seriell Umsetzer zwischen Maschine und Router entfällt.
CAN FD erweitert Classical CAN unter anderem um größere Nutzdaten pro Frame und höhere Übertragungsraten während der Datenphase. Damit eignet sich die Schnittstelle auch für Anwendungen, bei denen größere Mengen an Fahrzeug- oder Maschinendaten übertragen werden müssen.
Die aktuelle RutOS Firmware stellt dafür ein CAN Bus Gateway bereit. Über dieses lassen sich die physische CAN Schnittstelle und die Datenübertragung zwischen CAN und Netzwerkdiensten konfigurieren.
Teltonika nennt inzwischen außerdem CANopen und J1939 für die Integration entsprechender CAN Geräte. Damit hat sich der Dokumentationsstand gegenüber dem ursprünglichen Datenblatt geändert, in dem diese Funktionen noch als geplant ausgewiesen waren.
LTE Cat 4 mit Dual SIM und eSIM
Für die Mobilfunkverbindung unterstützt der RUT204 LTE Cat 4 mit bis zu 150 Mbps im Downlink und 50 Mbps im Uplink. Steht kein LTE Netz zur Verfügung, kann der Router auf 3G beziehungsweise 2G zurückgreifen.
Zwei SIM Steckplätze ermöglichen den Betrieb mit unterschiedlichen Mobilfunkverbindungen und einen automatischen Wechsel nach konfigurierbaren Kriterien. In der aktuellen Teltonika Dokumentation wird zusätzlich eSIM Unterstützung aufgeführt.
Damit eignet sich der Router besonders für mobile und verteilte Installationen, bei denen Mobilfunk die primäre Netzwerkverbindung darstellt oder eine alternative Verbindung benötigt wird.
GNSS für Fahrzeuge und mobile Maschinen
Das integrierte GNSS ergänzt die Kommunikationsfunktionen um Positionsdaten. Unterstützt werden GPS, GLONASS, Galileo, BeiDou und QZSS.
Fahrzeugposition und Daten aus dem CAN Netzwerk können damit über dasselbe Gerät bereitgestellt werden. Für Telematikanwendungen und mobile Maschinen reduziert sich dadurch die Anzahl zusätzlicher Komponenten.
Ethernet, RS232 und WLAN für die Systemintegration
Neben CAN FD bietet der RUT204 weitere Schnittstellen für die Einbindung in bestehende Systeme:
- 2 × Ethernet 10/100 Mbps
- RS232
- WLAN nach Wi-Fi 4 im Access Point und Station Betrieb
- digitaler Eingang und Ausgang
- microSD
- GNSS
Die Kombination aus CAN, serieller Kommunikation und IP Schnittstellen ist besonders interessant, wenn Maschinensteuerungen, Sensoren und Netzwerkkomponenten innerhalb eines Systems angebunden werden müssen.
Für andere Anforderungen an die Mobilfunkkommunikation bietet IPC2U weitere industrielle Mobilfunkrouter.
Flexible Stromversorgung mit PoE-in
Der RUT204 unterstützt einen Eingangsspannungsbereich von 9 bis 57 V DC und lässt sich damit in unterschiedlichen Fahrzeug- und Industrieumgebungen einsetzen.
Zusätzlich steht PoE-in zur Verfügung. Active PoE-in wird nach IEEE 802.3af Class 0 über den LAN Anschluss unterstützt. Daneben ist Passive PoE-in für Versorgungsspannungen von 16 bis 57 V DC vorgesehen.
Damit kann die Stromversorgung je nach Installation über den separaten DC Eingang oder über die Ethernet Verbindung erfolgen.
RutOS und Remote Management
Als Betriebssystem kommt RutOS zum Einsatz. Die Plattform bietet unter anderem Routing, Firewall, VPN und VLAN Funktionen sowie verschiedene Möglichkeiten für die Fernverwaltung.
Für verteilte Installationen kann der RUT204 in das Teltonika Remote Management System RMS eingebunden werden. Geräte lassen sich damit zentral überwachen und konfigurieren.
Für zusätzliche Funktionen stehen optionale RutOS Pakete zur Verfügung, darunter verschiedene industrielle Protokolle und Anbindungen an IoT Plattformen.
Für industrielle und mobile Anwendungen ausgelegt
Der RUT204 besitzt ein Aluminiumgehäuse und ist für einen Betriebstemperaturbereich von −40 bis +75 °C ausgelegt. Die kompakte Bauform erleichtert die Integration in Fahrzeuge, mobile Maschinen und Schaltschränke mit begrenztem Platzangebot.
| Merkmal | RUT204 |
|---|---|
| Mobilfunk | LTE Cat 4, 3G/2G Fallback |
| LTE Datenrate | bis 150 Mbps Downlink / 50 Mbps Uplink |
| SIM | Dual SIM, zusätzlich eSIM laut aktueller Teltonika Dokumentation |
| CAN | native CAN FD Schnittstelle |
| CAN Protokolle | CANopen, J1939 |
| Ethernet | 2 × 10/100 Mbps |
| Seriell | RS232 |
| WLAN | Wi-Fi 4 |
| GNSS | GPS, GLONASS, Galileo, BeiDou, QZSS |
| Speicher | microSD |
| PoE | Active PoE-in nach IEEE 802.3af Class 0, Passive PoE-in |
| Eingangsspannung | 9–57 V DC |
| Betriebstemperatur | −40 bis +75 °C |
| Schutzart | IP30 |
| Gewicht | ca. 140 g |
Typische Einsatzbereiche
Der RUT204 ist vor allem dort interessant, wo CAN Daten und Mobilfunkkommunikation in einem System zusammengeführt werden sollen.
Dazu gehören beispielsweise Fahrzeugtelematik, Bau- und Landmaschinen, mobile Arbeitsmaschinen sowie industrielle Anlagen mit CAN Kommunikation. GNSS ermöglicht zusätzlich die Übertragung von Positionsdaten.
Bei diesen Anwendungen liegt der Vorteil des RUT204 nicht allein in der LTE Verbindung. Entscheidend ist die Kombination aus Mobilfunk, CAN FD, GNSS und industriellen Schnittstellen in einem kompakten Gerät.
RUT204 für CAN angebundene Fahrzeuge und Maschinen
Der RUT204 verbindet CAN basierte Geräte direkt mit Mobilfunk- und IP Netzwerken und kombiniert dafür LTE Cat 4, CAN FD, GNSS, RS232, Ethernet und WLAN.
Damit bietet der Router eine kompakte Lösung für Anwendungen, bei denen Maschinen- oder Fahrzeugdaten über Mobilfunk an übergeordnete Systeme übertragen werden sollen.
