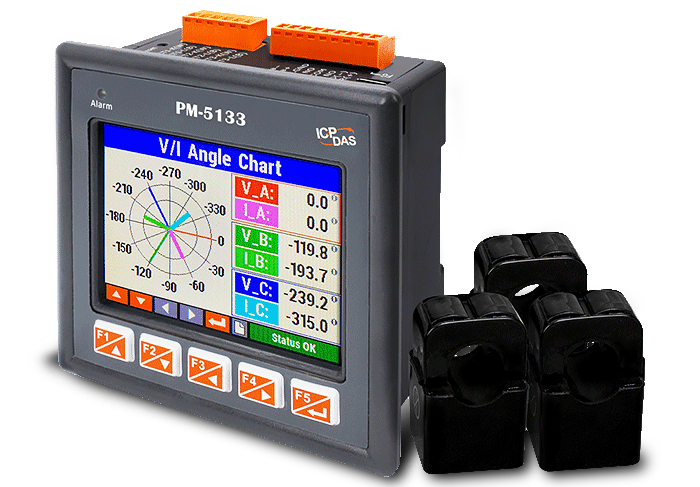

Die PM-5133-Serie ist eine Produktfamilie intelligenter Drehstrom-Energiemessgeräte mit Touchscreen-Steuerung, die für Anwendungen in der Industrieautomatisierung, Energieüberwachung und im Energiemanagement entwickelt wurden. Die Geräte verfügen über ein farbiges 3,5-Zoll-TFT-Touchscreen-Display, das einen komfortablen Zugriff auf Parameter des elektrischen Netzes und Energieverbrauchsdaten ermöglicht.
Die Messgeräte ermöglichen die Echtzeit-Überwachung des Energieverbrauchs sowie die Nachverfolgung von Überschreitungen vertraglich vereinbarter Leistungsgrenzen. Dies macht sie zu einem effektiven Werkzeug für Energiemanagementsysteme und zur Erfüllung der Anforderungen der Norm ISO 50001, einschließlich Initiativen zur Überwachung und Kontrolle von Kohlenstoffemissionen (CO₂-Ausstoß).
Die PM-5133-Serie unterstützt die umfassende Messung von Parametern in dreiphasigen elektrischen Netzen. Dazu gehören Spannungen bis zu 500 VAC, der Anschluss an verschiedene Arten von Stromwandlern mit Eingangsströmen bis zu 400 A, die bidirektionale Wirkenergiemessung, Echteffektivwert-Messungen (True RMS) sowie die Analyse des Energieverbrauchs für unterschiedliche Verdrahtungskonfigurationen. Die Genauigkeit der Wirkleistungsmessung ist besser als 0,5 % bei einem Leistungsfaktor von PF = 1.
Darüber hinaus unterstützen die Geräte die Messung des Gesamtoberschwingungsgehalts (THD) und ermöglichen so eine fortschrittliche Analyse der Spannungsqualität. Für eine verbesserte Benutzerfreundlichkeit bieten sie eine zeitgestempelte Parameterprotokollierung, die Anzeige stündlicher Energieverbrauchstrends, Alarme bei Leistungsgrenzen-Überschreitungen sowie ein Ereignis- und Alarmprotokoll.

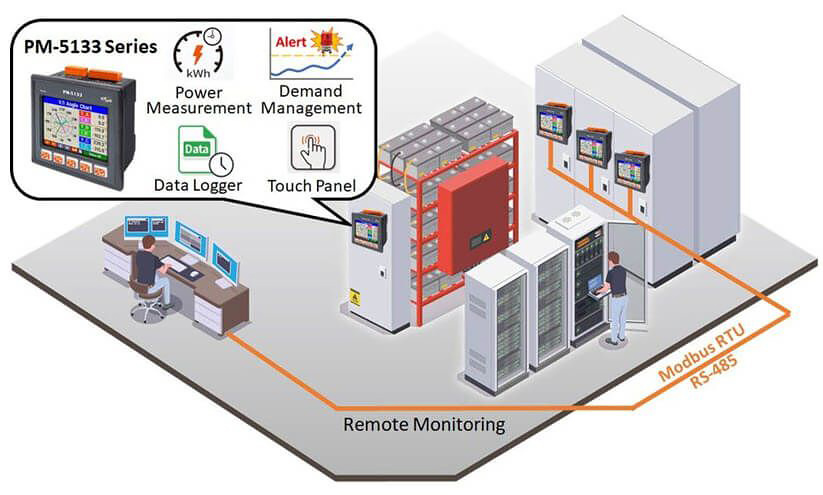

Dank der integrierten Relaisausgänge und der Möglichkeiten zur Fernüberwachung lässt sich die PM-5133-Serie problemlos in moderne Leit- und Automatisierungssysteme integrieren.
Hauptmerkmale
- Bidirektionale Energiemessung
- Echteffektivwert-Messungen (True RMS)
- Unterstützung für die Verdrahtungskonfigurationen 3P4W, 3P3W, 1P3W und 1P2W
- Wirkleistungsmessgenauigkeit besser als 0,5 % (PF = 1)
- Messung des Gesamtoberschwingungsgehalts (THD)
- Farbiges 3,5-Zoll-TFT-Touchscreen-Display
- Zeitgestempelte Protokollierung von Leistungsparametern
- Anzeige stündlicher Verbrauchstrends und Warnung bei Überschreitung der vertraglich vereinbarten Leistung
- Zwei Relaisausgänge zur Signalisierung von Alarmereignissen
- Speicherung und Anzeige von bis zu 32 Ereignis- und Alarmeinträgen
