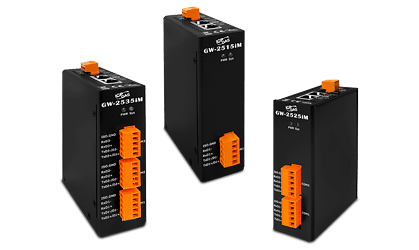

Mit GW-2515iM, GW-2525iM und GW-2535iM hat ICP DAS drei industrielle Modbus Gateways für die Verbindung von Modbus TCP Netzwerken mit seriellen Modbus RTU/ASCII Geräten vorgestellt. Die neue GW-2500iM Serie kombiniert die Protokollumsetzung mit zusätzlichen Sicherheitsfunktionen für Kommunikation und Netzwerkzugang, darunter Modbus/TCP Security, HTTPS und IEEE 802.1X.
Sicherheitsfunktionen für Modbus und Netzwerkzugang
Die GW-2500iM Serie unterstützt Modbus/TCP Security als Master und Slave. In den technischen Spezifikationen wird dafür die Bezeichnung Modbus TCP/TLS verwendet.

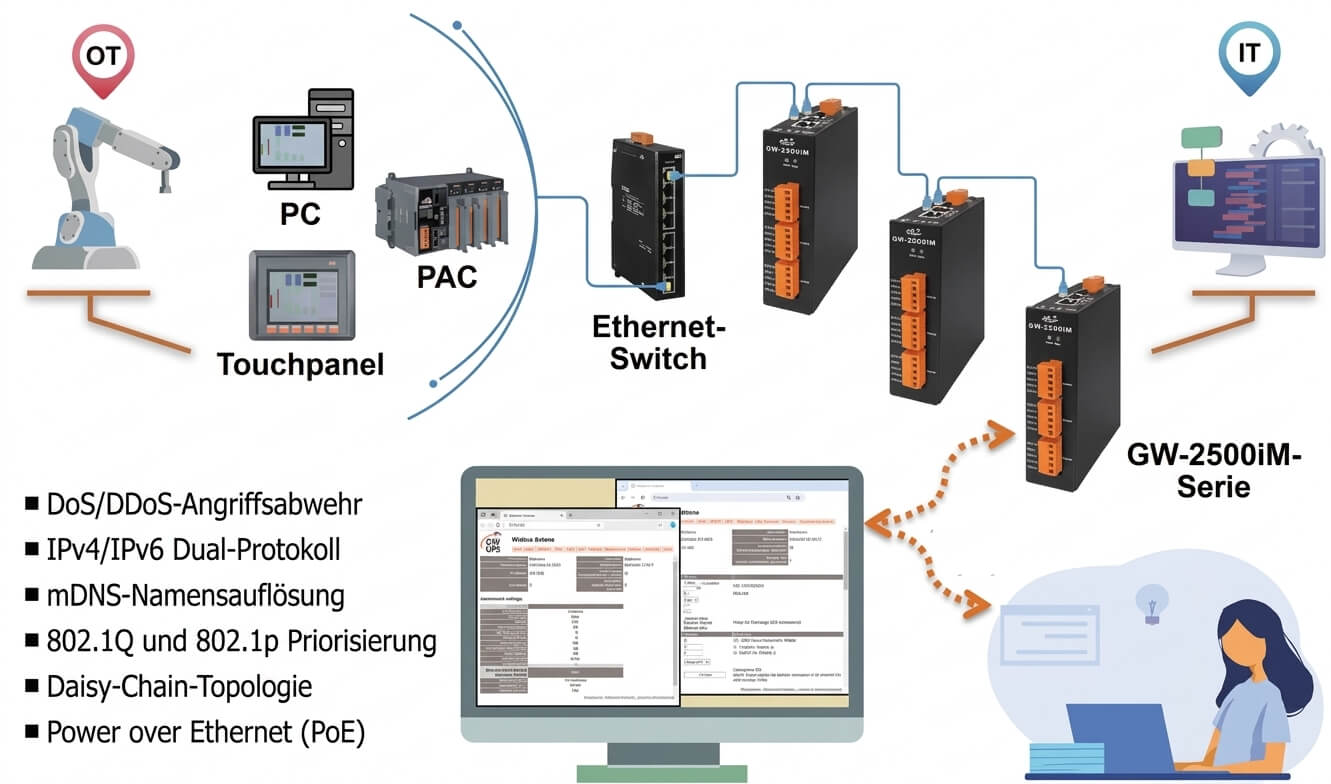

Für die Gerätekonfiguration steht ein integrierter Webserver mit HTTP, HTTPS und Benutzerauthentifizierung zur Verfügung. Hinzu kommen SNMPv3, IEEE 802.1X und die Filterung nach IP-Adressen. Die Gateways unterstützen außerdem VLANs nach IEEE 802.1Q, die Priorisierung des Datenverkehrs nach IEEE 802.1p sowie Schutzfunktionen gegen DoS- und DDoS-Angriffe.
Weitere unterstützte Protokolle und Netzwerkstandards sind OPC UA, IPv4 und IPv6.
Kommunikation, Schnittstellen und Installation
Die Gateways unterstützen Modbus TCP und Modbus UDP sowie Modbus RTU/ASCII jeweils als Master und Slave. Pro serieller Schnittstelle können bis zu 32 TCP Master verbunden werden. Eine Read-Cache-Funktion ermöglicht schnellere Antworten auf Anfragen über Modbus TCP oder Modbus UDP.
Zwei 10/100BASE-TX Ethernet-Ports ermöglichen eine Verkabelung als Daisy Chain. Fällt die Stromversorgung eines Gateways aus, hält der automatische LAN Bypass die Ethernet-Verbindung zwischen den benachbarten Geräten in der Kette aufrecht.
Weitere relevante Hardwaremerkmale sind:
- Stromversorgung über IEEE 802.3af Class 2 PoE oder 12–48 VDC über den Klemmenblock;
- isolierte RS-422/485-Schnittstellen;
- Metallgehäuse für die DIN-Schienenmontage;
- ein Betriebstemperaturbereich von −25 bis +75 °C.
Wesentliche Unterschiede zur GW-2200i Serie
Die folgende Tabelle zeigt ausgewählte, von ICP DAS hervorgehobene Unterschiede und stellt keinen vollständigen technischen Vergleich dar.
| Merkmal | Hier behandelte GW-2500iM Modelle | GW-2200i Serie |
|---|---|---|
| Modbus über Ethernet | Modbus TCP, Modbus UDP und Modbus TCP/TLS | Modbus TCP und Modbus UDP |
| Weboberfläche | HTTP/HTTPS | HTTP |
| IEEE 802.1X | EAP, PEAP | — |
| Gehäuse | Metall | Kunststoff |

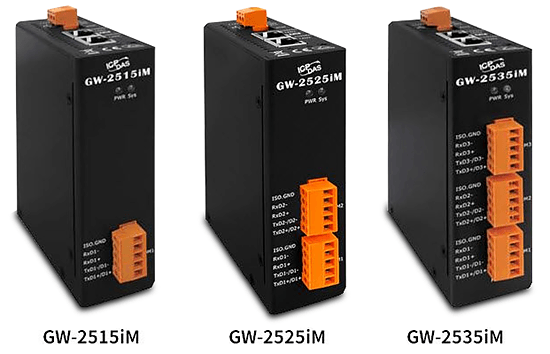

Drei Modelle mit ein bis drei seriellen Schnittstellen
| Modell | Isolierte RS-422/485-Schnittstellen |
|---|---|
| GW-2515iM | 1 |
| GW-2525iM | 2 |
| GW-2535iM | 3 |
Einsatzbereiche der GW-2500iM Serie
Die Gateways eignen sich für die Modernisierung bestehender Modbus Installationen, etwa zur Einbindung serieller Steuerungen, Zähler und I/O-Module in industrielle Ethernet Netzwerke. Typische Einsatzbereiche sind Fabrikautomation, Gebäudeautomation und die Überwachung von Solaranlagen.
Wir helfen gerne bei der Auswahl des passenden Modbus Gateways für Ihre Anwendung. Weitere industrielle Protokoll-Gateways bei IPC2U.
