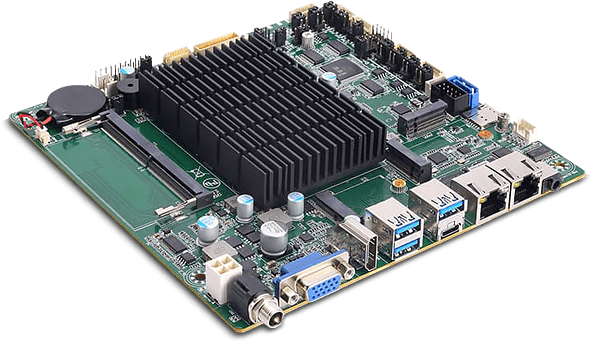

Axiomtek erweitert sein Angebot industrieller Mainboards um das MANO330 im Thin Mini ITX Format. Das Board ist mit Intel N150 oder Intel N97 erhältlich und verbindet eine kompakte Bauform mit DDR5 Arbeitsspeicher, zwei Ethernet Anschlüssen, mehreren Display Schnittstellen und drei M.2 Steckplätzen. Damit eignet sich das MANO330 für kompakte Industriecomputer, Maschinensteuerungen, Kiosksysteme, Bildverarbeitung und weitere Embedded Anwendungen.
Das MANO330 wird unter anderem als MANO330 N150 S und MANO330 N97 S angeboten. Beide Varianten verwenden dieselbe Board Plattform; der wesentliche Unterschied liegt im eingesetzten Prozessor. Der Intel N150 und der Intel N97 verfügen jeweils über vier Efficient Cores und erreichen eine maximale Turbofrequenz von 3,6 GHz. Für Anwendungen mit geringer Leistungsaufnahme steht die Variante mit Intel N150 zur Verfügung, während der Intel N97 für Anwendungen vorgesehen ist, bei denen eine höhere Prozessorleistung benötigt wird.
DDR5 Arbeitsspeicher und flexible Massenspeicher

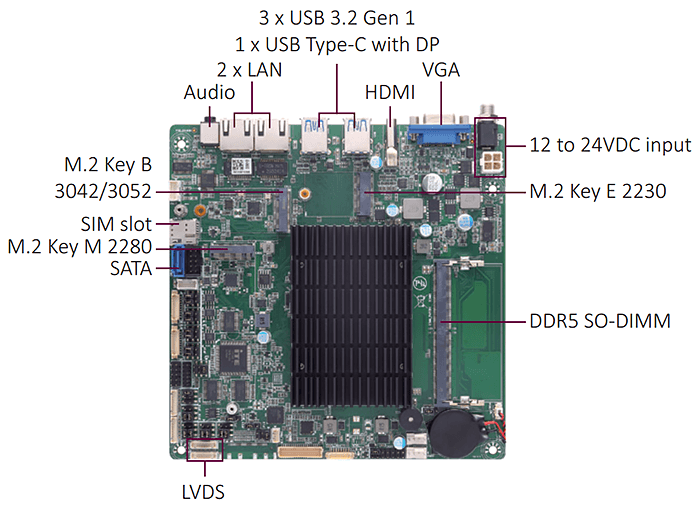

Das MANO330 verfügt über einen DDR5 4800 SO DIMM Steckplatz und unterstützt bis zu 32 GB Arbeitsspeicher. Für Massenspeicher stehen ein SATA 3.0 Anschluss und ein M.2 Key M 2280 Steckplatz zur Verfügung. Der M.2 Anschluss erkennt SATA und NVMe Datenträger automatisch und ermöglicht damit die Auswahl des Speichermediums entsprechend den Anforderungen der Anwendung.
Display Schnittstellen für bis zu drei Anzeigen
Für die Bildausgabe bietet das Board HDMI, VGA und LVDS, wobei LVDS gemeinsam mit eDP ausgeführt ist. Zusätzlich unterstützt der USB Type C Anschluss DisplayPort und USB mit bis zu 5 Gbit/s. Die Plattform ist für den Betrieb von bis zu drei Anzeigen ausgelegt und eignet sich damit auch für Anwendungen mit mehreren Bedien oder Informationsbildschirmen.
Ethernet, USB und serielle Kommunikation
Für die Netzwerkanbindung stehen ein 2,5 GbE Anschluss und ein GbE Anschluss zur Verfügung. Damit korrigiert die aktuelle Axiomtek Spezifikation die in der ursprünglichen Ankündigung genannte Angabe von zwei Gigabit Ethernet Anschlüssen.
Extern bietet das MANO330 drei USB 3.2 Gen 1 Anschlüsse sowie einen USB Type C Anschluss. Intern stehen zwei weitere USB 2.0 Anschlüsse zur Verfügung.
Für serielle Geräte besitzt das Board insgesamt sechs RS 232 Schnittstellen. Zwei davon lassen sich per Jumper auf RS 422 oder RS 485 umstellen. Damit können beispielsweise Steuerungen, Messgeräte, Scanner und weitere industrielle Peripheriegeräte direkt angebunden werden.
Drei M.2 Steckplätze für Speicher und Funkmodule
Neben dem M.2 Key M 2280 Steckplatz für SATA oder NVMe Speicher stehen ein M.2 Key E 2230 und ein M.2 Key B 3042/3052 zur Verfügung. Der Key E Steckplatz stellt PCIe 3.0 x1 und USB 2.0 bereit und kann für entsprechende Funkmodule genutzt werden.
Der Key B Steckplatz bietet PCIe 3.0 x1, USB 3.2 Gen 1 und USB 2.0. Zusammen mit dem Nano SIM Steckplatz schafft dies die Hardwarebasis für die Integration geeigneter Mobilfunkmodule.
Stromversorgung und industrielle Integration
Das MANO330 wird mit 12 bis 24 V DC versorgt. Der AT Modus kann per Jumper gewählt werden; standardmäßig arbeitet das Board im ATX Modus. Axiomtek gibt eine maximale Leistungsaufnahme von 38,1 W an.
Der Betriebstemperaturbereich reicht von 0 °C bis +60 °C bei einer relativen Luftfeuchtigkeit von 5 % bis 95 % ohne Kondensation. Ein Watchdog Timer mit 255 Stufen sowie die Überwachung von Prozessor und Systemtemperatur, Spannung und Lüfterdrehzahl unterstützen den Betrieb in industriellen Anwendungen. TPM 2.0 wird über Intel Platform Trust Technology unterstützt.
Mit Abmessungen von 170 × 170 mm entspricht das MANO330 dem Thin Mini ITX Format und kann in flachen Industriegehäusen eingesetzt werden. Die Kombination aus DDR5, zwei Ethernet Schnittstellen, mehreren Display Ausgängen, serieller Kommunikation und drei M.2 Steckplätzen bietet Systemintegratoren eine vielseitige Grundlage für kompakte Embedded Systeme.
Typische Einsatzbereiche
Das MANO330 ist für Anwendungen ausgelegt, bei denen kompakte Abmessungen und eine vielseitige Schnittstellenausstattung gefragt sind. Dazu zählen industrielle Automatisierung, Kiosksysteme und Selbstbedienungsterminals, Machine Vision, intelligente Verkehrssysteme sowie medizinische und andere Embedded Anwendungen.
Vorgestellte Produkte
- MANO330 N150 S — Thin Mini ITX Board mit Intel N150 für kompakte Systeme mit Fokus auf geringe Leistungsaufnahme.
- MANO330 N97 S — Thin Mini ITX Board mit Intel N97 für Anwendungen mit höherem Bedarf an Prozessorleistung.
